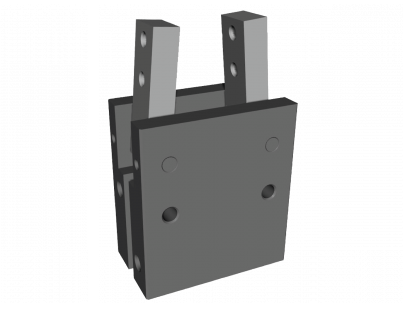

FRC | 2-Finger


FRC je úhlové chapadlo pro univerzální použití v čistém nebo mírně znečištěném prostředí.
Vhodné pro aplikace citlivé na prostor.



Výhody:

Snmek obrazovky 2023 03 02 v12.42.55Cenově výhodný uchopovací systém pro lehčí aplikace.

Snmek obrazovky 2023 03 02 v12.42.55Štíhlá konstrukce umožňující uspořádání chapadel v řadě za sebou.

Snmek obrazovky 2023 03 02 v12.42.55K dispozici je široká škála průměrů pístních desek od 12 do 32 mm.

Snmek obrazovky 2023 03 02 v12.42.55Lehká, kompaktní konstrukce pro prostorově úspornou manipulaci bez rušivých vlivů.

Snmek obrazovky 2023 03 02 v12.42.55Integrované permanentní magnety pro přímé sledování pohybu pístu.

Snmek obrazovky 2023 03 02 v12.42.55Drážky pro montáž a umístění snímačů magnetického pole.


Základní přehled

Model Zdvih na čelist Spotřeba vzduchu na dvojzdvih Uzavírací síla na čelist Otevírací síla na čelist
Celková uzavírací síla
Celková otevírací síla Doporučená m břemene Hmotnost Opakovatelná přesnost
(°) (cm3) (N) (N) (N) (N) (kg) (kg) (mm)
FRC 12 -5 / +15 0,7 20,0 25,0 40 50 0,20 0,10 ± 0,02
FRC 16 -5 / +15 1,5 45,0 59,5 90 119 0,45 0,12 ± 0,02
FRC 20 -5 / +15 2,9 42,5 58,0 85 116 0,43 0,20 ± 0,02
FRC 25 -5 / +15 5,5 85,0 110,0 170 220 0,85 0,33 ± 0,02
FRC 32 -5 / +15 10,3 152,0 200,0 304 400 1,52 0,56 ± 0,02



Pozn. Provozní tlak 2 - 8 barů

Okolní teplota 5 - 60 °C

Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru




Effecto Logo

Příslušenství

MOŽNOSTI UCHOPOVAČŮ


 = standardní

 = na vyžádání

 = neuplatňuje se


SPRING

Otevírací/zavírací bezpečnostní zařízení s pružinou

Model Možnosti
Obrázek
SPRING3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

MAGNETIC SWITCHES

Integrovaná ovládací poloha s magnetickými spínači

Model FOH / FOV F2H / F2V TOH / TOV T2H / T2V T3PH DSL1C BMF307 MZ
Obrázek
MAGNETIC SWI3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

PROXIMITY SWITCHES

Ovládání polohy pomocí bezdotykových spínačů

Model SM5 S6.5 SM8 SM12 SM18
Obrázek
PROXIMITY SWI3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

PRESSURIZATION

Tlakování

Model Možnosti
Obrázek
PRESS3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

AXIAL FEED

Axiální posuv

Model Možnosti
Obrázek
AXIAL FEED3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

COMPLIANCE PRESSER

Tlakování

Model Možnosti
Obrázek
COMP PRESS3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING
Katalogový list

DATASHEET


Modely

csm icon step e2a0e963d5FRC | 2-Finger
