AXC-S/T pohon pohybovým šroubem

SROUB

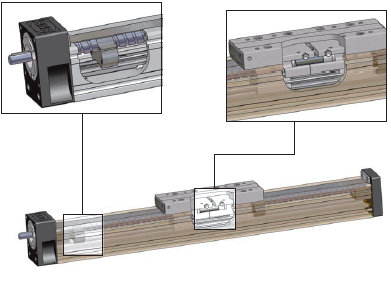

Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí pohybového šroubu. Tento šroub může být kuličkový nebo trapézový. Pohon kuličkovým šroubem je vhodný zvláště pro aplikace s vysokým požadavkem na přesnost polohování a opakovatelnost najíždějí. Trapézové šrouby se používájí pro méně náročné aplikace na přesnost.

Maximální dosahovaná rychlost je závislá na kritických otáčkách pohybového šroubu. Aby bylo možné dosáhnout vysoké rychlosti i při delších zdvizích, je možné vybavit jednotku AXC jednou nebo více sadami vlečných podpěrných jednotek šroubu tak, aby nedocházelo ke kmitání šroubu. Maximalní délka modulu až 6m.

Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením nebo pomocí řemenové předlohy a tím dosáhnout délkové úspory místa.

AXC-S/T je k dispozici v pěti velikostech (40, 60, 80, 100, 120mm). Tyto moduly mohou být vybaveny kladičkovým vedením nebo profilovým kuličkovým vedení. Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.

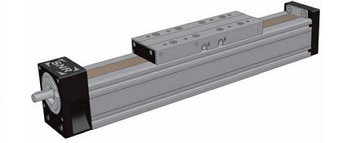

Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením


Základní charakteristika:AXC s

  • Použití pro přesné polohování
  • Vhodné i pro delší zdvihy s požadavkem na vysokou přesnost polohování
  • Vhodné i pro delší zdvihy s vysokou rychlostí pomocí volitelného použití podpěrných jednotek
  • Výběr různých stoupání šroubu
  • Samosvorné při použití trapézového šroubu
  • Vysoké posuvné síly
  • Vysoká tuhost hnacího prvku
  • Bez nutnosti použití převodovky
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Možnost změny polohy pomocí řemenové předlohy
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Možnost zvýšené účinnosti krytí proti vnějším nečistotám
  • Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z

Typ lineárního vedení:

vedeni2

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2) v (m/s)
Kuličkové vedení A krátký 50 5 pro vysoké zatížení / 1 centrální kolejnice
Kuličkové vedení B standartní 50 5 pro vysoké zatížení / 1 centrální kolejnice
Kuličkové vedení C dlouhý 50 5 pro vysoké zatížení / 1 centrální kolejnice
Kuličkové vedení D standartní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kladičkové vedení L standartní 50 15 pro vysoké rychlosti a dlouhé zdvihy
Bez vedení F krátký - - bez vedení

Typ pohybového šroubu:pohon

Typ šroubu
Označení
Průměry
Stoupání
(mm) (mm)
Kuličkový šroub S 12 / 16 / 20 / 25 / 32 5 / 10 / 16 / 20 / 25 / 32 / 50
Trapézový šroub T 12 / 16 / 20 / 24 / 36 3 / 4 / 6 / 8 / 10 / 12

Maximální statická a dynamická únosnost:koo

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Statické
Dynamické Statické Dynamické
Fy (N) Fz (N) Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 S/T B 900 900 675 675 4,4 30 30 3,2 22 22
AXC 60 S/T B 2 430 3 950 1 400 1 450 27 200 116 10 70 70
AXC 60 S/T C 4 860 9 650 3 550 3 550 66 600 306 24 220 220
AXC 60 S/T L 840 550 840 500 10 27 41 10 27 41
AXC 80 S/T A 7 900 12 400 4 500 4 500 116 740 430 42 270 270
AXC 80 S/T B 7 900 16 000 5 850 5 850 150 1 350 670 55 500 500
AXC 80 S/T F - - - - - - - - - -
AXC 100 S/T D 15 900 15 900 5 850 5 850 450 1 600 1 600 170 600 600
AXC 120 S/T B 18 800 28 750 12 000 12 000 365 2 750 1 820 160 1 150 1 150
AXC 120 S/T L 3 400 2 300 3 400 2 300 76 260 390 76 260 390



  • AXC 40 S
    Profil: 40x53 / Kuličkový šroub / Maximální délka modulu 2500mm / Maximální rychlost: 60m/min

    NTN SNR logo
    Lineární modul série AXC-S - velikost: 40 - základní rozměr: 40x52 - pohon: kuličkový šroub - průměr šroubu: 12 - stoupání šroubu: 5 / 10 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 2500mm
    ... Learn More

  • AXC 60 S
    Profil: 60x80 / Kuličkový šroub / Maximální délka modulu 3500mm / Maximální rychlost: 96m/min

    NTN SNR logo
    Lineární modul série AXC-S - velikost: 60 - základní rozměr: 60x80 - pohon: kuličkový šroub - průměr šroubu: 16 - stoupání šroubu: 5 / 10 / 16 - typ vedení: lineární profilové kuličkové / kladičkové - maximální délka modulu s profilovým kuličkovým vedením: 3500mm - maximální délka modulu s kladičkovým vedením: 3500mm
    ... Learn More

  • AXC 120 S
    Profil: 120x150 / Kuličkový šroub / Maximální délka modulu 5500mm / Maximální rychlost: 150m/min

    NTN SNR logo
    Lineární modul série AXC-S - velikost: 120 - základní rozměr: 120x150 - pohon: kuličkový šroub - průměr šroubu: 32 - stoupání šroubu: 5 / 10 / 20 / 32 - typ vedení: lineární profilové kuličkové / kladičkové - maximální délka modulu s profilovým kuličkovým vedením: 5500mm - maximální délka modulu s kladičkovým vedením: 5500mm
    ... Learn More

  • AXC 80 S
    Profil: 80x100 / Kuličkový šroub / Maximální délka modulu 5500mm / Maximální rychlost: 150m/min

    NTN SNR logo
    Lineární modul série AXC-S - velikost: 80 - základní rozměr: 80x100 - pohon: kuličkový šroub - průměr šroubu: 20 - stoupání šroubu: 5 / 20 / 50 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 5500mm
    ... Learn More

  • AXC 40 T
    Profil: 40x53 / Trapézový šroub / Maximální délka modulu 3000mm / Maximální rychlost: 5,5m/min

    NTN SNR logo
    Lineární modul série AXC-T - velikost: 40 - základní rozměr: 40x52 - pohon: trapézový šroub - průměr šroubu: 12 - stoupání šroubu: 3 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 3000mm
    ... Learn More

  • AXC 60 T
    Profil: 60x80 / Trapézový šroub / Maximální délka modulu 3000mm / Maximální rychlost: 10,9m/min

    NTN SNR logo
    Lineární modul série AXC-T - velikost: 60 - základní rozměr: 60x80 - pohon: trapézový šroub - průměr šroubu: 16 - stoupání šroubu: 4 / 8 - typ vedení: lineární profilové kuličkové / kladičkové - maximální délka modulu s profilovým kuličkovým vedením: 3000mm - maximální délka modulu s kladičkovým vedením: 3000mm
    ... Learn More

  • AXC 120 T
    Profil: 120x150 / Trapézový šroub / Maximální délka modulu 6000mm / Maximální rychlost: 6,9m/min

    NTN SNR logo
    Lineární modul série AXC-T - velikost: 120 - základní rozměr: 120x150 - pohon: trapézový šroub - průměr šroubu: 36 - stoupání šroubu: 6 / 12 - typ vedení: lineární profilové kuličkové / kladičkové - maximální délka modulu s profilovým kuličkovým vedením: 6000mm - maximální délka modulu s kladičkovým vedením: 6000mm
    ... Learn More

  • AXC 80 T
    Profil: 80x100 / Trapézový šroub / Maximální délka modulu 6000mm / Maximální rychlost: 8,5m/min

    NTN SNR logo
    Lineární modul série AXC-T - velikost: 80 - základní rozměr: 80x100 - pohon: trapézový šroub - průměr šroubu: 20 - stoupání šroubu: 4 / 8 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 6000mm
    ... Learn More

  • AXC 100 S
    Profil: 104x125 / Kuličkový šroub / Maximální délka modulu 5800mm / Maximální rychlost: 150m/min

    NTN SNR logo
    Lineární modul série AXC-S - velikost: 100 - základní rozměr: 104x125 - pohon: kuličkový šroub - průměr šroubu: 25 - stoupání šroubu: 5 / 10 / 25 / 50 - typ vedení: paralelní lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 5800mm
    ... Learn More

  • AXC 100 T
    Profil: 104x125 / Trapézový šroub / Maximální délka modulu 6000mm / Maximální rychlost: 8,9m/min

    NTN SNR logo
    Lineární modul série AXC-T - velikost: 100 - základní rozměr: 104x125 - pohon: trapézový šroub - průměr šroubu: 24 - stoupání šroubu: 5 / 10 - typ vedení: paralelní lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 6000mm
    ... Learn More
