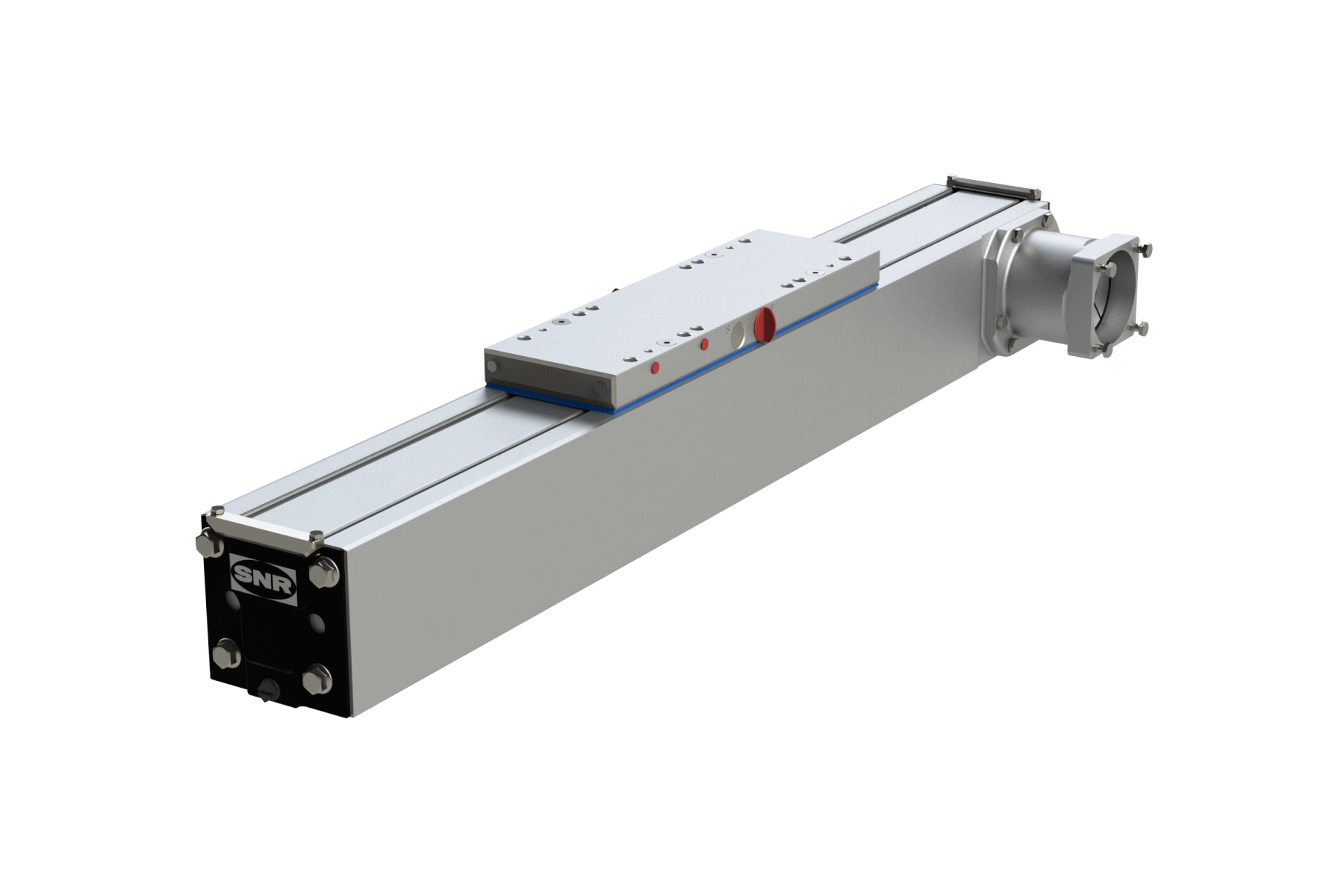

AXF-Z řemenový pohon
AXF-Z série | jednotka pro specifické prostředí | plně konfigurovatelná
Základní popis
Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí ozubeného řemene.
Maximální dosahovaná rychlost až 7m/s. Maximalní délka modulu až 6m z jednoho kusu profilu. Série AXF je speciálně vyvinutá pro prostředí potravinářského a farmaceutického průmyslu. Tělo jednotky má hladký povrch, což zabraňuje usazování nečistot a zároveň ulehčuje následné čistění jedntky.

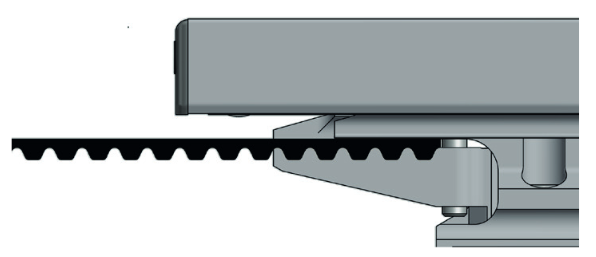

AXF osy jsou vybaveny ozubeným řemenem s profilem zubu STD.
AXF-Z je k dispozici pouze v jedné velikosti a to 104mm šíře profilu. Z pohledu lineárního vedení je možné tento modul dodat v provedení s profilovým kuličkovým vedením a nebo plastovým kladičkovým vedením, které je vhodné pro aplikace, kde je nutné jednotku pravidelně umývat.
Základní charakteristika
- Použití pro aplikace v potravinářském a farmaceutickém průmyslu
- Bezúdržbový řemenový pohon
- Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
- Možnost dodání hnací řemenice s dírou nebo výstupní hřídelí
- Možnost vybavit modul mechanickými spínači nebo indukčními senzory
- Možnost zvýšené účinnosti krytí proti vnějším nečistotám
Typ lineárního vedení
Typ vedení
Označení
Délka stolku
Charakteristika
Popis
a (m/s2)
v (m/s)
Kuličkové vedení
B
standardní
50
5
pro vysoké zatížení / 1 centrální kolejnice
Kuličkové vedení
C
dlouhý
50
5
pro vysoké zatížení / 1 centrální kolejnice
Kuličkové vedení
D
standardní
50
5
pro vysoké zatížení / 2 paralelní kolejnice
Kladičkové vedení (polymerové)
P
standardní
30
7
pro vlhké prostředí
Charakteristika únosností (maximální statické a dynamické zatížení)
Typ jednotky
Typ vedení
Silové zatížení
Momentové zatížení
Statické
Dynamické
Statické
Dynamické
Fy (N)
Fz (N)
Fy (N)
Fz (N)
Mx (Nm)
My (Nm)
Mz (Nm)
Mx (Nm)
My (Nm)
Mz (Nm)
AXF 100 Z
B
16 500
16 500
5 000
5 000
175
900
900
52
275
275
AXF 100 Z
C
16 500
16 500
5 000
5 000
175
2 100
2 100
52
630
630
AXF 100 Z
D
23 750
23 750
7 000
7 000
680
1 100
1 100
200
325
325
AXF 100 Z
P
180
360
120
240
13,5
19,5
10,0
9,0
13,0
6,5
AXF-Z série | jednotka pro specifické prostředí | plně konfigurovatelná
Základní popis
Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí ozubeného řemene.
Maximální dosahovaná rychlost až 7m/s. Maximalní délka modulu až 6m z jednoho kusu profilu. Série AXF je speciálně vyvinutá pro prostředí potravinářského a farmaceutického průmyslu. Tělo jednotky má hladký povrch, což zabraňuje usazování nečistot a zároveň ulehčuje následné čistění jedntky.
AXF osy jsou vybaveny ozubeným řemenem s profilem zubu STD.
AXF-Z je k dispozici pouze v jedné velikosti a to 104mm šíře profilu. Z pohledu lineárního vedení je možné tento modul dodat v provedení s profilovým kuličkovým vedením a nebo plastovým kladičkovým vedením, které je vhodné pro aplikace, kde je nutné jednotku pravidelně umývat.
Základní charakteristika
- Použití pro aplikace v potravinářském a farmaceutickém průmyslu
- Bezúdržbový řemenový pohon
- Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
- Možnost dodání hnací řemenice s dírou nebo výstupní hřídelí
- Možnost vybavit modul mechanickými spínači nebo indukčními senzory
- Možnost zvýšené účinnosti krytí proti vnějším nečistotám
Typ lineárního vedení
| Typ vedení |
Označení |
Délka stolku | Charakteristika | Popis | |||
| a (m/s2) |
v (m/s) | ||||||
| Kuličkové vedení | B | standardní | 50 | 5 | pro vysoké zatížení / 1 centrální kolejnice | ||
| Kuličkové vedení | C | dlouhý | 50 | 5 | pro vysoké zatížení / 1 centrální kolejnice | ||
| Kuličkové vedení | D | standardní | 50 | 5 | pro vysoké zatížení / 2 paralelní kolejnice | ||
| Kladičkové vedení (polymerové) | P | standardní | 30 | 7 | pro vlhké prostředí | ||
Charakteristika únosností (maximální statické a dynamické zatížení)
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | ||||||||
| Statické |
Dynamické | Statické | Dynamické | ||||||||
| Fy (N) | Fz (N) | Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXF 100 Z | B | 16 500 | 16 500 | 5 000 | 5 000 | 175 | 900 | 900 | 52 | 275 | 275 |
| AXF 100 Z | C | 16 500 | 16 500 | 5 000 | 5 000 | 175 | 2 100 | 2 100 | 52 | 630 | 630 |
| AXF 100 Z | D | 23 750 | 23 750 | 7 000 | 7 000 | 680 | 1 100 | 1 100 | 200 | 325 | 325 |
| AXF 100 Z | P | 180 | 360 | 120 | 240 | 13,5 | 19,5 | 10,0 | 9,0 | 13,0 | 6,5 |
-

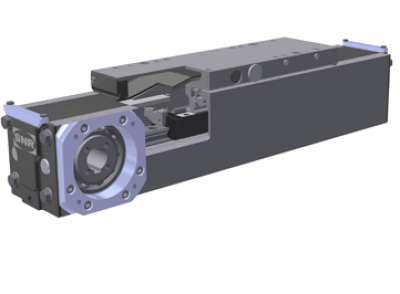

AXF 100 Z
Profil: 104x125 / Maximální dynamické zatížení řemene: 1800N / Maximální délka modulu 6000mm / Maximální rychlost: až 7m/s
