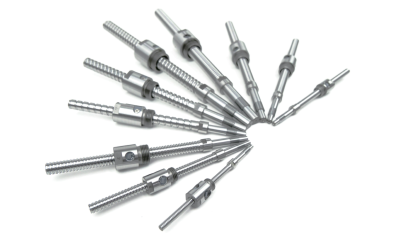

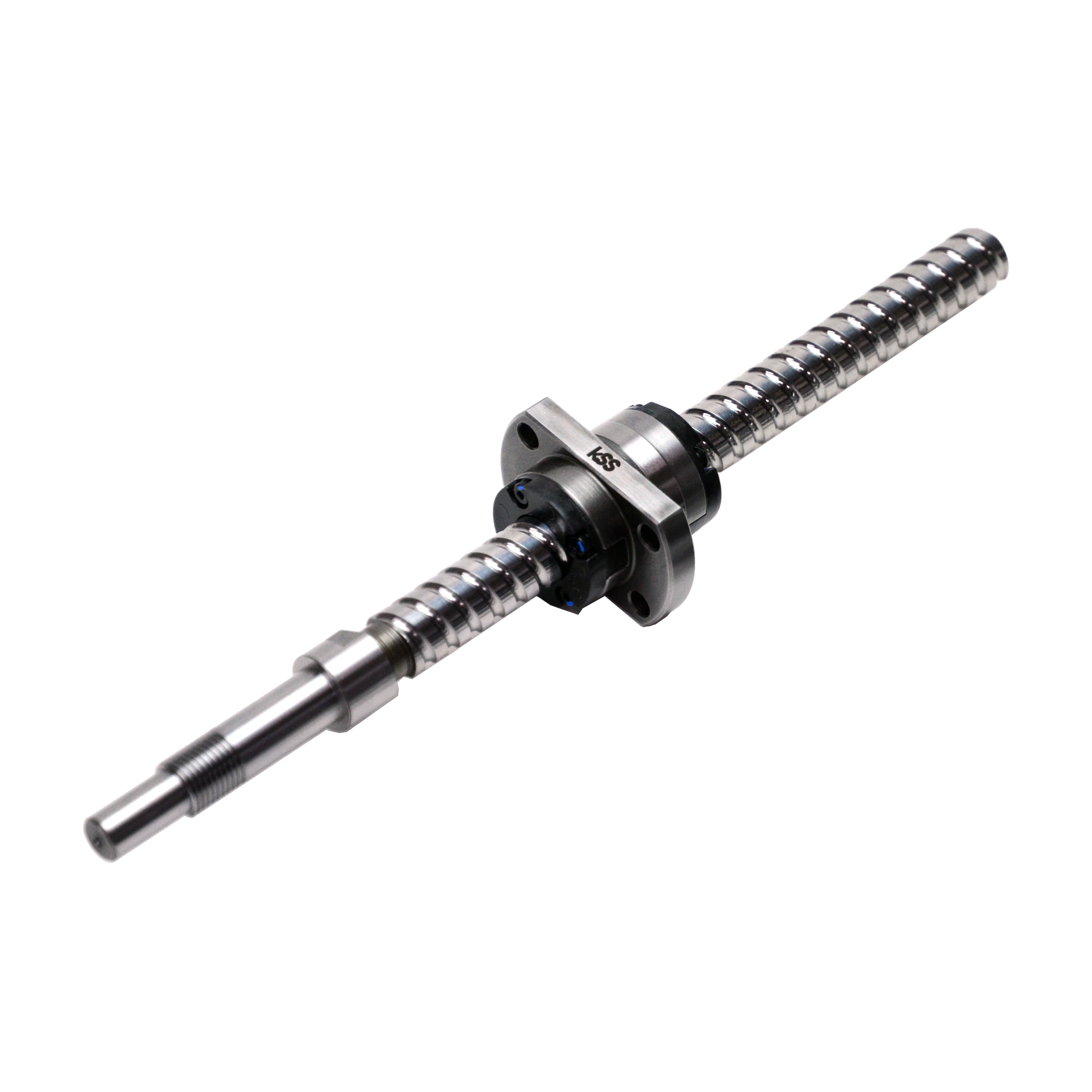

Broušené miniaturní šrouby
Od zahájení výroby a prodeje kuličkových šroubů v roce 1978 v Japonsku společnost KSS neustále pracuje na vývoji produktů. Společnost KSS nabízí 2 typy přesných broušených kuličkových šroubů, z nichž jeden je standardní produkt, který je skladovou položkou s krátkou dodací lhůtou, druhý jsou určený pro opracování dle zákaznického výkresu s nestandardními konci šroubu.
Pro splnění požadavku zákazníka na rychlé dodání má KSS specifikovaný typ modelu na skladě. Konfigurace konce šroubu je standardizovaná (dle katalogového listu u každého typu) čímž je možné snížit počet konstrukčních procesů u zákazníka. Skladové typy jsou: SG / SD
Aby dokázal výrobce vyhovět i specifickým potřebám požadovaného designu zákazníka, nabízí KSS také výrobu šroubu dle výkresové dokumentace. Pro snížení procesu navrhování a zkrácení času na technickou specifikaci je každý typ matice standardizován. Mezi tyto typy se řadí: FKB / FBS / FDB / FEB / BS/ MS / KS / FBS / FKB
Od zahájení výroby a prodeje kuličkových šroubů v roce 1978 v Japonsku společnost KSS neustále pracuje na vývoji produktů. Společnost KSS nabízí 2 typy přesných broušených kuličkových šroubů, z nichž jeden je standardní produkt, který je skladovou položkou s krátkou dodací lhůtou, druhý jsou určený pro opracování dle zákaznického výkresu s nestandardními konci šroubu.
Pro splnění požadavku zákazníka na rychlé dodání má KSS specifikovaný typ modelu na skladě. Konfigurace konce šroubu je standardizovaná (dle katalogového listu u každého typu) čímž je možné snížit počet konstrukčních procesů u zákazníka. Skladové typy jsou: SG / SD
Aby dokázal výrobce vyhovět i specifickým potřebám požadovaného designu zákazníka, nabízí KSS také výrobu šroubu dle výkresové dokumentace. Pro snížení procesu navrhování a zkrácení času na technickou specifikaci je každý typ matice standardizován. Mezi tyto typy se řadí: FKB / FBS / FDB / FEB / BS/ MS / KS / FBS / FKB
-

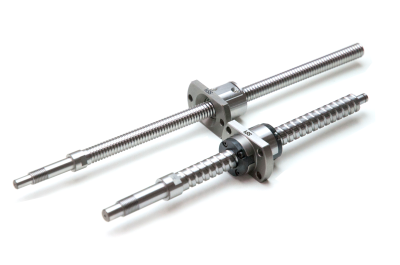

SG série
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Dostupné průměry: 3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 15 Dostupné stoupání: 05 / 1 / 2 / 2,5 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 Přesnost: C3 / C5 (dle JIS) Předpětí: C3 (bez axiální vůle) / C5 (maximální vůle 0,005mm) Materiál šroubu: SCM415 Materiál matice: SCM415 Příklad objednání: SG 04 01 - 046 R 085 C3 B 1 X (viz katalogový list) ... Learn More -

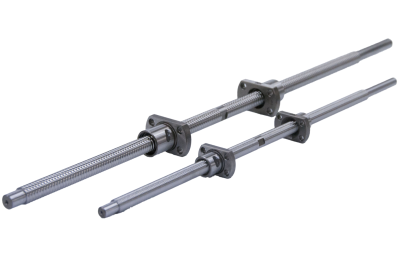

SD série
Miniaturní kuličkový šroub série SD / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typy matic: jednoduché přírubové (pravá + levá) Typ šroubu: broušený (pravo-levý) Dostupné průměry: 4 / 6 / 8 / 10 / 12 Dostupné stoupání: 1 / 2 Přesnost: C3 / C5 (dle JIS) Předpětí: C3 (bez axiální vůle) / C5 (maximální vůle 0,005mm) Materiál šroubu: SCM415 Materiál matice: SCM415 Příklad objednání: SD 08 01 - 120 L 120 R 300 C5 (viz katalogový list) ... Learn More -

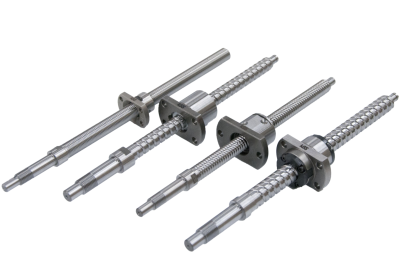

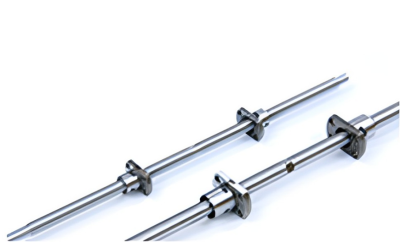

FBS / FKB / FDB / FEB série
Miniaturní kuličkový šroub / Broušený / Přírubová matice / Přesnost C0, C1, C3, C5 / Úprava dle výkresové dokumentaceMiniaturní kuličkový šroub série FBS / FKB / FDB / FEB
Typy matic: jednoduchá přírubová Typ šroubu: broušený Dostupné průměry: 1,8 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 15 / 16 Dostupné stoupání: 0,5 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 / 30 Přesnost: C0 / C1 / C3 / C5 Příklad objednání: FBS 04 01 B - 100 R 120 C3 - 05 (viz katalogový list) Poznámka: nutno doložit výkres ... Learn More -

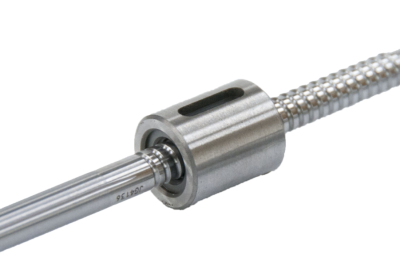

BS série
Miniaturní kuličkový šroub / Broušený / Válcová matice / Přesnost C3, C5 / Úprava dle výkresové dokumentaceMiniaturní kuličkový šroub série BS
Typ matice: kompaktní válcová Typ šroubu: broušený Dostupné průměry: 3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 16 Dostupné stoupání: 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 Přesnost: C3 / C5 (dle JIS) Materiál šroubu: SCM415 Materiál matice: SCM415 Příklad objednání: BS 16 01 B - 100 R 120 C3 - 05 (viz katalogový list) ... Learn More -

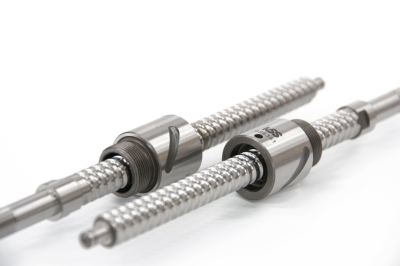

MS série
Miniaturní kuličkový šroub / Broušený / Válcová se závitem / Přesnost C3, C5 / Úprava dle výkresové dokumentaceMiniaturní kuličkový šroub série MS
Typ matice: válcová s vnějším závitem Typ šroubu: broušený Dostupné průměry: 4 / 6 / 8 / 10 / 12 / 14 Dostupné stoupání: 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 Přesnost: C3 / C5 (dle JIS) Materiál šroubu: SCM415 Materiál matice: SCM415 Příklad objednání: MS 10 02 B - 100 R 120 C3 - 05 (viz katalogový list) ... Learn More -

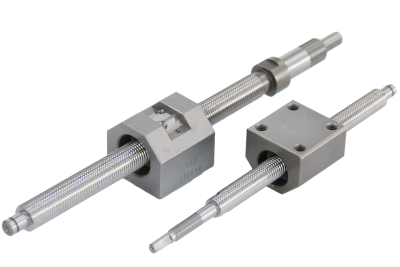

KS série
Miniaturní kuličkový šroub / Broušený / Čtvercový typ / Přesnost C3, C5 / Úprava dle výkresové dokumentaceMiniaturní kuličkový šroub série KS
Typ matice: jednoduchá - čtvercový typ Typ šroubu: broušený Dostupné průměry: 6 / 8 / 10 Dostupné stoupání: 1 / 2 Přesnost: C3 / C5 (dle JIS) Materiál šroubu: SCM415 Materiál matice: SCM415 Příklad objednání: KS 10 02 B - 100 R 120 C3 - 05 (viz katalogový list) ... Learn More -
SG0300.5
Kuličkový šroub série SG 3x0.5 / Broušený / Přírubová matice / Přesnost C3 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0300.5-038R070C3 (viz katalogový list) ... Learn More -
SG0301
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0301-038R070C3 (viz katalogový list) ... Learn More -
SG0401
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0401-063R095C3 (viz katalogový list) ... Learn More -
SG0402
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0402-103R135C3 (viz katalogový list) ... Learn More -
SG0504
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0504-062R095C3 (viz katalogový list) ... Learn More -
SG0601
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0601-085R120C3 (viz katalogový list) ... Learn More -
SG0602
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0602-085R120C3 (viz katalogový list) ... Learn More -
SG0602.5
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0602.5-085R120C3 (viz katalogový list) ... Learn More -
SG0606
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0606-084R120C5 (viz katalogový list) ... Learn More -
SG0610
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0610-133R170C5 (viz katalogový list) ... Learn More -
SG0801
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0801-100R140C3 (viz katalogový list) ... Learn More -
SG0802
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0802-099R140C3 (viz katalogový list) ... Learn More -
SG0802.5
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0802.5-129R170C5 (viz katalogový list) ... Learn More -
SG0804
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0804-098R140C3 (viz katalogový list) ... Learn More -
SG0805
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0805-099R140C3 (viz katalogový list) ... Learn More -
SG0808
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0808-099R140C5 (viz katalogový list) ... Learn More -
SG0812
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG0812-097R140C5 (viz katalogový list) ... Learn More -
SG1001
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1001-112R160C3 (viz katalogový list) ... Learn More -
SG1002
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1002-111R160C3 (viz katalogový list) ... Learn More -
SG1004
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1004-110R160C3 (viz katalogový list) ... Learn More -
SG1005
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1005-110R160C3 (viz katalogový list) ... Learn More -
SG1010
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1010-110R160C5 (viz katalogový list) ... Learn More -
SG1015
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1015-107R160C5 (viz katalogový list) ... Learn More -
SG1202
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1202-141R200C3 (viz katalogový list) ... Learn More -
SG1210
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1210-240R300C5 (viz katalogový list) ... Learn More -
SG1402
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1402-141R200C3 (viz katalogový list) ... Learn More -
SG1404
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1404-190R250C3 (viz katalogový list) ... Learn More -
SG1505
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1505-340R400C5 (viz katalogový list) ... Learn More -
SG1510
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1510-340R400C5 (viz katalogový list) ... Learn More -
SG1520
Miniaturní kuličkový šroub série SG / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SG1520-337R400C5 (viz katalogový list) ... Learn More -
SD0401
Miniaturní kuličkový šroub série SD / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SD0401-50L50R140C3 (viz katalogový list) ... Learn More -
SD0601
Miniaturní kuličkový šroub série SD / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SD0601-80L80R210C3 (viz katalogový list) ... Learn More -
SD0801
Miniaturní kuličkový šroub série SD / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SD0801-120L120R300C3 (viz katalogový list) ... Learn More -
SD0802
Miniaturní kuličkový šroub série SD / Broušený / Přírubová matice / Přesnost C3, C5 / Standardizovaný konec šroubuMiniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová Typ šroubu: broušený Přesnost: C3, C5 (dle JIS) Materiál šroubu: SCM415H Materiál matice: SCM415H Příklad objednání: SD0802-120L120R300C3 (viz katalogový list) ... Learn More
