PRD

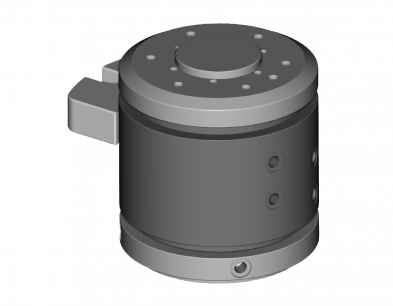

PRD je rotační přívod kapaliny pro robotické aplikace a rotační indexovací stoly s neomezeným rotačním pohybem.
Výhody:
Vysoká pevnost, dlouhá životnost, žádná údržba.
Vnitřní náboj z kalené oceli pro přenos vysokého výkonu moderních robotů.
Vzor příruby ISO pro snadnou montáž na většinu typů robotů bez nutnosti použití dalších adaptérových desek.
2 nebo 4 průchodky pro kapalinu (více průchodek je k dispozici na vyžádání).
Kompaktní rozměry pro minimální zásah do aplikací zákazníků.
Hladce pracující těsnění s dlouhou životností zajišťuje nízký rozběhový moment a nízký trvalý točivý moment.
Ochrana proti nečistotám pomocí rotačních těsnění.
Přívod vzduchu prostřednictvím axiálních nebo radiálních šroubení.
Základní přehled
| Model | Počet průchodů | Doporučená manipulační hmotnost | Startovací krouticí moment | Připojení na straně robota | Hmotnost |
| (kg) | (Nm) | (kg) | |||
| PRD2-31.5 | 2 | 6 | 2,6 | ISO 9409-1-31.5 | 0,58 |
| PRD2-40 | 2 | 20 | 2,5 | ISO 9409-1-40 | 1,13 |
| PRD2-50 | 2 | 20 | 2,5 | ISO 9409-1-50 | 1,23 |
| PRD2-63 | 2 | 35 | 4,5 | ISO 9409-1-63 | 2,41 |
| PRD2-80 | 2 | 100 | 10 | ISO 9409-1-80 | 5,30 |
| PRD2-100 | 2 | 100 | 10 | ISO 9409-1-100 | 5,40 |
| PRD2-125 | 2 | 225 | 22,5 | ISO 9409-1-125 | 13,40 |
| PRD2-160 | 2 | 225 | 22,5 | ISO 9409-1-160 | 14,35 |
| PRD4-40 | 4 | 20 | 5 | ISO 9409-1-40 | 1,53 |
| PRD4-50 | 4 | 20 | 5 | ISO 9409-1-50 | 1,63 |
| PRD4-63 | 4 | 35 | 9 | ISO 9409-1-63 | 3,21 |
| PRD4-80 | 4 | 100 | 20 | ISO 9409-1-80 | 6,90 |
| PRD4-100 | 4 | 100 | 20 | ISO 9409-1-100 | 7,00 |
| PRD4-125 | 4 | 225 | 45 | ISO 9409-1-125 | 17,20 |
| PRD4-160 | 4 | 225 | 45 | ISO 9409-1-160 | 18,15 |
Pozn.
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 dB(A) v každém směru
