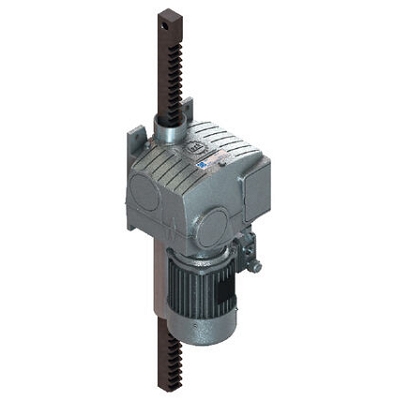

EZW 64 | 5.000 - 20.000 N

csm Icon Made in Germany 2014 10 17 98fc6f88fe

Nastavení pohonu vhodné pro trakční a tlakové zatížení. Litinová skříň se samosvornou dvojitou šnekovou převodovkou a ozubeným hřebenem.
Instalovaný přesný koncový spínač převodovky END 20 (mikrospínač v cURus), plynule nastavitelný.
Kvalitní motory, vícerozsahové napětí (IEC 38) pro 50 Hz (400 V 3~/230 V 1~). IP 55, TH.Cl.F, S3 - 40 %, speciální motory na vyžádání.
Standardní délky zdvihu H = 600 mm, = 800 mm, = 1000 mm, = 1200 mm atd. Nad délkou zdvihu 1500 mm (EZW 64.05), resp. 1700 mm (EZW 64.10 a EZW 64.20), viz snížená kompresní síla.
Vhodný teplotní rozsah od -5 do +60 °C.
Možnost nouzového provozu pomocí elektrického šroubováku v případě výpadku proudu.
Ochranná trubka s krytem a manžetou k dispozici jako příslušenství.

EZW - Originál

Robustní, bezúdržbový, nekomplikovaný:

Nákladově efektivní a spolehlivá alternativa k hydraulickým a pneumatickým řešením.

Tato pohonná jednotka, původně vyvinutá pro ventilační aplikace ve sklenících a skutečně velmi robustně konstruovaná, je odolná vůči extrémně znečištěnému prostředí, vysoké vlhkosti a silným teplotním výkyvům.

Již mnoho let slouží v nejnáročnějších průmyslových prostředích:

Sladovny, stroje na zpracování cementu, průmyslové pece a v nejrůznějších dalších možných aplikacích, kde je třeba bezpečně a spolehlivě přemisťovat lokální bodové zatížení.

Výkonnostní funkce:

5000-20000 N zatížení pro trakci a kompresi

600-1200 mm zdvihu stojanu

Dynamické samosvorné

Integrované koncové spínače

Volitelné příslušenství / doplňky:

Prodloužené délky stojanu

Opakovač poloh PAR 06, PAR 10

Speciální napětí na vyžádání

Ochranný kryt stojanu

Výkyvná verze s otočnou konzolou

Mazání ozubených kol

Robustní díky více než 100 letům zkušeností

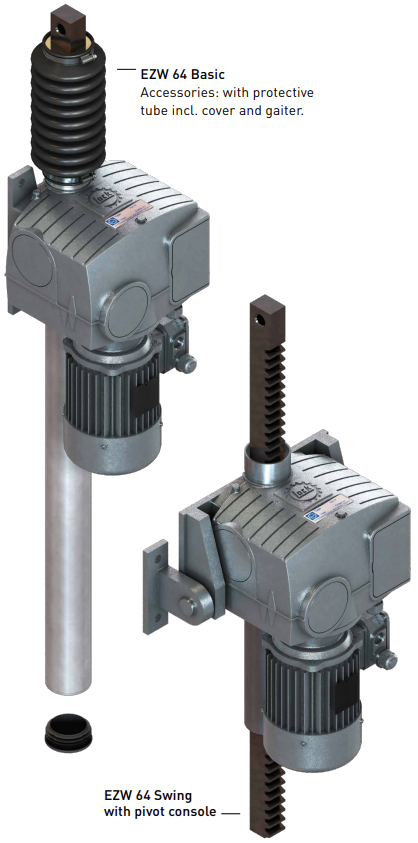

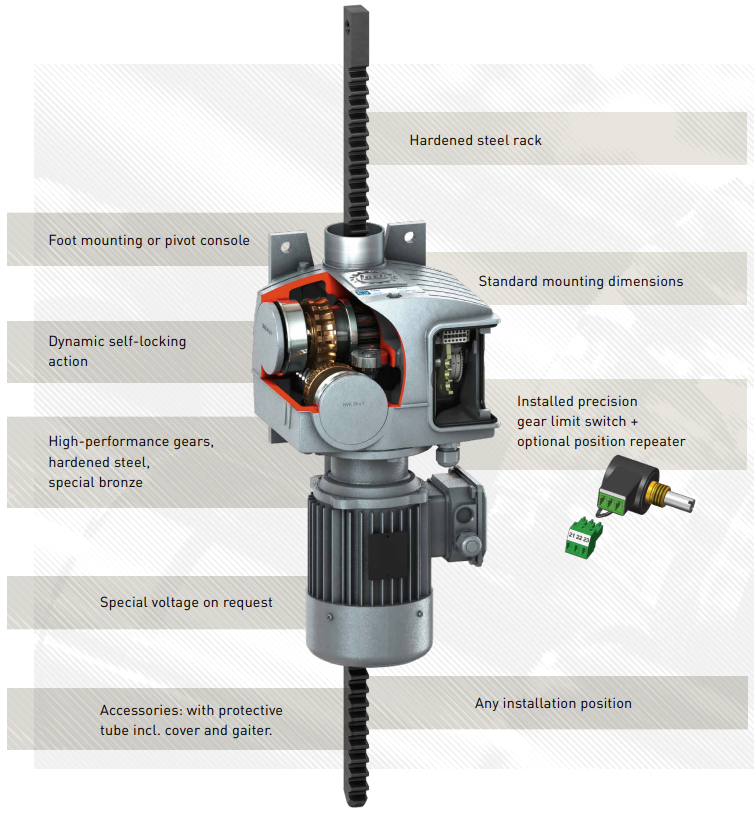

ezw2

Elektrický hřebenový pohon EZW 64 | Nosnost 5.000 - 20.000N

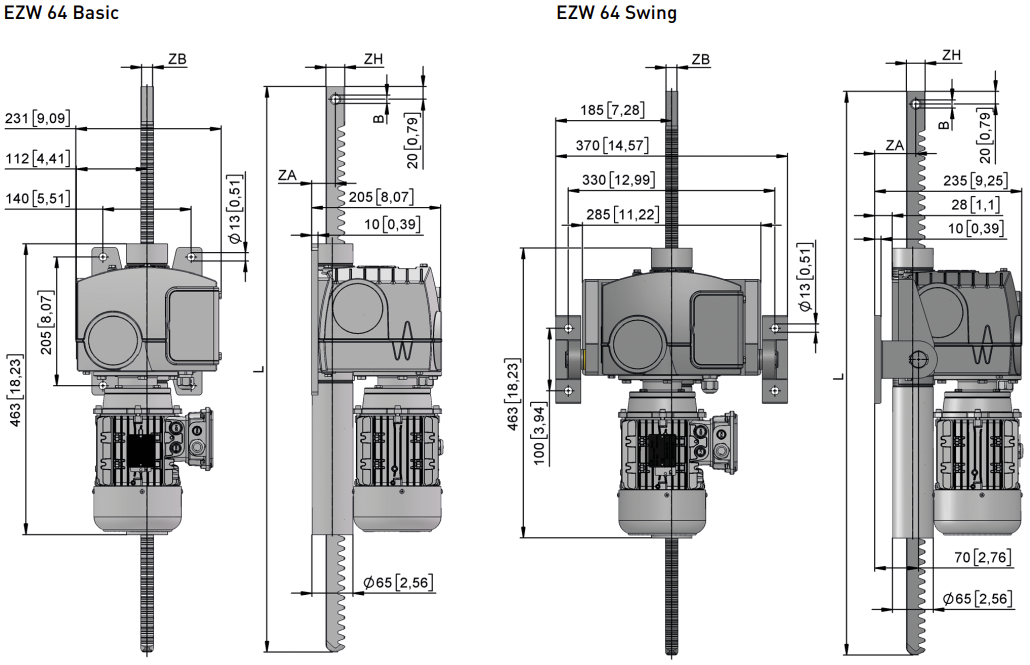

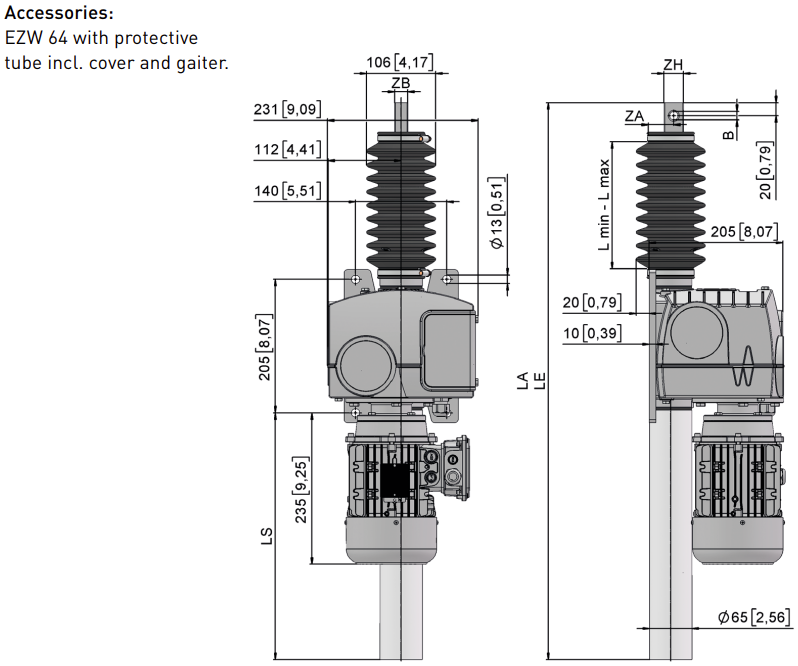

ezw nakres2

Základní přehled

ezw obr1

EZW 64 | 5.000 - 20.000 N

Verze	Basic	Swing	F	v	I	P	ZA (Basic)	ZA (Swing)	m (Basic)	m (Swing)
Verze	Typ č.	Typ č.	(N)	(mm/min)	(A)	(kW)	(mm)	(mm)	(kg)	(kg)
400 V 3~, 50 Hz
EZW 64.0502	11264.0502.10	11264.0502.20	5000	250	1,1	0,63	38,0	66,0	32,2	36,8
EZW 64.0504	11264.0504.10	11264.0504.20	5000	450	1,2	0,69	38,0	66,0	32,2	36,8
EZW 64.0506	11264.0506.10	11264.0506.20	5000	600	1,3	0,75	38,0	66,0	32,3	36,9
EZW 64.1002	11264.1002.10	11264.1002.20	10000	250	1,2	0,69	35,0	63,0	32,2	36,8
EZW 64.1004	11264.1004.10	11264.1004.20	10000	450	1,3	0,75	35,0	63,0	32,2	36,8
EZW 64.1006	11264.1006.10	11264.1006.20	10000	600	1,4	0,81	35,0	63,0	32,3	36,9
EZW 64.2002	11264.2002.10	11264.2002.20	20000	250	1,3	0,75	33,0	61,0	32,2	36,8
EZW 64.2004	11264.2004.10	11264.2004.20	20000	450	1,6	0,92	33,0	61,0	32,2	36,8
EZW 64.2006	11264.2006.10	11264.2006.20	20000	600	1,8	1,04	33,0	61,0	32,3	36,9
230 V 1~, 50 Hz
EZW 64.0502	11264.0502.1020	11264.0502.2020	5000	250	2,6	0,57	38,0	66,0	33,3	37,9
EZW 64.0504	11264.0504.1020	11264.0504.2020	5000	450	2,7	0,60	38,0	66,0	33,3	37,9
EZW 64.0506	11264.0506.1020	11264.0506.2020	5000	600	2,9	0,64	38,0	66,0	33,4	38,0
EZW 64.1002	11264.1002.1020	11264.1002.2020	10000	250	2,8	0,62	35,0	63,0	33,3	37,9
EZW 64.1004	11264.1004.1020	11264.1004.2020	10000	450	3,1	0,68	35,0	63,0	33,3	37,9
EZW 64.1006	11264.1006.1020	11264.1006.2020	10000	600	3,3	0,73	35,0	63,0	33,4	38,0
EZW 64.2002	11264.2002.1020	11264.2002.2020	20000	250	3,3	0,73	33,0	61,0	33,3	37,9

Základní přehled

ezw obr2

EZZ 64 | 5.000 - 20.000 N

Verze	Typ č.	H	L	ZH	ZB	B	m
Verze	Typ č.	(mm)	(mm)	(mm)	(mm)	(mm)	(kg)
5000 N
EZZ 64.0506	11264.0597.06	600	900	30	20	13,0	3,5
EZZ 64.0508	11264.0597.08	800	1100	30	20	13,0	4,3
EZZ 64.0510	11264.0597.10	1000	1300	30	20	13,0	5,1
EZZ 64.0512	11264.0597.12	1200	1500	30	20	13,0	5,8
10 000 N
EZZ 64.1006	11264.1097.06	600	900	35	25	16,5	5,2
EZZ 64.1008	11264.1097.08	800	1100	35	25	16,5	6,4
EZZ 64.1010	11264.1097.10	1000	1300	35	25	16,5	7,5
EZZ 64.1012	11264.1097.12	1200	1500	35	25	16,5	8,7
20 000 N
EZZ 64.2006	11264.2097.06	600	900	40	30	16,5	7,3
EZZ 64.2008	11264.2097.08	800	1100	40	30	16,5	8,9
EZZ 64.2010	11264.2097.10	1000	1300	40	30	16,5	10,5
EZZ 64.2012	11264.2097.12	1200	1500	40	30	16,5	12,2

Základní přehled

ezw obr3

EZZ 64.9810

Verze	Typ č.	H	LS	LA	LE	Info	m
Verze	Typ č.	(mm)	(mm)	(mm)	(mm)	Info	(kg)
EZZ 64.9810	11264.9810.0003	600	700	1550	950	Ochranná trubka s krytem	0,9
EZZ 64.9810	11264.9810.0004	800	900	1950	1150	Ochranná trubka s krytem	1,2
EZZ 64.9810	11264.9810.0005	1000	1100	2350	1350	Ochranná trubka s krytem	1,5
EZZ 64.9810	11264.9810.0006	1200	1300	2750	1550	Ochranná trubka s krytem	1,8

Základní přehled

ezw obr4

EZZ 64.9820

Verze	Typ č.	L mn / L max	Info	m
Verze	Typ č.	(mm)	Info	(kg)
Pro rozvaděč 5 000 N
EZZ 64.9820	11264.9820.0001	200-1000	Manžeta	1,1
EZZ 64.9820	11264.9820.0002	280-1450	Manžeta	1,5
Pro rozvaděč 10 000 N
EZZ 64.9821	11264.9821.0001	200-1000	Manžeta	1,1
EZZ 64.9821	11264.9821.0002	280-1450	Manžeta	1,5
Pro rozvaděč 20 000 N
EZZ 64.9822	11264.9822.0001	200-1000	Manžeta	1,1
EZZ 64.9822	11264.9822.0002	280-1450	Manžeta	1,5
