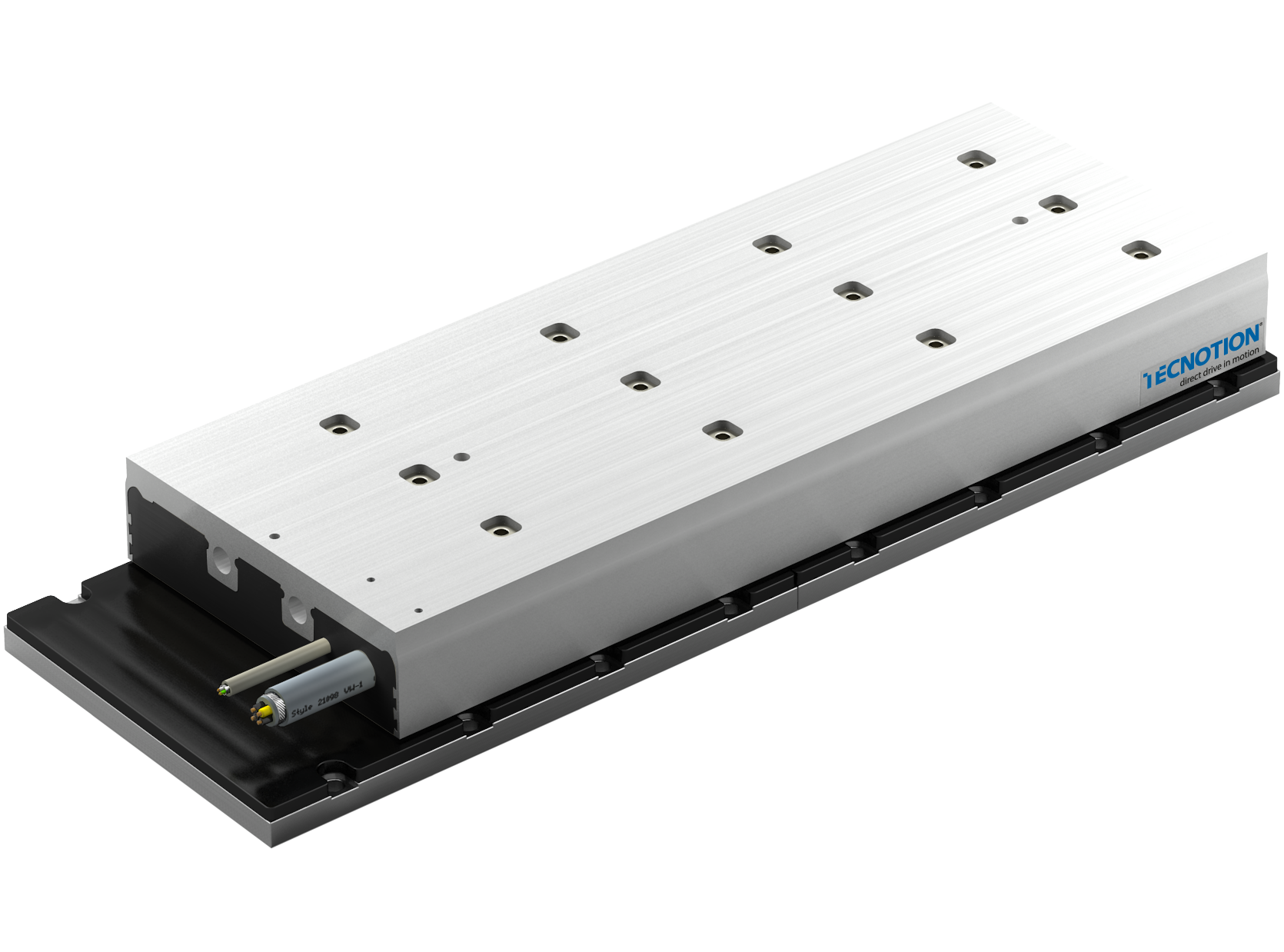

TBW série

Základní popis

Řada TBW je vodou chlazená varianta řady TB. Vyznačuje se plně integrovaným, vysoce účinným chladicím systémem, který umožňuje sérii TBW dosáhnout ještě vyšších nepřetržitých sil v porovnání se standardní verzí TB a udržovat extrémní zrychlení při zachování své submikronové přesnosti polohy. Protože se teplo neodvádí do konstrukce stroje, je vhodné zejména pro aplikace, kde je problém s tepelným managementem.

Porovnání sérií

Výhody

• Kompaktní design
• Modulární provedení
• Přímý pohon
• Žádné mechanické opotřebení
• Bezvůlové provedení
• Vysoká dynamika
• Vysoká rychlost pohybu
• Vysoká přesnost polohování
• Opakovatelnost
• Možnost použití více nezávislých jezdců na jedné magnetické dráze

Analogový Hall modul

Lineární motory lze extrémně přesně polohovat pomocí optických enkodérů a pravítek. Pokud to není nutné, lze toto drahé odměřování nahradit modulem Analog Hall. Tento modul používá magnetickou stopu, na rozdíl od pravítka, jako lineární měřítko. Lze jej snadno namontovat na naše motory s železným jádrem a komunikuje prakticky se všemi standardními servopohony. Modul Analog Hall vyžaduje standardní napájení 5 Vdc.

Digitální Hall modul

Pro komutaci máme volitelný digitální Hall modul, který lze použít s celou naší řadou lineárních motorů. Tyto digitální senzory poskytují 3 digitální výstupy, každá fáze posunutá o 120 stupňů, aby určila elektrický úhel mezi cívkami a magnety. Pokud nepoužíváte řídicí jednotku, která umožňuje komutovat v rámci servopohonu, může být tento modul nákladově efektivní alternativou. Digitální modul Hall vyžaduje napájení 4,5 až 28 Vdc.
