Ortogonální indexovací jednotky CF4 | Precizní řešení od COFIL

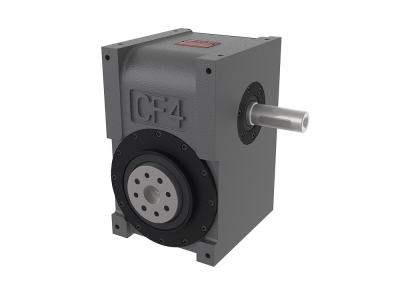

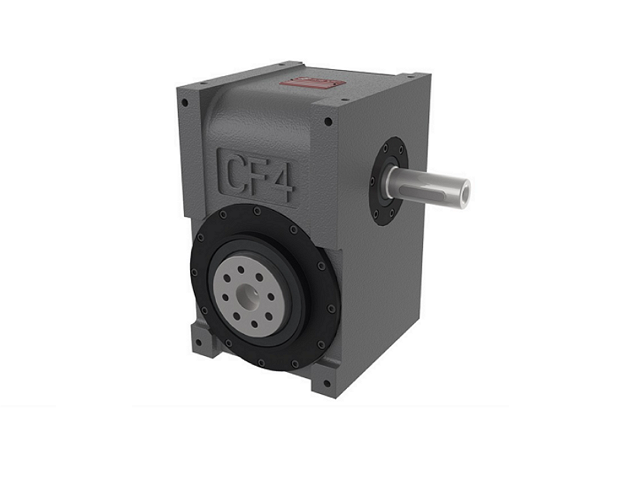

Indexační pohony CF4 jsou globoidní mechanizmy, které přeměňují rovnoměrný rotační vstupní pohyb na plynulý indexační výstupní pohyb.Tyto jednotky pracují na mechanickém principu převodu rotačního pohybu vstupního hřídele na cyklický indexační pohyb výstupního hřídele.

Indexační jednotky – přerušovaný rotační pohyb, kde se výstupní hřídel otáčí o definovaný úhel a mezi kroky se zastaví.

Ortogonální indexovací jednotky řady CF4 od společnosti COFIL jsou navrženy tak, aby splňovaly širokou škálu požadavků v automatizovaných výrobních a montážních procesech. Níže jsou uvedeny klíčové technické specifikace těchto jednotek.

Velikosti a rozměry:

Řada CF4 zahrnuje devět standardních velikostí, které se liší vzdáleností mezi vstupním a výstupním hřídelem: CF4-50G (50mm) / CF4-65G (65mm) / CF4-80G (80mm) / CF4-105G (105mm) / CF4-130G (130mm) / CF4-165G (165mm) / CF4-200G (200mm) / CF4-250G (250mm) / CF4-315G (315mm). Tato škála umožňuje výběr vhodné jednotky podle specifických požadavků na prostor a výkon.

Kroutící moment:

Jednotky CF4 jsou schopny přenášet točivý moment v rozsahu od 30Nm (u nejmenší velikosti) až po 13.000Nm (u největší velikosti). Tato variabilita zajišťuje, že jednotky mohou být nasazeny v aplikacích s různými nároky na zatížení.

Počet stanic (pozic):

Standardní počet stanic u indexovacích jednotek CF4 se pohybuje od 2 do 24. Tento rozsah poskytuje flexibilitu pro různé aplikace vyžadující specifický počet pracovních pozic.
