Lineární motor série TL


- Typ: TL
- 5 velikostí
- Cívky: TL6-TL9-TL12-TL18-TL24
- Magnetické dráhy: TL192-TL288


- Maximální posuvná síla: 1800N
- Trvalá posuvná síla: 840N

Základní popis

TL série je střední řada a jedná se o náš nejoblíbenější motor se železným jádrem. Vyznačuje se extrémně nízkou přitažlivou silou mezi cívkami a magnety a vyniká velmi kompaktními rozměry, vysokou dynamikou, vysokou rychlostí a přesností. TL je k dispozici také v dlouhých verzích cívky, díky čemuž je tato série univerzální a vhodná pro téměř jakoukoli aplikaci, včetně aplikací s dlouhými zdvihy, jako jsou tiskárny pro velké digitální formáty.

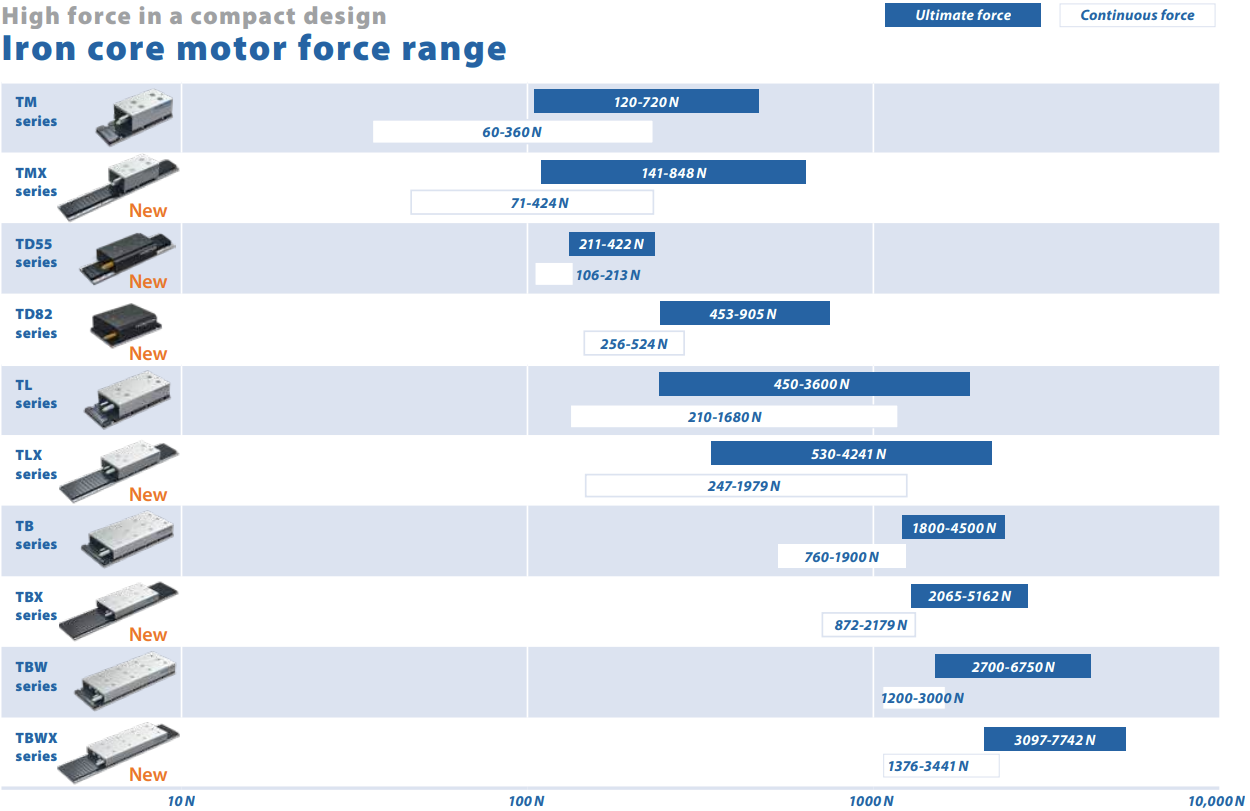

Porovnání sérií

ironcore powerrange 800x450 def.cff66a4119e4d8fb08dce4baa7d5b806


Výhody

  • Kompaktní design
  • Modulární provedení
  • Přímý pohon
  • Žádné mechanické opotřebení
  • Bezvůlové provedení
  • Vysoká dynamika
  • Vysoká rychlost pohybu
  • Vysoká přesnost polohování
  • Opakovatelnost
  • Možnost použití více nezávislých jezdců na jedné magnetické dráze

analoghallAnalogový Hall modul

Lineární motory lze extrémně přesně polohovat pomocí optických enkodérů a pravítek. Pokud to není nutné, lze toto drahé odměřování nahradit modulem Analog Hall. Tento modul používá magnetickou stopu, na rozdíl od pravítka, jako lineární měřítko. Lze jej snadno namontovat na naše motory s železným jádrem a komunikuje prakticky se všemi standardními servopohony. Modul Analog Hall vyžaduje standardní napájení 5 Vdc.




dighall ironcore 1Digitální Hall modul

Pro komutaci máme volitelný digitální Hall modul, který lze použít s celou naší řadou lineárních motorů. Tyto digitální senzory poskytují 3 digitální výstupy, každá fáze posunutá o 120 stupňů, aby určila elektrický úhel mezi cívkami a magnety. Pokud nepoužíváte řídicí jednotku, která umožňuje komutovat v rámci servopohonu, může být tento modul nákladově efektivní alternativou. Digitální modul Hall vyžaduje napájení 4,5 až 28 Vdc.






ironcore overview tm


Katalogový list

KATALOGOVÝ LIST TL SÉRIE
