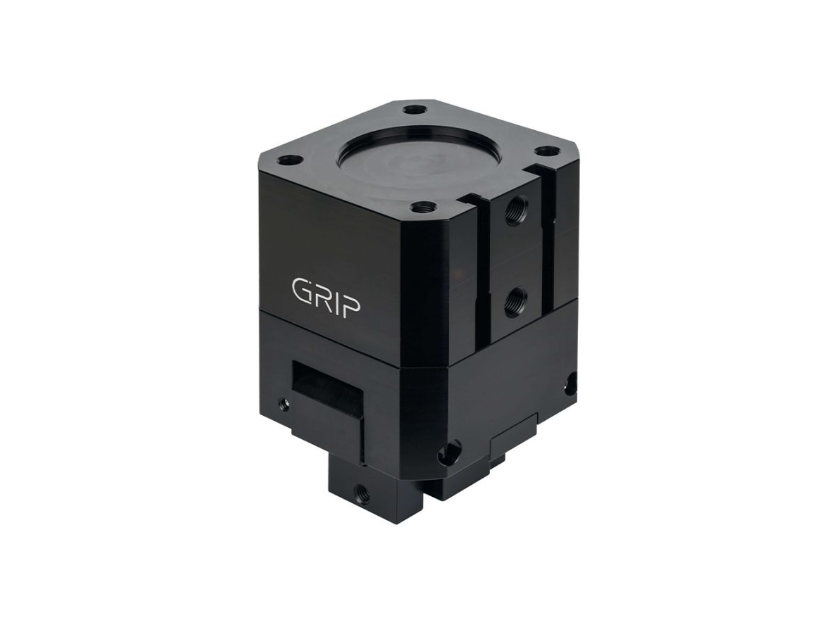

GZ Angular Gripper

csm Icon Made in Germany 2014 10 17 98fc6f88fe

GRIP logo







SWS GRIP GmbH prop1

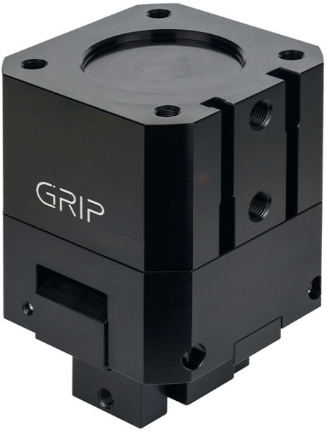

gz1

Obecný popis produktu:

Úhlový uchopovač s otočným pohybem čelistí. Dvojčinný válec je ovládán stlačeným vzduchem, který ovládá pohyby. Excentrický mechanismus zajišťuje dlouhou životnost a konstantní uchopovací moment. Na rozdíl od paralelních uchopovačů může být pojistka síly uchopení navržena pouze jako zavírací -GS- verze.

Výhody GZ:

  • Rozhraní podle DIN EN ISO 9409-1
  • Nízká hmotnost vyrobena z vysoce pevného hliníku a oceli
  • Extrémně odolný
  • Excentrický pohon pro konstantní uchopovací moment v celém rozsahu uchopení
  • Rovnoměrný rovnoměrný moment v celém rozsahu otevírání a zavírání uchopovacích čelistí
  • Úhel otevření má 60° nastavitelnost
  • Volitelná "uzavírací" pojistka síly uchopení
  • Poloha pístu komunikována s bezdotykovým spínačem ZG-RSGU01



Úhlové chapadla GZ lze upravit tak, aby vyhovovaly vašim potřebám. Zeptejte se na speciální aplikace.


gz1

GZ050 | ovládaný pneumaticky

GP050
Označení Hmotnost (kg)
Úhel otevření
Moment pří 6 bar (Nm)
Maximální hmotnost břemene (kg)
G-GZ050 0,3 0° - 60° 4,9 1,0 / 50mm délka čelisti

obr montaz1obr data1obr 2d1obr 3d1


gz1

GZ063 | ovládaný pneumaticky

GP063
Označení Hmotnost (kg)
Úhel otevření
Moment pří 6 bar (Nm)
Maximální hmotnost břemene (kg)
G-GZ063 0,4 0° - 60° 11,4 1,8 / 63mm délka čelisti

obr montaz1obr data1obr 2d1obr 3d1


gz1

GZ080 | ovládaný pneumaticky

GP080
Označení Hmotnost (kg)
Úhel otevření
Moment pří 6 bar (Nm)
Maximální hmotnost břemene (kg)
G-GZ080 0,9 0° - 60° 22 2,7 / 80mm délka čelisti

obr montaz1obr data1obr 2d1obr 3d1


gz1

GZ100 | ovládaný pneumaticky

GP100
Označení Hmotnost (kg)
Úhel otevření
Moment pří 6 bar (Nm)
Maximální hmotnost břemene (kg)
G-GZ100 1,9 0° - 60° 47,6 4,7 / 100mm délka čelisti

obr montaz1obr data1obr 2d1obr 3d1


gz1

GZ125 | ovládaný pneumaticky

GP125
Označení Hmotnost (kg)
Úhel otevření
Moment pří 6 bar (Nm)
Maximální hmotnost břemene (kg)
G-GZ125 3 0° - 60° 87,5 7,0 / 125mm délka čelisti

obr montaz1obr data1obr 2d1obr 3d1

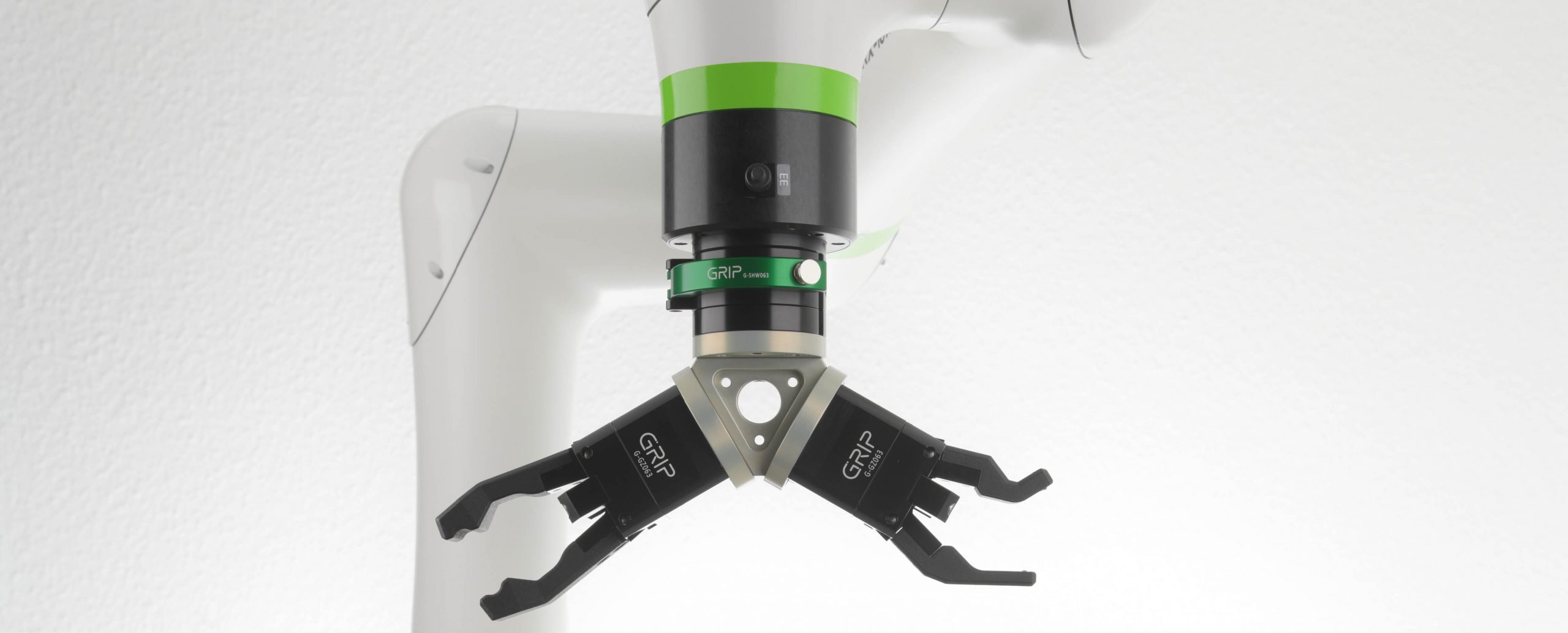

gz2
