MX-S 70

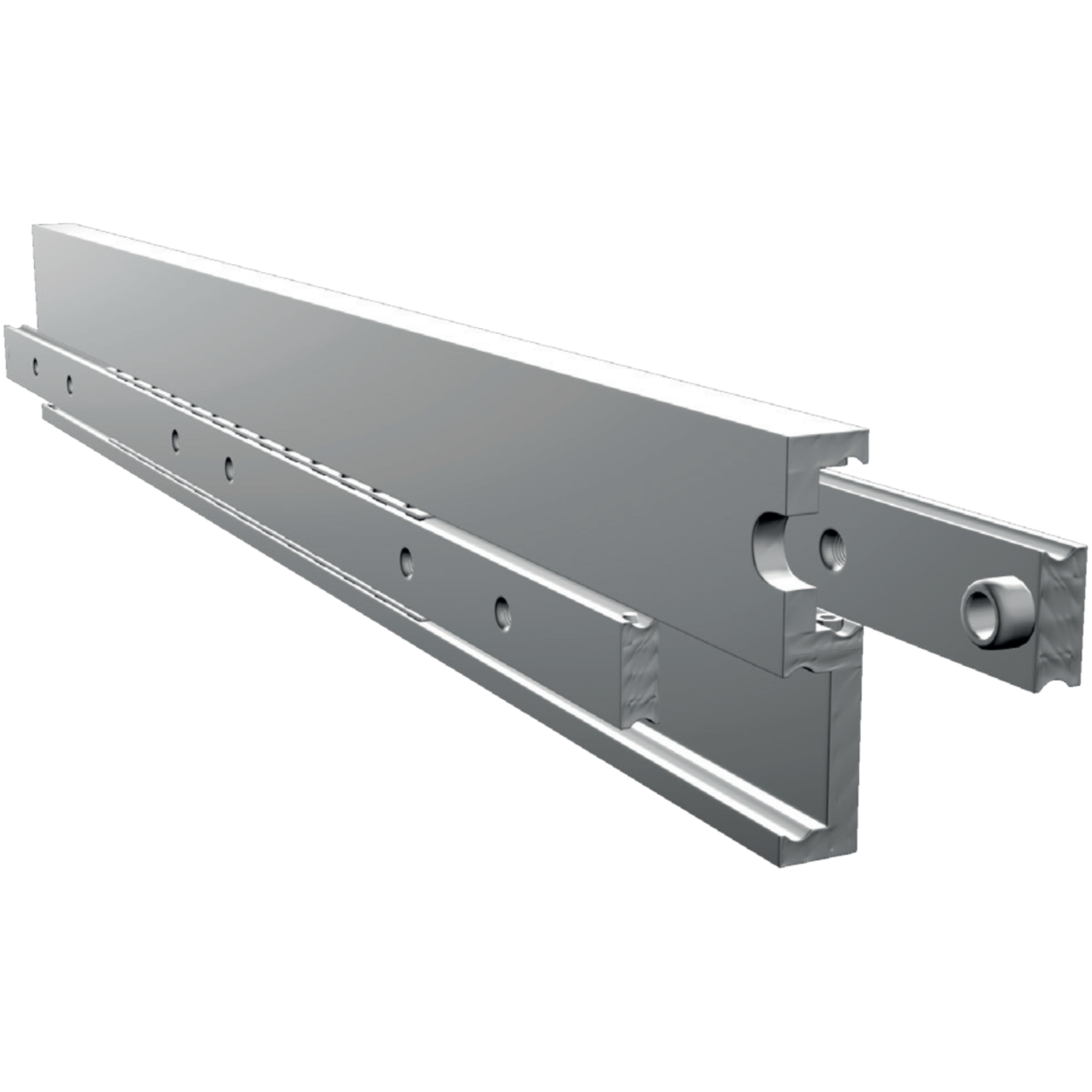

Teleskopické vedení MX-S 70
- Vysoká únosnost: až do 275kg
- Vysoká stabilita: maximální výsledný ohyb 1mm / 1m při plném zatížení
- Vynikající vlastnosti chodu: teleskopické vedení pracuje spolehlivě, přesně a tiše
- Dlouhá životnost:teleskop se vyznačuje vysokou životností i přes vysoké zatížení
- Materiál: C45 (standard) / nerezová ocel / hliník
- 100% výsuv / zástavbová délka = délka vysunutí
- Celková délka při vysunutí = zástavbová délka + délka vysunutí
Objednací kód: MX-S70.070
Zástavbová délka: 700mm
Délka vysunutí: 700mm
Celková délka při vysunutí: 1400mm
Nosnost: 225kg / pár

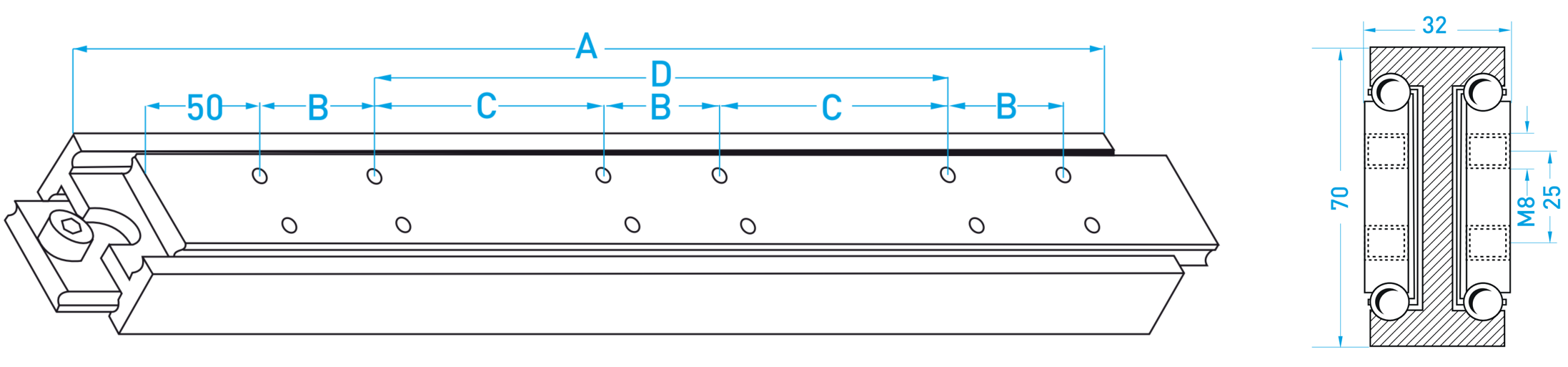

Základní rozměry a únosnost:
| Typ vedení |
Délkové rozměry (mm) | Rozměry pole děr (mm) |
Maximální zatížení (kg) / pár * |
||||
| Zástavbová délka (A) |
Vysunutí (100%) |
Celková délka |
B | C | D | ||
| MX-S 70.030 | 300 | 300 | 600 | 50 | - | 100 | 275 |
| MX-S 70.035 | 350 | 350 | 700 | 50 | - | 150 | 270 |
| MX-S 70.040 | 400 | 400 | 800 | 50 | - | 200 | 265 |
| MX-S 70.045 | 450 | 450 | 900 | 50 | - | 250 | 260 |
| MX-S 70.050 | 500 | 500 | 1 000 | 50 | 125 | - | 255 |
| MX-S 70.055 | 550 | 550 | 1 100 | 50 | 150 | - | 240 |
| MX-S 70.060 | 600 | 600 | 1 200 | 50 | 175 | - | 235 |
| MX-S 70.065 | 650 | 650 | 1 300 | 50 | 200 | - | 230 |
| MX-S 70.070 | 700 | 700 | 1 400 | 50 | 225 | - | 225 |
| MX-S 70.075 | 750 | 750 | 1 500 | 50 | 250 | - | 20 |
| MX-S 70.080 | 800 | 800 | 1 600 | 50 | 275 | - | 210 |
| MX-S 70.085 | 850 | 850 | 1 700 | 50 | 300 | - | 195 |
| MX-S 70.090 | 900 | 900 | 1 800 | 50 | 325 | - | 185 |
| MX-S 70.095 | 950 | 950 | 1 900 | 50 | 350 | - | 170 |
| MX-S 70.100 | 1 000 | 1 000 | 2 000 | 50 | 375 | - | 160 |
* Poznámka: Zátěž na pár ve vysunuté poloze, rovnoměrné rozložení hmotnosti
