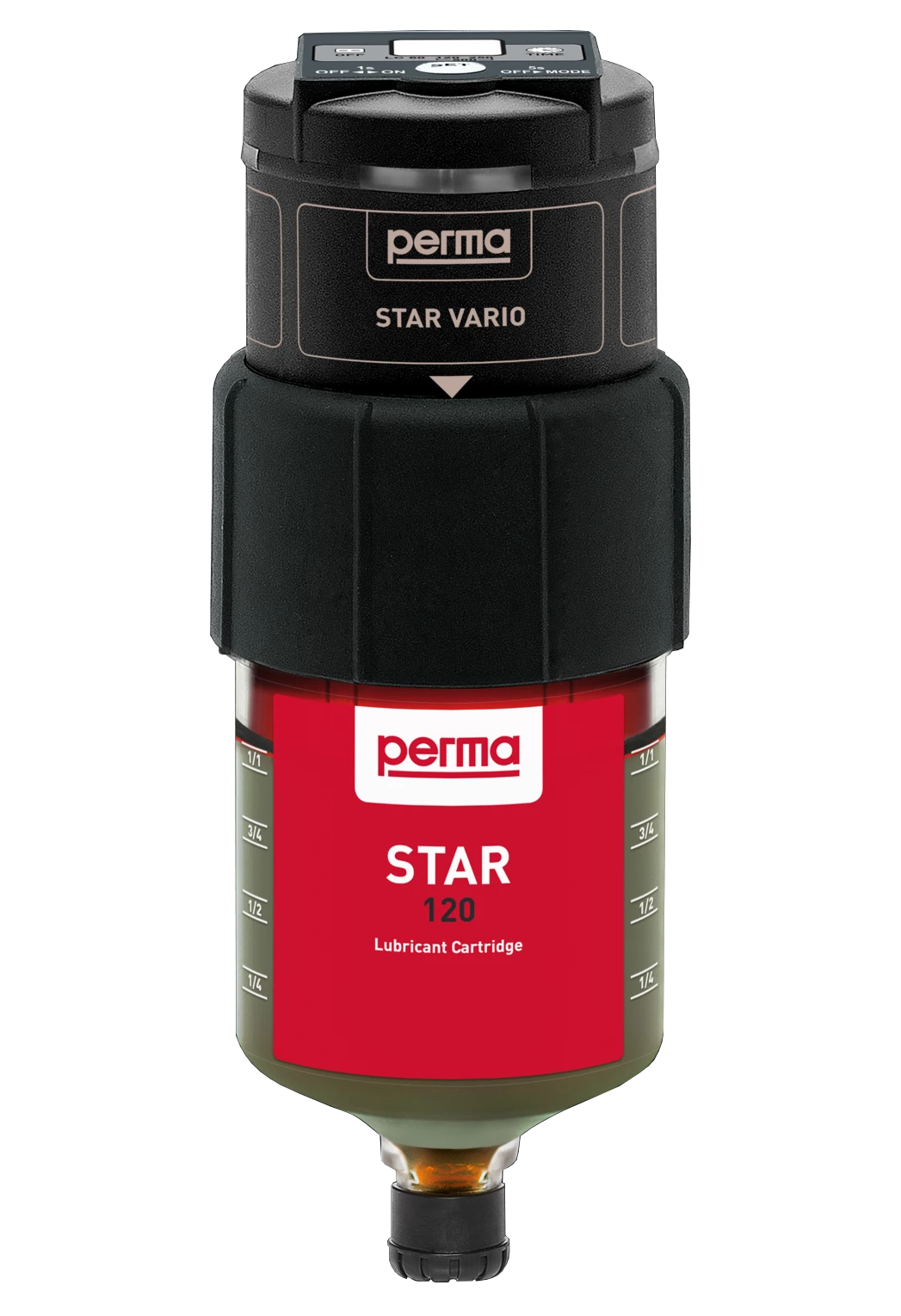

perma STAR VARIO

csm Icon Made in Germany 2014 10 17 98fc6f88fe

Worner logo







perma STAR VARIO lze použít ve všech oblastech použití s teplotami od -20 °C do +60 °C.

Pracuje plně automaticky, teplotně a tlakově nezávisle a disponuje nanejvýš přesným chováním při dávkování.

Systém se skládá z elektromechanického pohonu (perma STAR VARIO Drive), zásobníku LC s 60, 120, 250 nebo 500 cm³ maziva a sady baterií.

Požadovaný interval dávkování a velikost zásobníku LC se volí jednoduše nastavovacím tlačítkem a jsou ihned vidět na LCD displeji. Aktuální provozní stav se zobrazuje signály LED (červený / zelený) viditelnými ze všech stran a také na LCD displeji. LED signály jsou patrné i z větší vzdálenosti.



csm Icon Elektromotor 2014 10 17 8dbffc9a03csm Icon Luefter 2014 10 17 285b7e8071csm Foerderbandanlage Online 2014 06 30 9d0f823c11

perma STAR VARIO | Přesný systém mazání s komfortním ovládáním – nezávisle na teplotě a protitlaku


Charakteristika produktu:

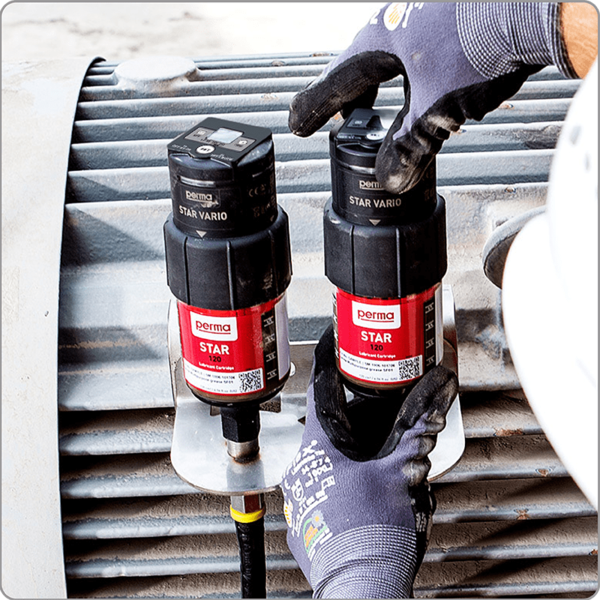

csm 220209 perma STAR VARIO Launch Website Eigenschaften Druckaufbau ad1215dfe4- Maximální nárůst tlaku 7,5 bar umožňuje vzdálenou montáž až do 5 m

- Spolehlivý provoz při teplotách -40 °C do +60 °C

- Nastavení LCD displeje a tlačítek: 1, 2, 3, ..., 12 měsíců | 1, 2, 3, ..., 26 týdnů

- Montáž mimo nebezpečná místa nebo na snadno dostupná místa zvyšuje bezpečnost na pracovišti

- Vyšší dostupnost vybavení, protože zásobníky LC lze snadno vyměnit za provozu

- Kryti IP65 / IP67

(*Pro dosažení funkčnosti pod -20°C je nutné použít nízkoteplotní pouzdro baterie STAR VARIO (lithium). Používejte pouze s vhodnými nízkoteplotními mazivy!)



220413 perma STAR VARIO Launch Website lmr

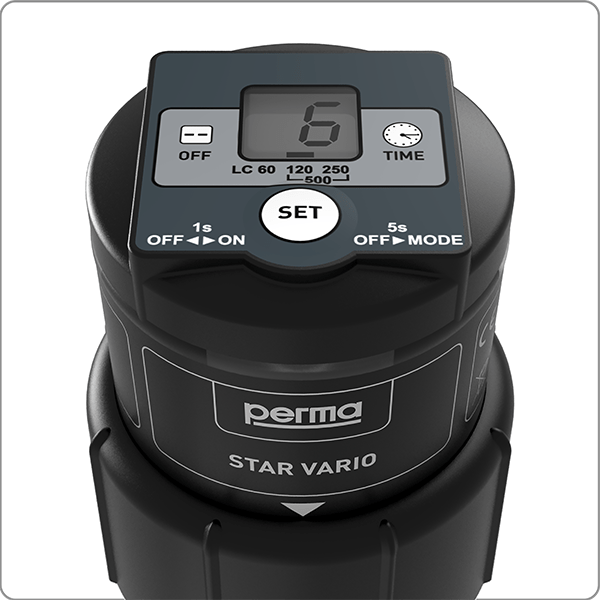

- LCD displej s tlačítkem zobrazuje dobu mazání, velikost zásobníku LC a provozní stav

- Elektromechanický, opakovaně použitelný pohon s baterií

- Přesné nastavení podle požadavků zamezuje nedostatečnému nebo nadměrnému mazání

- Nastavení lze kdykoli změnit

- Spolehlivé a přesné dávkování maziva nezávislé na teplotě a protitlaku

- Jednorázové pořizovací náklady na pohonnou jednotku STAR VARIO Drive

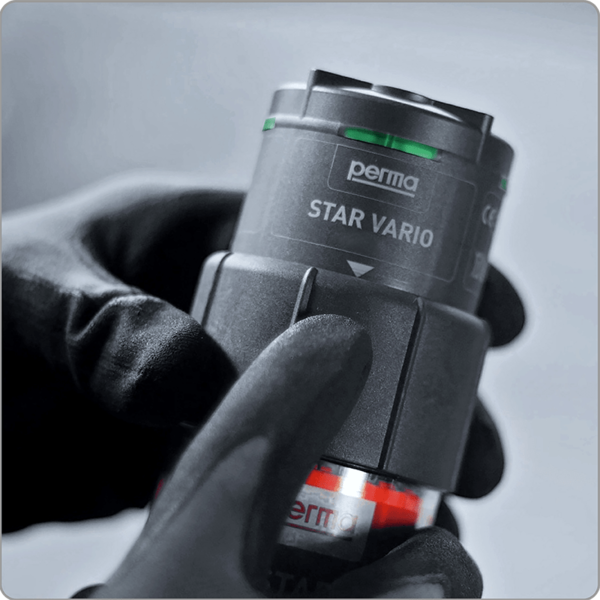

csm 220209 perma STAR VARIO Launch Website Eigenschaften LED 1dc45efafc

- LED (červená / zelená) viditelná do všech stran signalizuje fungování a případné chyby

- Rychlá kontrola funkce pomocí LED signálů šetří čas a uleví pracovníkům údržby

- Manuální mimořádná dávka PURGE podržením tlačítka SET po dobu 10sec. (zobrazeno ,,pu")

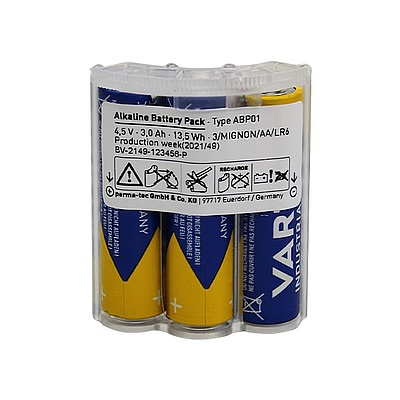

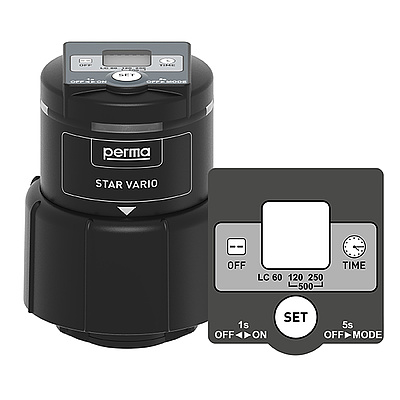

Objednací kód pohonné jednotky a baterie: perma STAR VARIO drive / 117222  |  Battery pack STAR VARIO / 101351

csm 117222 STAR VARIO 20220404 9de3af94df      plus  csm 101351 P0001 20211222 1ed32f09c2

Poznámka č.1: Pro první objednávku je nutné objednat pohonnou jednotku perma STAR VARIO Drive + baterie Battery pack STAR VARIO + požadovaný zásobník maziva LC (viz.níže)

Poznámka č.2: Pro následující objednávku je nutné objednat baterie Battery pack STAR VARIO + požadovaný zásobník maziva LC (viz.níže)

Poznámka č.3: S každou výměnou zásobníku maziva je nutné vyměnit i baterii


Objednací kód zásobníku maziva perma STAR:

Příklad objednání: perma STAR LC 60 Grease / perma Multipurpose grease SF01 / 104044

Typ zásobníku maziva
Objem Mazivo*
Objednací kód
60 cm3
120 cm3
250 cm3
500 cm3
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma Multipurpose grease SF01 104044 100724 104473 112410
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma Extreme pressure grease SF02 104048 100733 104480 112906
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma High temp. grease SF03 104051 100739 104485 112907
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma High performance grease SF04 104054 100744 104488 112908
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma High temp. / Extreme pressure grease SF05 104057 100750 104492 112909
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma Liquid grease SF06 104061 100755 104497 112041
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma High speed grease SF08 104063 100762 104500 112910
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma Multipurpose bio grease SF09 104065 100766 104502 112911
perma STAR LC Grease 60 / 120 / 250 / 500 cm3 tuk perma Food grade grease H1 SF10 104069 100770 104506 112859
perma STAR LC Oil 60 / 120 / 250 / 500 cm3 olej perma High performance oil SO14 104180 101096 104685 117545
perma STAR LC Oil 60 / 120 / 250 / 500 cm3 olej perma Multipurpose oil SO32 104188 101117 104696 117546
perma STAR LC Oil 60 / 120 / 250 / 500 cm3 olej perma Bio oil, low viscosity SO64 104198 101137 104711 117547
perma STAR LC Oil 60 / 120 / 250 / 500 cm3 olej perma Bio oil, high viscosity SO69 104202 101145 104716 117548
perma STAR LC Oil 60 / 120 / 250 / 500 cm3 olej perma Food grade oil H1 SO70 104204 101148 104719 117549



* Při kliknutí na typ tuku/oleje budete přesměrování na popis maziva

Poznámka č.1 ... kompletní objednací kód lze nalézt v LUBE-BOOK včetně dalších doplňujících informací

Poznámka č.2 ... zásobník maziva perma STAR Oil je vždy dodáván s integrovaným zpětným ventilem k zadržení oleje

Poznámka č.3 ... zásobníky maziva perma STAR LC lze také plnit mazivy od jiných výrobců


HEAD3


Technická data

Pohon:

Elektromechanický


Napájení:

Sada baterií | Battery pack STAR VARIO 4.5V


Materiál těla maznice:

Průhledný plast | Snadná kontrola hladiny náplně díky trvale viditelné poloze pístu v mazacím systému


Maximální nárust tlaku při 20°C:

Max. 7,5 bar


Možnost nastavení mazání:

1 / 2 / 3 / ... / 12 měsíců  nebo  1 / 2 / 3 / ... / 26 týdnů


Objem maziva:

60 cm3 / 120 cm3 / 250 cm3 / 500 cm3


Mazací náplň:

Standardní i speciální maziva | Oleje nebo tuky až do třídy NLGI 2 | Lze použít maziva perma, ale také výrobce dle požadavku zákazníka


Provozní teploty:

od -20°C do +60°C při použití alkalických baterií (Battery pack STAR VARIO / 101351)

od -40°C do +60°C při použití lithiových baterií (není součást dodávky)

Při použití lithiových baterií je nutná kombinace s nízkoteplotním pouzdrem na baterie (Battery housing STAR VARIO low temperature / 113404)


Maximální vzdálenost mazacího bodu / délka hadice:

5,00 m (v závislosti na protitlaku)


Třída krytí:

IP65 / IP67


Certifikát CE:

Ano


Aplikace

Oblasti použití:

perma STAR VARIO se používá k jednobodovému mazání valivých a kluzných ložisek, kluzných vedení, otevřených převodů, ozubených hřebenů, hřídelových těsnění a řetězů umístěných v oblastech se značnými teplotními výkyvy, které jsou typické pro venkovní instalace. Díky přesnému dávkování maziva je perma STAR VARIO ideální pro mazání elektromotorů se stanoveným množstvím maziva. Mazací systém je chráněn proti prachu a tryskající vodě (IP65).



csm Waelzlager b32a594562csm Gleitlager ddd48f46b1csm Offene Getriebe 159144a9adcsm Spindeln 6c5369203dcsm Wellendichtungen c0f493b3adcsm Ketten 57cd6a9246



Typické aplikace lze nalézt v následujících odvětvích:

Zařízení na míchání asfaltu / Automobilový průmysl / Chemický a farmaceutický průmysl / Závody na výrobu sádry, vápna a cementu / Štěrkovny a výrobci drceného kamene / Čistírny odpadních vod / Elektrárny / Potravinářství a výroba nápojů / Rafinérie / Zpracovatelé recyklovaného odpadu / Těžký průmysl, doly a báňský průmysl / Ocelářský průmysl / Větrné elektrárny / Zpracování buničiny a papírenský průmysl / Všeobecné strojírenství


Příklady aplikace:

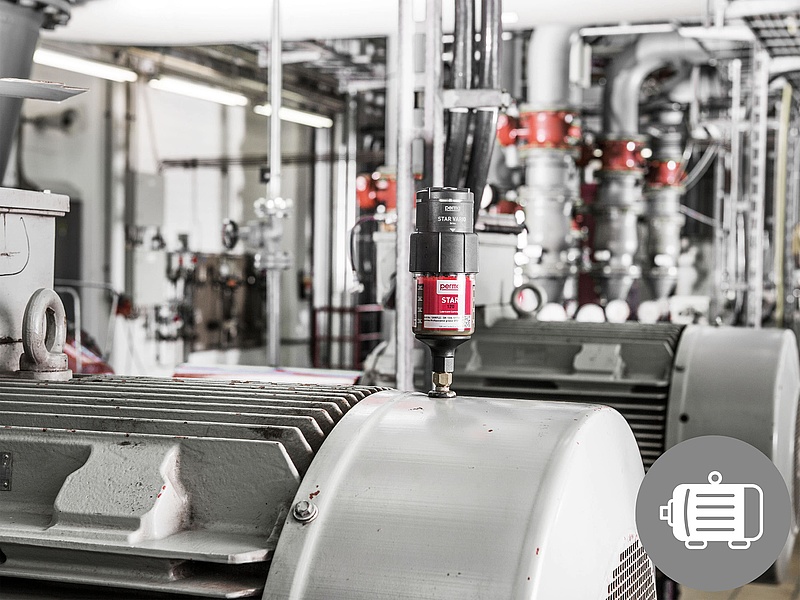

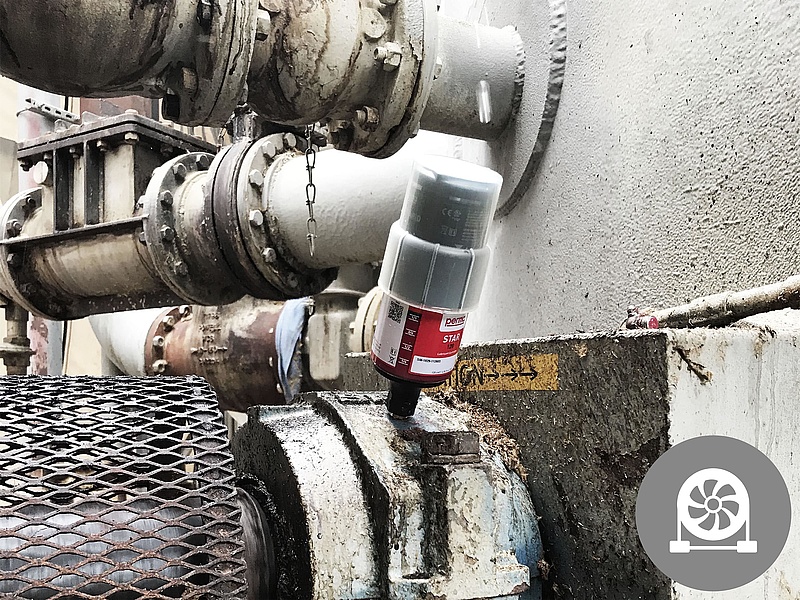

csm 220209 perma STAR VARIO Launch Website Anwendung Elektromotor bce49f1834csm 220209 perma STAR VARIO Launch Website Anwendung Luefteranlagen bc7af8917a

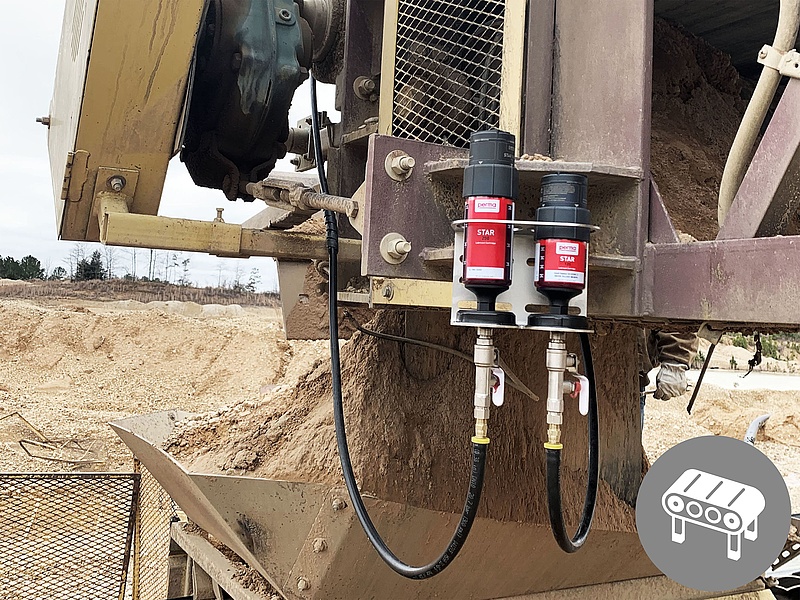

csm 220209 perma STAR VARIO Launch Website Anwendung Foerderband 8895c69414
