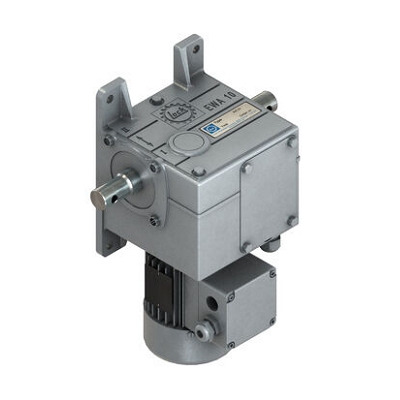

EWA 10 | 50 - 90 Nm
- Extrémně tiché, samosvorné šnekové převodovky s dlouhou životností, bezúdržbové. Univerzální montáž standardně vzadu nebo volitelně na levé straně (symetricky).
- Instalovaný přesný koncový spínač převodovky END 20 pro 580 otáček hřídele (mikrospínač v cURus).
- Volitelná řídicí jednotka LSC 40.10 AC nebo DC včetně přídavného koncového spínače. Zapojení pomocí 7žilového kabelu.
- Kvalitní motory s vícerozsahovým napětím (IEC 38) pro 50 Hz (400 V 3~ // 230 V 1~). IP55, Th.Cl.F, S3-40 %.
- Ve všech jednofázových motorech je integrován ochranný kontakt cívky, takže není nutný samostatný ochranný spínač motoru. Na klíč s kabelem.

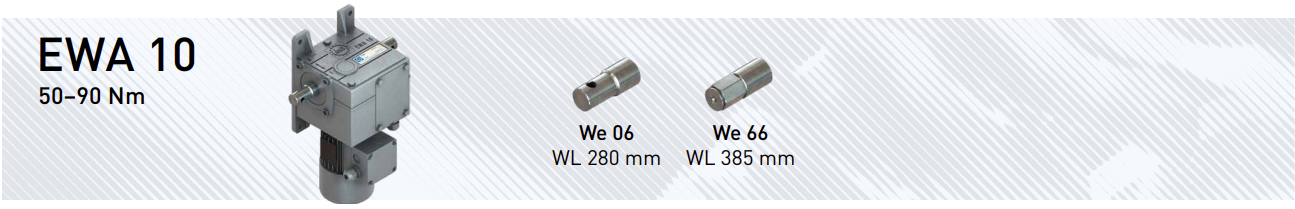

- Kulatá hřídel We 06, verze 90 Nm k dispozici také s šestihrannou hřídelí We 66.
Elektrický hřebenový pohon EWA 10 | Nosnost 50 - 90Nm
Základní přehled
EWA 10 | 50 - 90 Nm
| Verze | We 06 | We 66 | T | n |
I |
P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 400 V 3~, 50 Hz | ||||||||
| EWA 10.0505 | 12210.0505.06 | - | 50 | 5,6 | 0,6 | 0,24 | 15,7 | - |
| EWA 10.0905 | 12210.0905.06 | 12210.0905.66 | 90 | 5,6 | 0,7 | 0,29 | 15,7 | 16,4 |
| 230 V 1~, 50 Hz | ||||||||
| EWA 10.0505 | 12210.0505.0620 | - | 50 | 5,9 | 1,30 | 0,28 | 18,4 | - |
| EWA 10.0905 | 12210.0905.0620 | 12210.0905.6620 | 90 | 5,9 | 1,50 | 0,33 | 18,3 | 19,0 |
| 24 V DC | ||||||||
| EWA 10.0505 | 12210.0505.0640 | - | 35 | 4,2 | 4,00 | 0,10 | 16,5 | - |
Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
EWA 10 xxx
EWA 10 - 24V ~ We06
EWA 10 - 230V ~ We06
EWA 10 - 230V ~ We66
EWA 10 - 400V ~ We06
EWA 10 - 400V ~ We66
EWA 10 - SPL 30 ~ We06
