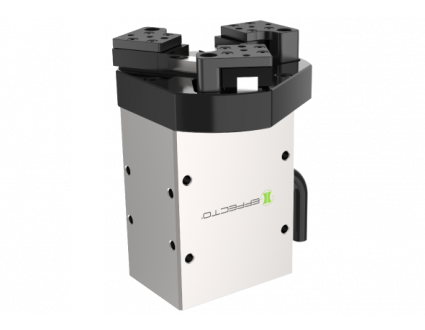

EIG PARALLEL | 3-Finger
EIG je elektrické tříprsté paralelní chapadlo, které je vybaveno dvěma symetricky paralelními prsty.
Výhody:
Kompaktní velikost.
Štíhlé obdélníkové tělo s pěti montážními pozicemi pro flexibilní montáž.
Ovládání úchopu: nastavení síly a polohy.
Rychlá doba otevření/zavření s nastavením rychlosti.
Zpětná vazba uchopení a detekce dílu: stav uchopovače lze odečíst v PLC/řídicí jednotce a vizualizovat na jednotce prostřednictvím LED diod.
Více komunikačních režimů: chapadlo podporuje protokol Modbus RTU a řízení v režimu IO. Další protokoly, jako je USB a ETHERNET, lze implementovat prostřednictvím převodníku protokolů.
Ovládání chapadla prostřednictvím vestavěného ovladače.
Základní přehled
| Model | Zdvih na čelist | Uchopovací síla na čelist | Celková uchopovací síla | Doba otevření/zavření |
Nominální proud |
Maximální proud | IP třída ochrany | Opakovatelná přesnost | Doporučená m břemene | Hmotnost |
| (mm) | (N) | (N) | (s) | (A) | (A) | (mm) | (kg) | (kg) | ||
| EIG3-10010 | 10 | 3 - 10 | 9 - 30 | 0,3 / 0,3 | 0,30 | 0,60 | IP 20 | ± 0,03 | 0,10 | 0,43 |
Pozn.
Komunikační rozhraní:
- Standardní: Modbus RTU (RS485), Digitální I/O
- Volitelně: Modbus (Modus Modus), Modus (Modus) (Modus) (Modus (Modus)): TCP/IP, USB2.0, CAN2.0A, PROFINET, EtherCAT.
Jmenovité napětí 24 V DC ± 10 %
Okolní teplota 0 - 40 °C, < 85 % relativní vlhkosti vzduchu
Emise hluku (akustický tlak) ≤ 50 dB(A) v každém směru
