H..S | Rotační Manipulátor

Pohyb realizován pomocí dvouvačkového mechanizmu

4 velikosti → H65S / H80S / H105S / H130S

Lineární zdvih → až 120mm

Délka ramen pro držení kusů → až 500mm

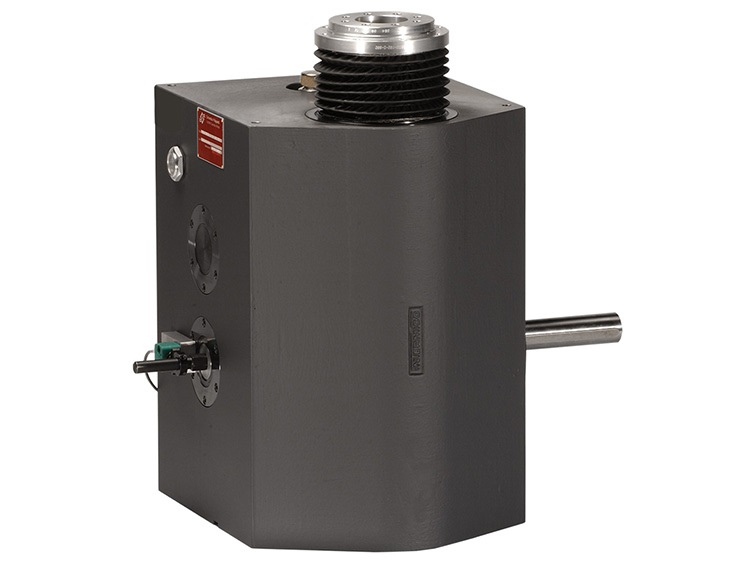

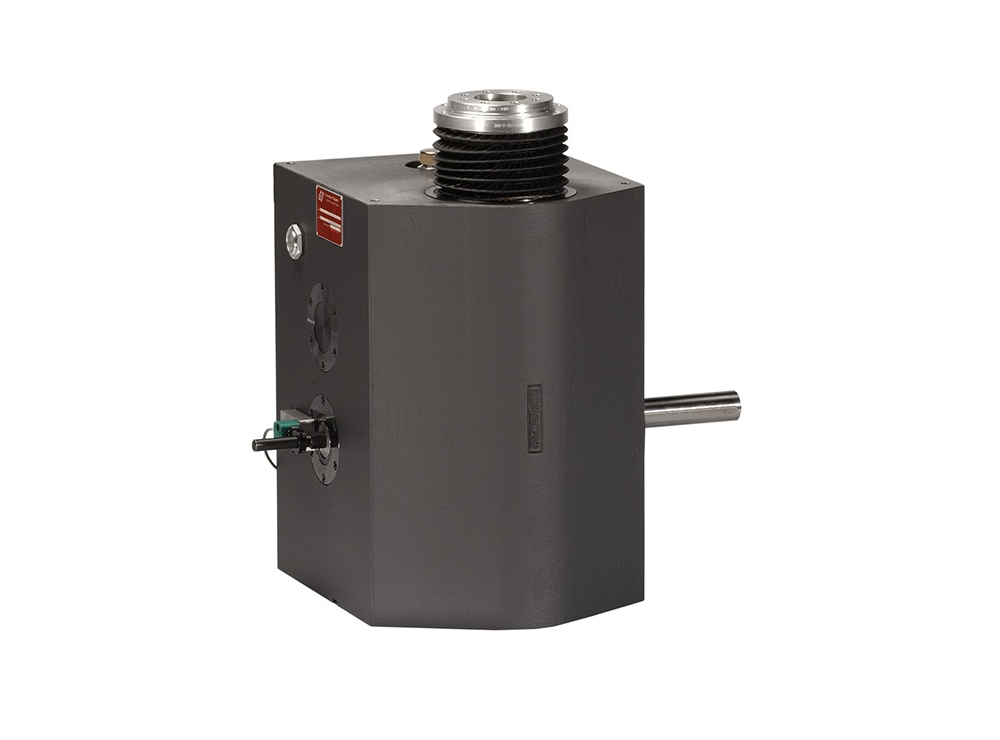

Rotační manipulátor H..S od COFIL | Efektivní a přesné řešení pro automatizaci

Rotační jednotky řady H..S od společnosti Cofil jsou vysoce přesné a spolehlivé komponenty určené pro aplikace vyžadující řízené oscilace a otočné pohyby. Díky robustní konstrukci a optimalizované mechanice se tyto jednotky hodí pro širokou škálu průmyslových automatizačních systémů.

Jsou to konjugované dvouvačkové mechanismy, které transformují vstupní rovnoměrný rotační pohyb na typické pohyby rotačního sběrače, tj. rotační přerušovaný pohyb a lineární střídavý pohyb.

Technická specifikace:

4 standardní modely: H65S / H80S / H105S / H130S

Maximální oscilace: až 90°

Rotace v jednom směru: až 180°

Lineární zdvih: až 120mm

Délka ramen pro uchopení dílu: až 500mm

Maximální zatížení: 10kg při rychlosti 40 cyklů/min

Oblast použití:

Tyto rotační jednotky nacházejí využití v různých automatizovaných procesech, například: manipulace s obrobky v montážních a výrobních linkách, indexování a přesné polohování dílů, pick & place aplikace v robotizovaných systémech.

Díky vysoké rychlosti, přesnosti a robustnosti jsou modely H..S ideální volbou pro náročné průmyslové aplikace vyžadující spolehlivý a dynamický rotační pohyb.
