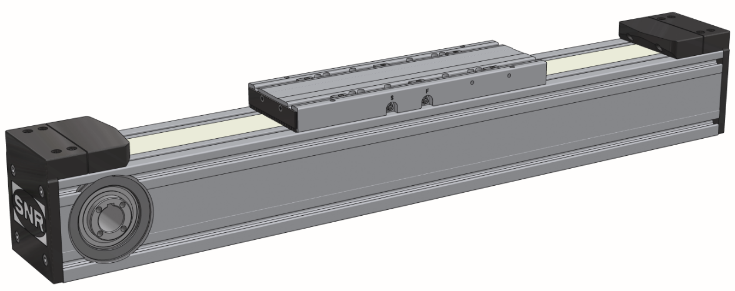

AXC-Z řemenový pohon

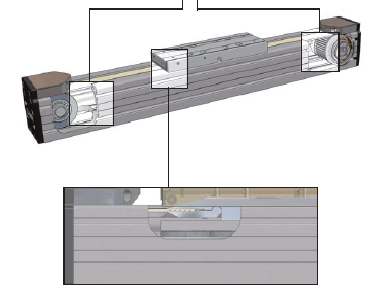

beltZákladem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí ozubeného řemene.

Maximální dosahovaná rychlost až 15m/s. Maximalní délka modulu až 8m. Lineární osa s ozubeným řemenem je vhodná pro rychlou manipulaci a polohování.

Všechny osy jsou vybaveny ozubeným řemenem AT nebo STD. Jedná se o PU řemeny s integrovaným ocelovým kordem. Použití černých řemenů zabraňuje zbarvení (stárnutí) pod UV zářením. Tyto řemeny se vyznačují také následujícími vlastnostmi: nízké opotřebení, bezúdržbový, vysoká pevnost v tahu, vysoká přesnost (tolerance rozteče ± 0,2mm/m), odolnost proti UV záření, teplotní rozsah -25°C až +75°C, speciální verze pro použití až -25°C, nízká hladina hluku, verze se schválením pro potravinářský průmysl.

AXC-Z je k dispozici v pěti velikostech (40, 60, 80, 100, 120mm). Tyto moduly mohou být vybaveny kladičkovým vedením nebo profilovým kuličkovým vedení. Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.


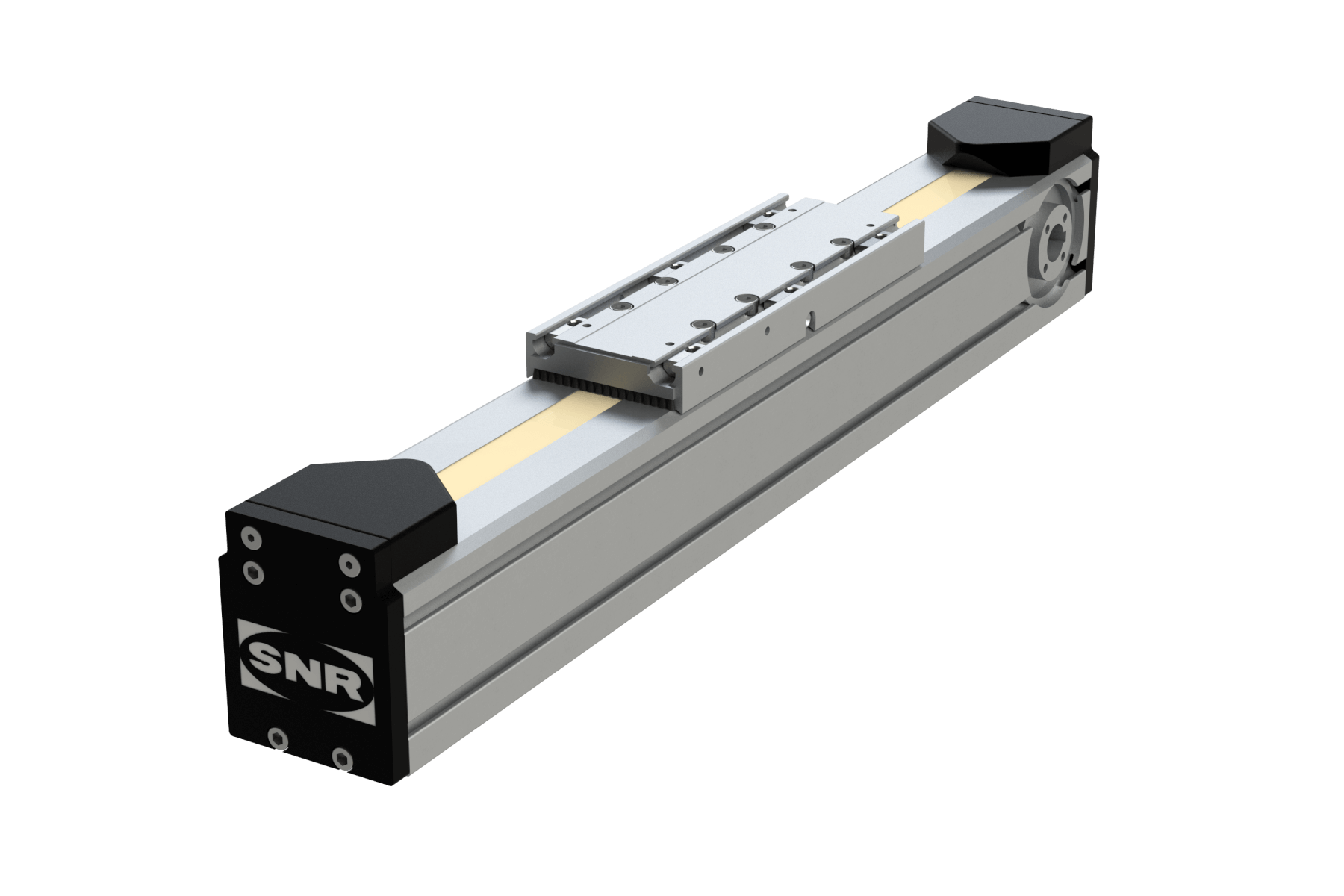

Základní charakteristika:AXC z

  • Použití pro dynamické aplikace
  • Vhodné i pro delší zdvihy
  • Cenově dostupné
  • Bezúdržbový řemenový pohon
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Možnost dodání hnací řemenice s dírou nebo výstupní hřídelí
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Možnost zvýšené účinnosti krytí proti vnějším nečistotám
  • Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z

Typ lineárního vedení:

vedeni2

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2)
v (m/s)
Kuličkové vedení B standartní 50 5 pro vysoké zatížení / 1 centrální kolejnice
Kuličkové vedení C dlouhý 50 5 pro vysoké zatížení / 1 centrální kolejnice
Kuličkové vedení D standartní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kladičkové vedení L standartní 50 15 pro vysoké rychlosti a dlouhé zdvihy
Kladičkové vedení M dlouhý 50 15 pro vysoké rychlosti a dlouhé zdvihy

Maximální statická a dynamická únosnost:koo

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Statické
Dynamické Statické Dynamické
Fy (N) Fz (N) Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 Z L 330 300 310 170 2,8 4,5 7,4 2,4 3,9 7,0
AXC 60 Z B 4 860 9 650  2 800 2 800 66 350 180 19 100 100
AXC 60 Z L 840 550  840 500 10 27 41 10 27 41
AXC 80 Z B 7 900 16 000  4 650 4 650 150 800 400 43 235 235
AXC 80 Z C 7 900 16 000  4 650 4 650 150 950 590 43 350 350
AXC 80 Z L 3 400 2 300  3 400 2 300 60 110 170 60 110 170
AXC 100 Z B 11 200 16 500  5 000 5 000 175 900 560 52 275 275
AXC 100 Z C 11 200 16 500  5 000 5 000 175 2 100 1 260 52 630 630
AXC 100 Z D 23 750 23 750  7 000 7 000 680 1 100 1 100 200 325 325
AXC 100 Z L 3 400 2 300  3 400 2 300 87 120 180 87 120 180
AXC 120 Z B 18 800 28 500  9 650 9 650 365 2 600 1 730 120 875 875
AXC 120 Z C 18 800 35 250  10 500 10 500 450 7 000 3 770 140 2 150 2 150
AXC 120 Z L 5 100 3 400  5 100 3 400 110 260 390 110 260 390
AXC 120 Z M 6 800 4 500  6 800 4 500 150 530 790 150 530 790

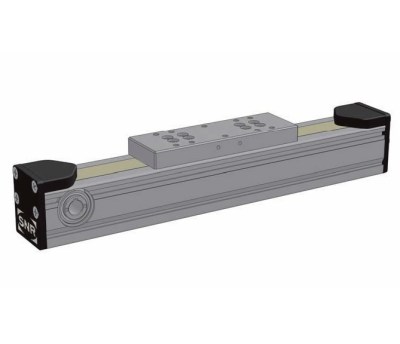

  • AXC 40 Z
    Profil: 40x53 / Maximální dynamické zatížení řemene: 210N / Maximální délka modulu 6000mm / Maximální rychlost: až 15m/s

    NTN SNR logo
    Lineární modul série AXC-Z - velikost: 40 - základní rozměr: 40x52 - pohon: řemen - typ vedení: kladičkové vedení - maximální délka modulu: 6000mm
    ... Learn More

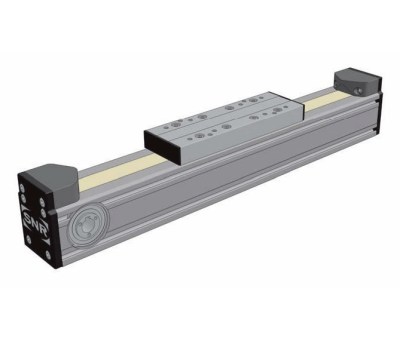

  • AXC 60 Z
    Profil: 60x80 / Maximální dynamické zatížení řemene: 560N / Maximální délka modulu 8000mm / Maximální rychlost: až 15m/s

    NTN SNR logo
    Lineární modul série AXC-Z - velikost: 60 - základní rozměr: 60x80 - pohon: řemen - typ vedení: lineární profilové kuličkové / kladičkové vedení - maximální délka modulu s profilovým kuličkovým vedením: 8000mm - maximální délka modulu s kladičkovým vedením: 6000mm
    ... Learn More

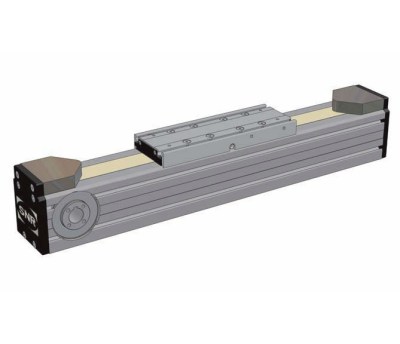

  • AXC 80 Z
