Globoidní bezvůlová vačka zaručuje vysokou tuhost a přesnost

Pohon asynchronní motor + šneková převodovka + omezovač momentu

4 velikosti → RIG 03 / RIG 04 / RIG 06 / RIG 09

Vysoká variabilita provedení řešení (počet indexovaných pozic 2-32)

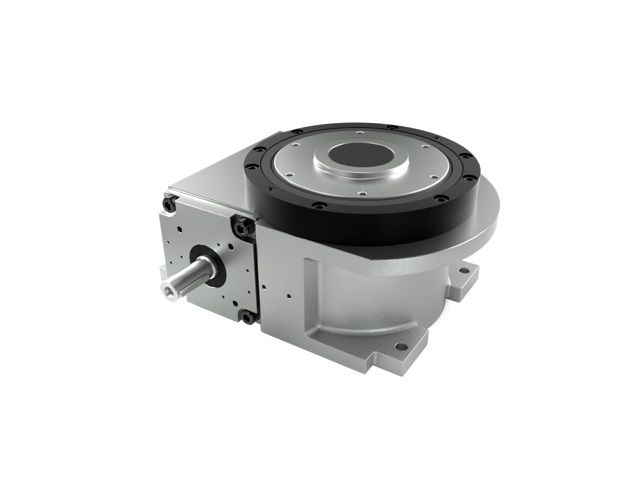

Indexovací stůl RIG | Rigidial Rotary Table ... Globoidní vačkové indexovací stoly

Základní popis produktu:

RIGIDIAL stoly jsou globoidní vačkové indexovací jednotky, které převádějí nepřetržitý rotační pohyb na krokový indexovací pohyb.

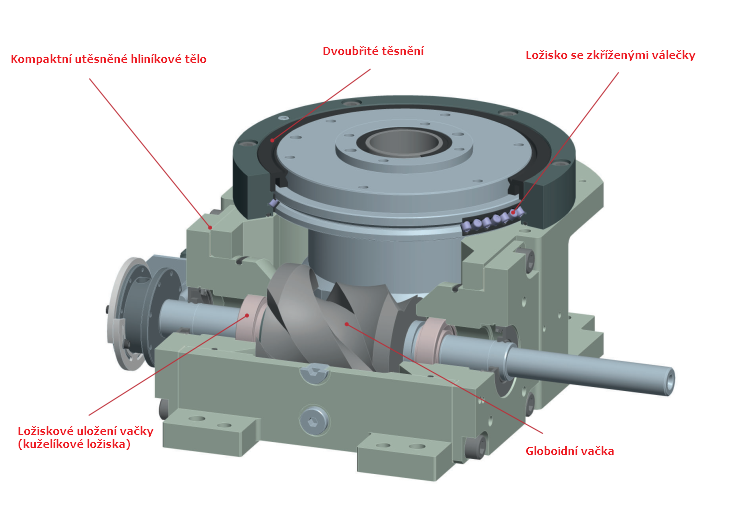

Indexovací deska je uložena na křížovém válečkovém ložisku s velkým průměrem, které poskytuje vysokou axiální i momentovou únosnost, a přitom zachovává vynikající přesnost a tuhost. Globoidní vačka zajišťuje vysokou odolnost proti opotřebení, plynulý chod, přesné a opakovatelné polohování bez vůle.

Dostupná je široká škála standardních pohybových variant, včetně 2-staničního pohybu (180° rotace), který je ideální pro aplikace sklápění nebo výměny dílů. Stůl je vysoce přizpůsobitelný pro aplikace v omezených prostorách a může být montován v libovolné poloze.

Na přání může být stůl dodán s pevným nebo otočným centrálním průchozím hřídelem. Rovněž je možné jej nakonfigurovat s výstupním prstencem pro montáž na strop nebo v obrácené poloze.

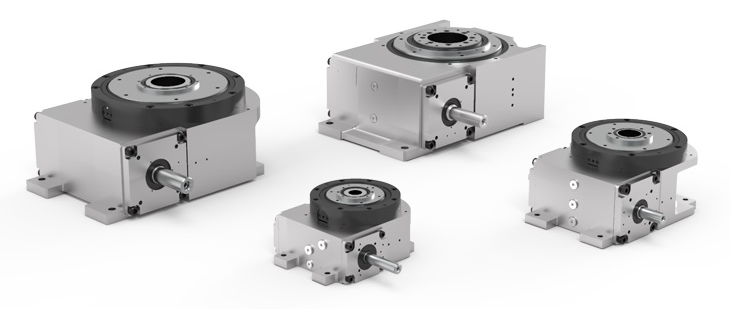

Indexovací stoly RIG jsou dostupné ve čtyřech velikostech: RIG03, RIG04, RIG06 a RIG09, což umožňuje jejich škálovatelné nasazení v různých aplikacích s náročnými požadavky na únosnost, přesnost a dynamiku pohybu.

Oblast použití:

Stůl RIG nachází uplatnění v širokém spektru průmyslových odvětví – od automobilového a lékařského průmyslu až po balení a plnění.

Je navržen pro práci v různých provozních podmínkách, od extrémně nízkých rychlostí až po vysoké rychlosti se středně vysokým zatížením.

Optimalizovaný profil vačky zajišťuje plynulý a přesný pohyb, zatímco velký centrální otvor (dutá hřídel) na výstupním disku umožňuje snadný průchod přívodů nezbytných pro provoz systému.

Režimy cyklu:

1) Cyklus na vyžádání - Tento režim je určen pro aplikace, kde doba klidu (dwell period) je výrazně delší než samotná doba indexování.

Princip činnosti: Klidová fáze je řízena vačkou, která je přímo namontována na vstupní hřídeli stolu. Vačka ovládá snímač, který předává signál PLC pro zastavení motoru nebo pro odpojení spojky-brzdy během mechanické klidové fáze vačky. Po dokončení montáže, výrobní operace nebo kontroly PLC znovu spustí motor a otočí výstupní desku do další stanice. PLC následně čeká na dosažení mechanické klidové fáze vačky, aby opět zastavilo motor a proces zopakovalo. Vhodné pro aplikace s dlouhou čekací dobou mezi jednotlivými pohyby.

2) Nepřetržitá rotace - Tento režim se využívá v rychlých aplikacích s vysokým výrobním taktem, kde je celý pracovní cyklus prováděn během jedné otáčky vstupní hřídele.

Princip činnosti: Každá jednotlivá operace je synchronizována s konkrétní částí rotace hlavní hřídele.Tento režim je ideální pro vysokorychlostní výrobní procesy, kde je nutná plynulá a přesná synchronizace pracovních operací s rotací stroje. Vhodné pro aplikace s kontinuálním výrobním tokem a vysokými požadavky na rychlost a přesnost.
