Obecný popis produktu:

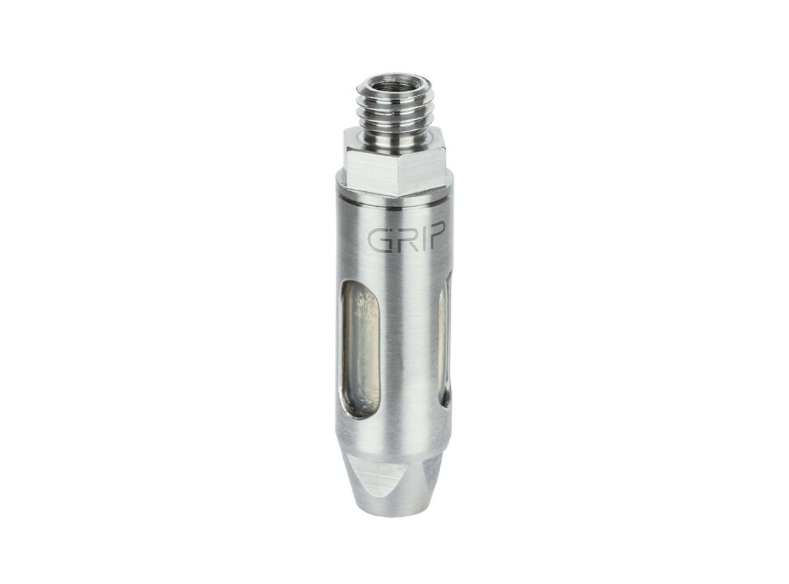

GI Internal Gripper je nafukovací uchopovač pro vnitřní uchopení. Vnitřní chapadla se zanořují do vyvrtaných otvorů. Pneumatický tlak působící na silikonovou membránu zvětšuje vnější průměr chapadla a tím zajišťije dokonalé uchopení. Silikonová membrána se po uvolnění tlaku automaticky stáhne.
Výhody GI:
- Umožňuje uchopení předmětů s malými otvory
- Zkosený konec zajišťuje hladké vkládání / provoz
- K dispozici v několika velikostech 5mm-20mm (1mm přírůstky)
- Rozsah provozních teplot: -40 až 300°Celsia
- Odolný – více než 500 000 cyklů
- Vyměnitelná silikonová membrána
- Lehká váha
- Jednoduchý princip uchopení
- Ideální pro vytahování výrobků při aplikacích vstřikování do formy
Vnitřní chapadla GI lze upravit tak, aby vyhovovaly vašim potřebám. Zeptejte se na speciální aplikace..
GI005-008 | ovládaný pneumaticky
GI005-008 |
||
Označení | Vhodné pro otvory Ø (mm) |
Manipulovatelná hmotnost (kg) |
GI005 | 5,1 - 6,0 | 0,4 |
GI006 | 6,1 - 7,0 |
0,5 |
GI007 | 7,1 - 8,0 |
0,7 |
GI008 | 8,1 - 9,0 |
1,7 |
GI009-012 | ovládaný pneumaticky
GI009-012 |
||
Označení | Vhodné pro otvory Ø (mm) |
Manipulovatelná hmotnost (kg) |
GI009 | 9,1 - 10,0 | 1,7 |
GI010 | 10,1 - 11,0 |
2,0 |
GI011 | 11,1 - 12,0 |
2,5 |
GI012 | 12,1 - 13,5 |
3,0 |
GI013-016 | ovládaný pneumaticky
GI013-016 |
||
Označení | Vhodné pro otvory Ø (mm) |
Manipulovatelná hmotnost (kg) |
GI013 | 13,1 - 14,5 | 4 |
GI014 | 14,1 - 15,5 |
4,5 |
GI015 | 15,1 - 16,5 |
4,5 |
GI016 | 16,1 - 17,5 |
5,0 |
GI017-020 | ovládaný pneumaticky
GI017-020 |
||
Označení | Vhodné pro otvory Ø (mm) |
Manipulovatelná hmotnost (kg) |
GI017 | 17,1 - 18,5 | 5,0 |
GI018 | 18,1 - 19,5 |
5,0 |
GI019 | 19,1 - 20,0 |
6,0 |
GI020 | 20,1 - 21,5 |
6,0 |
