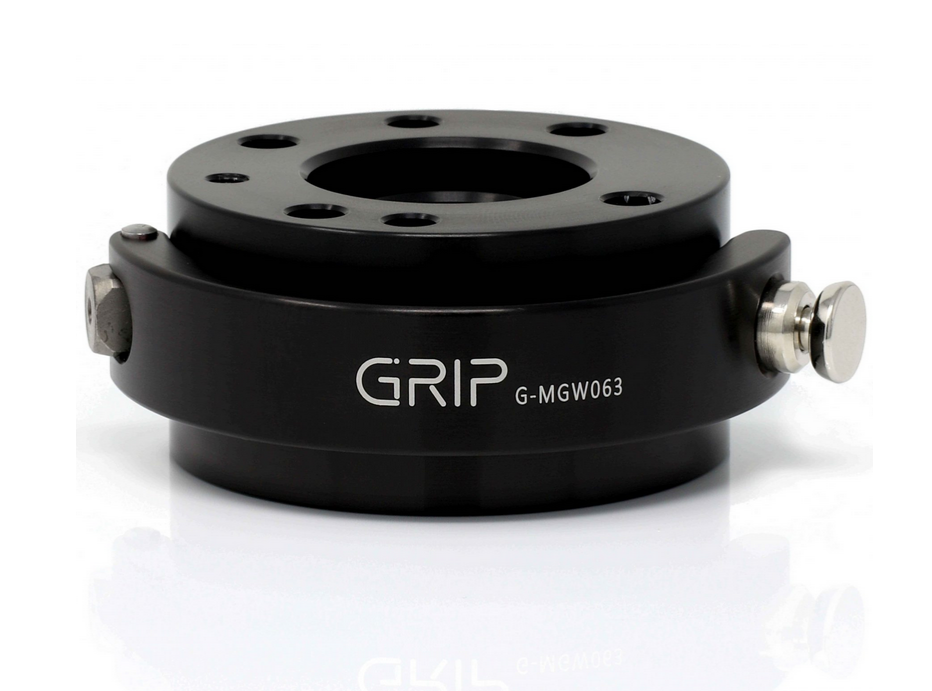

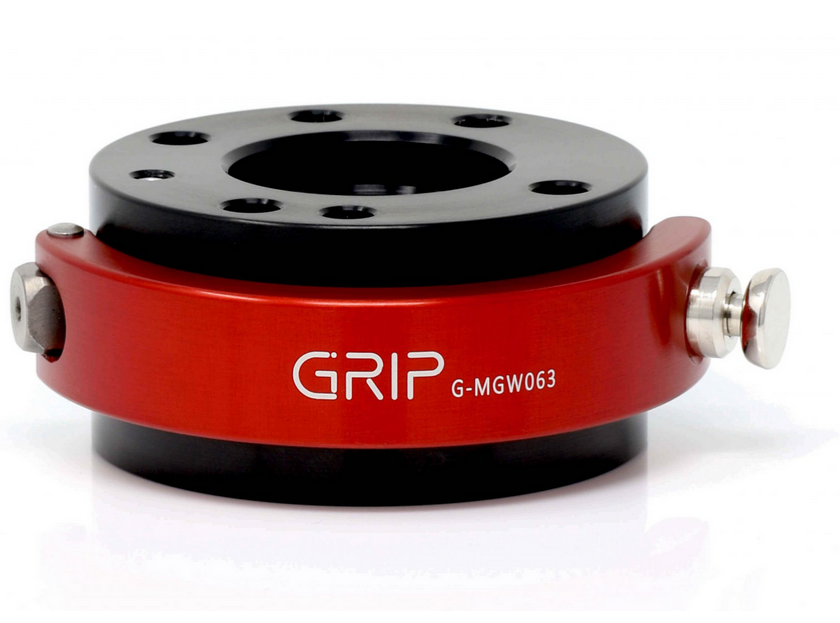

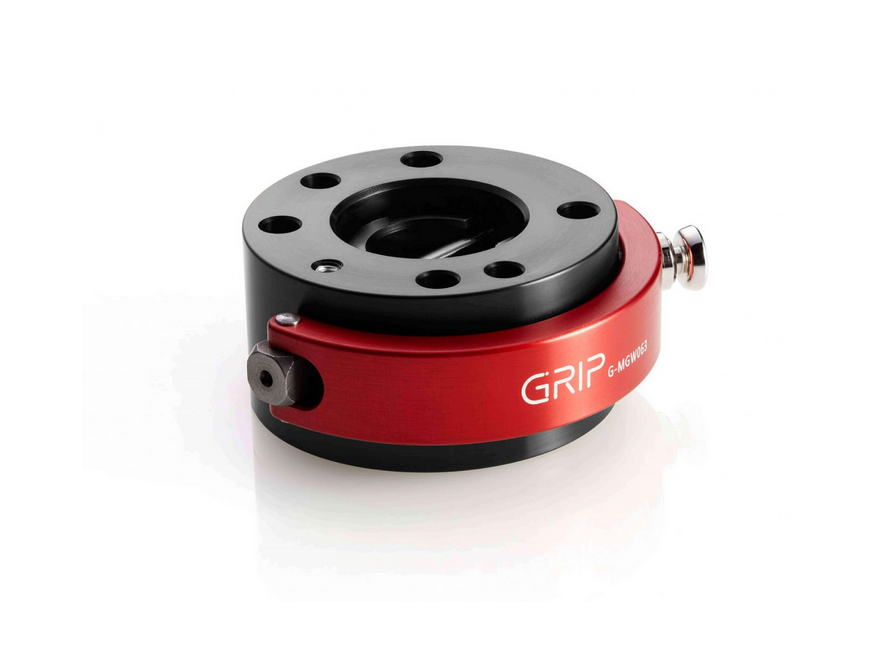

MGW systém manuální výměny   |   Rychle - Intuitivně - Bezpečně - 5.000/10.000 cyklů výměny

Popis produktu:

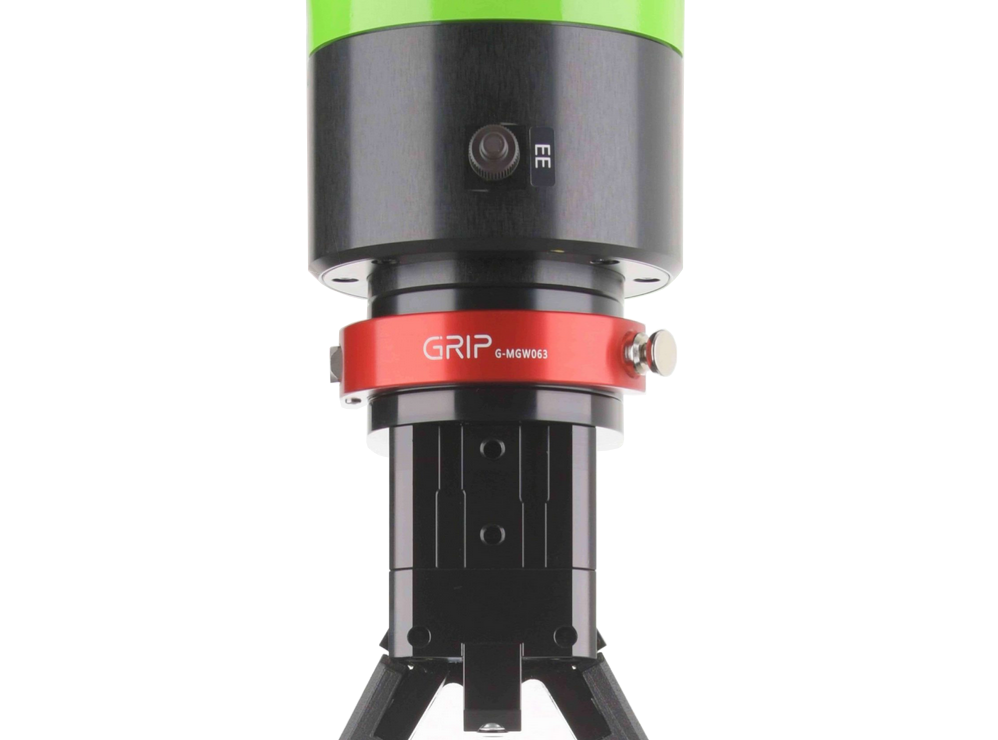

MGW systém je univerzální manuální Tool-Changer nástrojů vhodný pro každou aplikaci, který prošel mnoha vylepšeními. Nový systém je kvalitnější a nabízí větší bezpečnost a přesnost. Inovace jsou reakcí na aktuální požadavky našich zákazníků. Středící kotouč lze nainstalovat jak na horní sestavu (strana robota), tak na spodní sestavu (strana nástroje) robota a zajišťuje, že nástroje jsou správně vyrovnány s ramenem robota.

  • Rozhraní podle DIN EN ISO 9409-1
  • Odolný – více než 5000/10 000 změn aplikace bez ztráty přesnosti
  • Odolává vysoké zátěži
  • Díky integrované ovládací páce není potřeba žádný nástroj
  • Intuitivní ovládání
  • Lze uvolnit a zavřít jednou rukou
  • Ochrana proti neúmyslnému otevření pro dynamické aplikace
  • Pružinový pojistný kolík zajišťuje ruční páku proti samovolnému uvolnění
  • Lehký vyrobený z vysoce pevného hliníku, eloxovaný

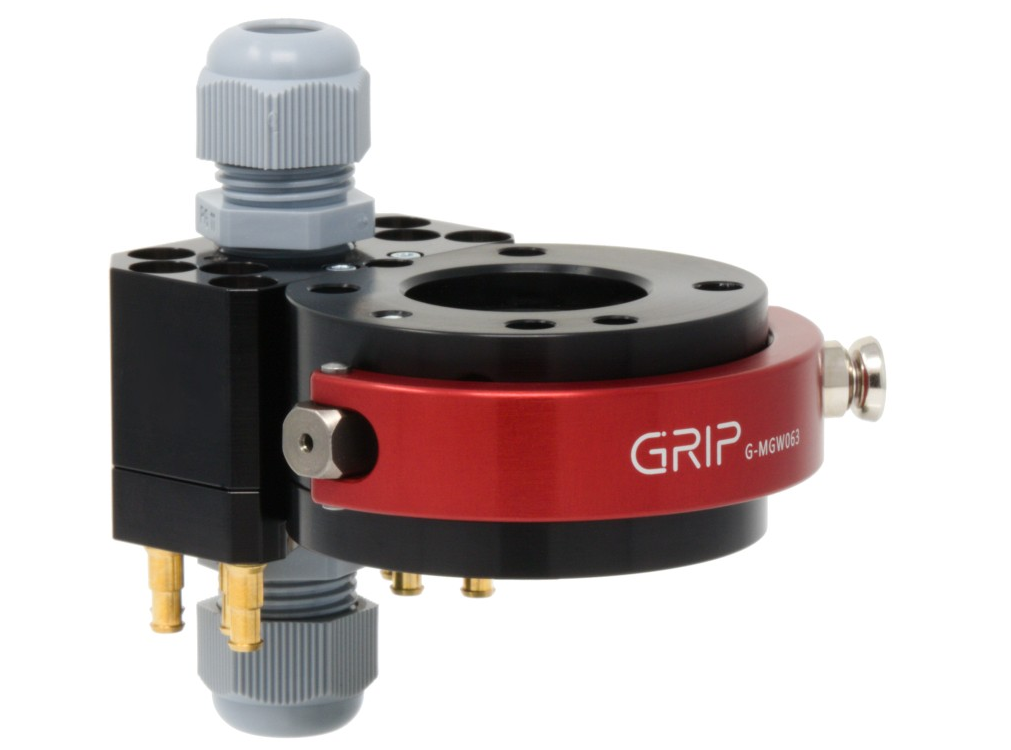

  • Volitelná montážní plocha pro průchod energie

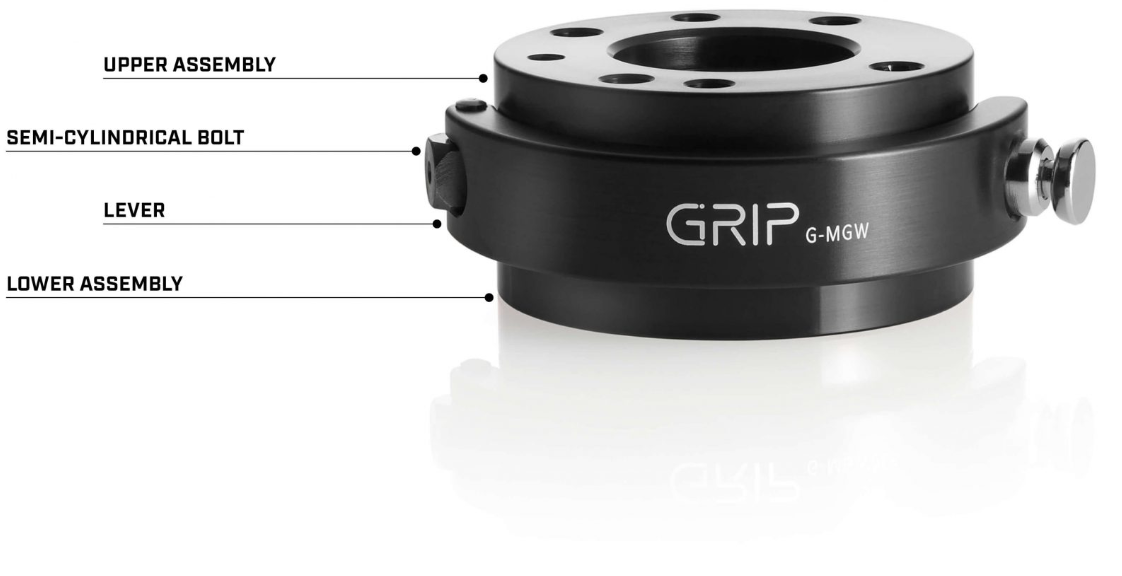

Otočením půlválcového šroubu o 180° jsou horní a spodní sestava zajištěny dohromady. Při zamykání je spodní sestava vytažena nahoru pomocí páky. Středící kotouč lze nainstalovat jak na horní sestavu (strana robota), tak na spodní sestavu (strana nástroje) robota a zajišťuje, že nástroje jsou správně vyrovnány s ramenem robota.



mgw

Technická data
Velikost
 Základní rozměry
 Provedení* Hmotnost (kg)
 Maximální doporučené zatížení (kg) Příslušenství
Ø x výška (mm)
 MEK
MGW 050 50 x 30 MGW050 0,20 10 ✗
MGW 050 50 x 30 MGW050-N 0,42 16 ✗
MGW 050 50 x 30 MGW050-V 0,35 14 ✗
MGW 063 63 x 38 MGW063 0,35 16 ✓
MGW 063 63 x 38 MGW063-N 0,72 22 ✓
MGW 063 63 x 38 MGW063-V 0,72 20 ✓
MGW 080 80 x 45 MGW080 0,60 20 ✓
MGW 080 80 x 45 MGW080-N 1,45 28 ✓
MGW 100 100 x 47 MGW100 1,10 28 ✓
MGW 100 100 x 47 MGW100-N 2,60 39 ✓
MGW 125 125 x 50 MGW125 1,90 40 ✓
MGW 125 125 x 50 MGW125-N 4,40 55 ✓
MGW 160 160 x 70 MGW160 4,10 75 ✓
MGW 160 160 x 70 MGW160-N 10,50 120 ✓



* Materiálové provedení:

   MGWxxx ... hliníková slitina / eloxovaný povrch  |  např.MGW050

   MGWxxx-N ... ocel / nitridováno  |  např.MGW050-N

   MGWxxx-V ... nerezová ocel  |  např.MGW050-V
