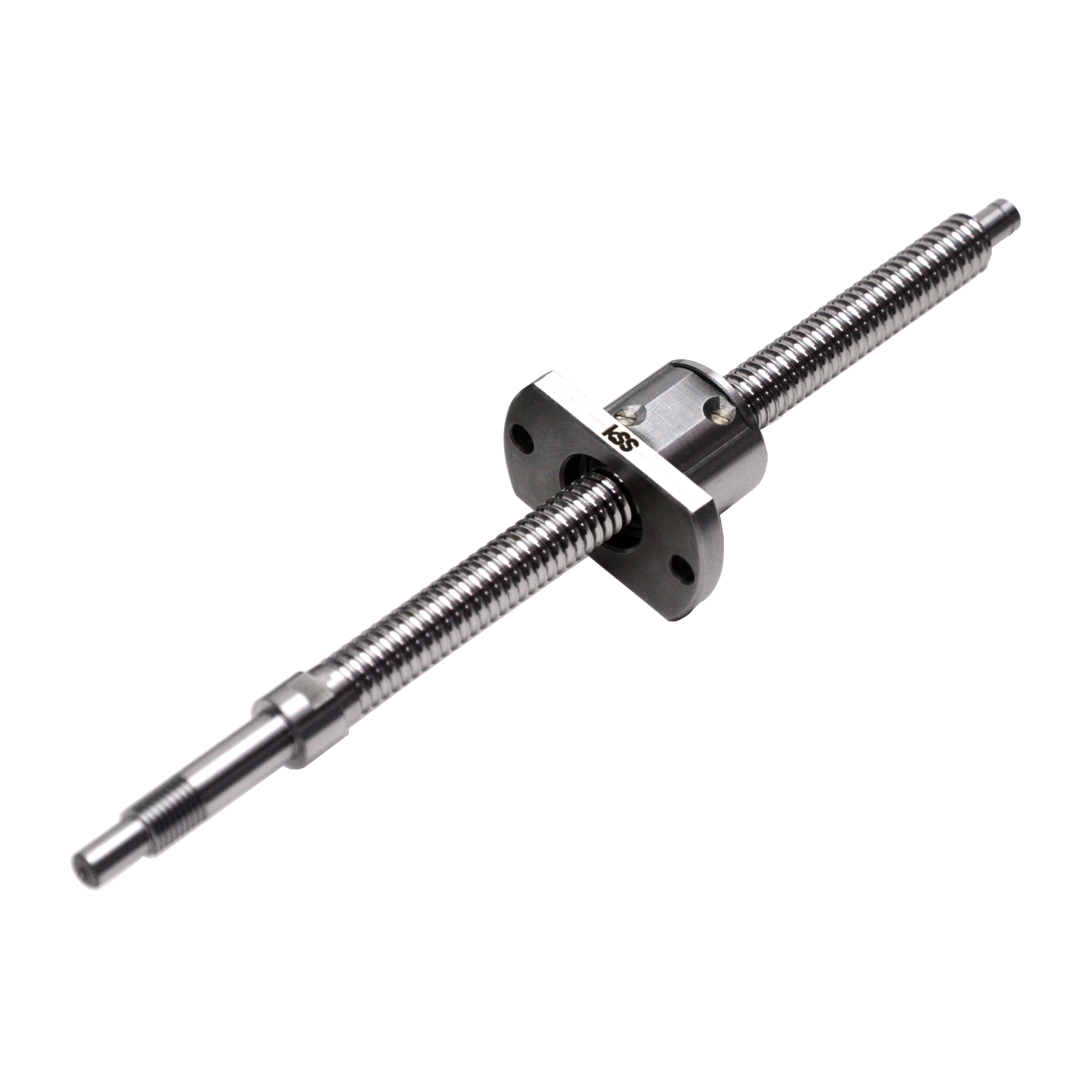

Válcované miniaturní šrouby
Od zahájení výroby a prodeje kuličkových šroubů v roce 1978 v Japonsku společnost KSS neustále pracuje na vývoji produktů. Společnost KSS nabízí 2 typy válcovaných kuličkových šroubů, z nichž jeden je standardní produkt, který je skladovou položkou s krátkou dodací lhůtou, druhý jsou určený pro opracování dle zákaznického výkresu s nestandardními konci šroubu. V nabídce jsou také kulčikové šrouby s maticí v nerezovém provedení (SSR a SSRT).
Pro splnění požadavku zákazníka na rychlé dodání má KSS specifikovaný typ modelu na skladě. Konfigurace konce šroubu je standardizovaná (dle katalogového listu u každého typu) čímž je možné snížit počet konstrukčních procesů u zákazníka. Skladové typy jsou: SR / SSR / SRT / SSRT / PSR / PSTR
Aby dokázal výrobce vyhovět i specifickým potřebám požadovaného designu zákazníka, nabízí KSS také výrobu šroubu dle výkresové dokumentace. Pro snížení procesu navrhování a zkrácení času na technickou specifikaci je každý typ matice standardizován. Mezi tyto typy se řadí: MRB / BSR / MSR
Od zahájení výroby a prodeje kuličkových šroubů v roce 1978 v Japonsku společnost KSS neustále pracuje na vývoji produktů. Společnost KSS nabízí 2 typy válcovaných kuličkových šroubů, z nichž jeden je standardní produkt, který je skladovou položkou s krátkou dodací lhůtou, druhý jsou určený pro opracování dle zákaznického výkresu s nestandardními konci šroubu. V nabídce jsou také kulčikové šrouby s maticí v nerezovém provedení (SSR a SSRT).
Pro splnění požadavku zákazníka na rychlé dodání má KSS specifikovaný typ modelu na skladě. Konfigurace konce šroubu je standardizovaná (dle katalogového listu u každého typu) čímž je možné snížit počet konstrukčních procesů u zákazníka. Skladové typy jsou: SR / SSR / SRT / SSRT / PSR / PSTR
Aby dokázal výrobce vyhovět i specifickým potřebám požadovaného designu zákazníka, nabízí KSS také výrobu šroubu dle výkresové dokumentace. Pro snížení procesu navrhování a zkrácení času na technickou specifikaci je každý typ matice standardizován. Mezi tyto typy se řadí: MRB / BSR / MSR
-

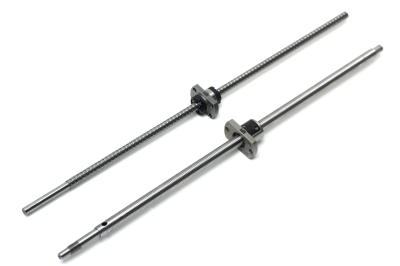

SR / SSR série
Miniaturní kuličkový šroub / Válcovaný / Přírubová matice / Přesnost C7, C10 / Možnost úpravy konců šroubu / Nerezové provedení SSR
Miniaturní kuličkový šroub série SR / SSR
Provedení: SR ... standardní / SSR ... nerezové Typ matice: jednoduchá přírubová Typ šroubu: válcovaný Dostupné průměry: 4 / 5 / 6 / 8 / 10 / 12 / 14 / 15 Dostupné stoupání: 1 / 2 / 2,5 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 Přesnost: C7 / C10 (dle JIS) Předpětí: C7 (maximální vůle 0,020mm) / C10 (maximální vůle 0,050mm) Příklad objednání: SR 06 01 K - 200 R 200 C7 (viz katalogový list) ... Learn More -

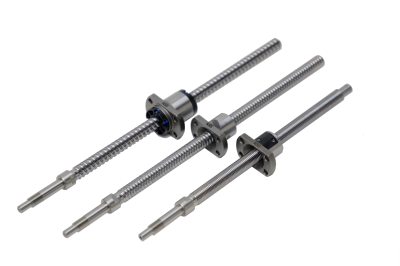

SRT / SSRT série
Miniaturní kuličkový šroub / Válcovaný / Přírubová matice / Přesnost C7, C10 / Možnost úpravy konců šroubu / Nerezové provedení SSRTMiniaturní kuličkový šroub série SRT / SSRT
Provedení: SRT ... standardní / SSRT ... nerezové Typ matice: jednoduchá přírubová Typ šroubu: válcovaný Dostupné průměry: 4 / 5 / 6 / 8 / 10 / 12 Dostupné stoupání: 1 / 2 / 2,5 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 Přesnost: C7 / C10 (dle JIS) Předpětí: C7 (maximální vůle 0,020mm) / C10 (maximální vůle 0,050mm) Příklad objednání: SRT 04 01 K - 086 R 126 C7 B 1 X (viz katalogový list) ... Learn More -

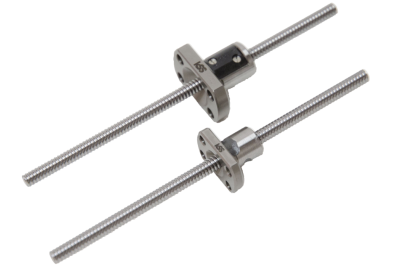

PSR / PSRT série
Miniaturní kuličkový šroub / Válcovaný / Přírubová matice / Přesnost C5 / Možnost úpravy konců šroubu / Provedení s čepem PSRTMiniaturní kuličkový šroub série PSR / PSRT
Provedení: PSR ... standardní / PSRT ... s čepem Typ matice: jednoduchá přírubová Typ šroubu: válcovaný Dostupné průměry: 4 / 6 / 8 / 10 / 12 Dostupné stoupání: 1 / 2 / 12 Přesnost: C5 (dle JIS) Předpětí: C5 (maximální vůle 0,005mm) / bez axiální vůle (na vyžádání) Příklad objednání: PSR 08 01 K - 230 R 230 C5 (viz katalogový list) PSRT 08 01 K - 155 R 204 C5 B 0 X (viz katalogový list) ... Learn More -

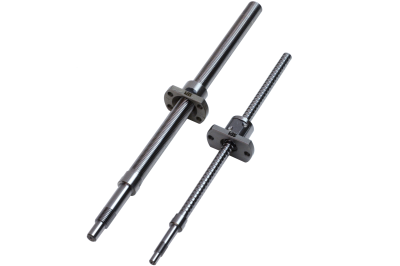

MRB série
Miniaturní kuličkový šroub / Válcovaný / Přírubová matice / Přesnost C7, C10 / Úprava dle výkresové dokumentace / Možnost nerezového provedeníMiniaturní kuličkový šroub série MRB
Typy matic: jednoduchá přírubová Typ šroubu: válcovaný Dostupné průměry: 4 / 5 / 6 / 8 / 10 / 12 / 13 / 14 / 15 Dostupné stoupání: 1 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 Přesnost: C7 / C10 Příklad objednání: MRB 10 02 K - 100 R 120 C3 - 05 (viz katalogový list) Poznámka: nutno doložit výkres ... Learn More -

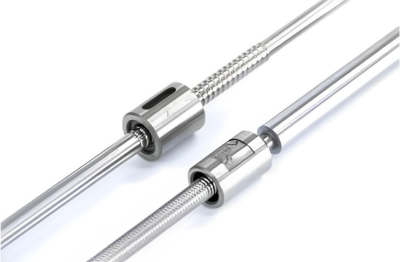

BSR série
Miniaturní kuličkový šroub / Válcovaný / Přírubová matice / Přesnost C7, C10 / Úprava dle výkresové dokumentace / Možnost nerezového provedeníMiniaturní kuličkový šroub série BSR
Typy matic: jednoduchá válcová Typ šroubu: válcovaný Dostupné průměry: 4 / 5 / 6 / 8 / 10 / 12 / 14 Dostupné stoupání: 1 / 2 / 2,5 / 3 / 4 / 5 / 6 Přesnost: C7 / C10 Příklad objednání: BSR 10 02 - 100 R 120 C3 - 05 (viz katalogový list) Poznámka: nutno doložit výkres ... Learn More -

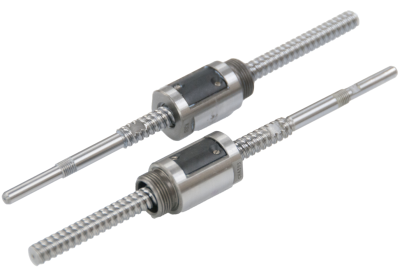

MSR série
Miniaturní kuličkový šroub / Válcovaný / Válcová se závitem / Přesnost C7, C10 / Úprava dle výkresové dokumentace / Možnost nerezového provedeníMiniaturní kuličkový šroub série MSR
Typ matice: válcová s vnějším závitem Typ šroubu: válcovaný Dostupné průměry: 4 / 8 / 10 / 12 / 14 Dostupné stoupání: 1 / 2 / 2,5 / 3 / 4 / 5 Přesnost: C3 / C5 (dle JIS) Příklad objednání: MSR 10 02 B - 100 R 120 C3 - 05 (viz katalogový list) ... Learn More
