AXS-T teleskopické jednotky

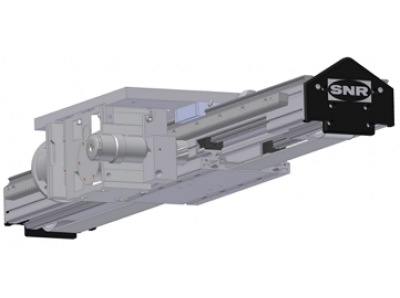

AXS-M gantry jednotky s hřebenem | Příčná osa pro manipulaci s vysokou hmotností
Základní popis
Základem je velmi tuhý hliníkový nebo ocelový profil. Obsahuje vodicí systém dvou paralelních lineárních kuličkových vedení a pohon pomocí ozubeného hřebene a pastorku. Tento typ pohonu se vyznačuje vysokou spolehlivostí. Indukčně kalené ozubení zajišťuje velmi dlouhou životnost. V principu lze vytvořit teroreticky nekonečně dlouhou dráhu, protože hřeben je složen ze segmentů. Lineární osy s ozubeným hřebenem a pastorkem lze použít pro aplikace s požadavkem na vysokou posuvnou sílu.
Maximální dosahovaná rychlost až 300m/min. Maximalní délka modulu až 12m z jednoho kusu profilu. Lineární osy s ozubeným hřebenem a pastorkem jsou vhodné pro manipulaci a polohování s vysokou zátěží (až 2000kg).
Základní charakteristika
- Použití pro aplikace s vysokou zátěží
- Vhodné i pro dlouhé zdvihy

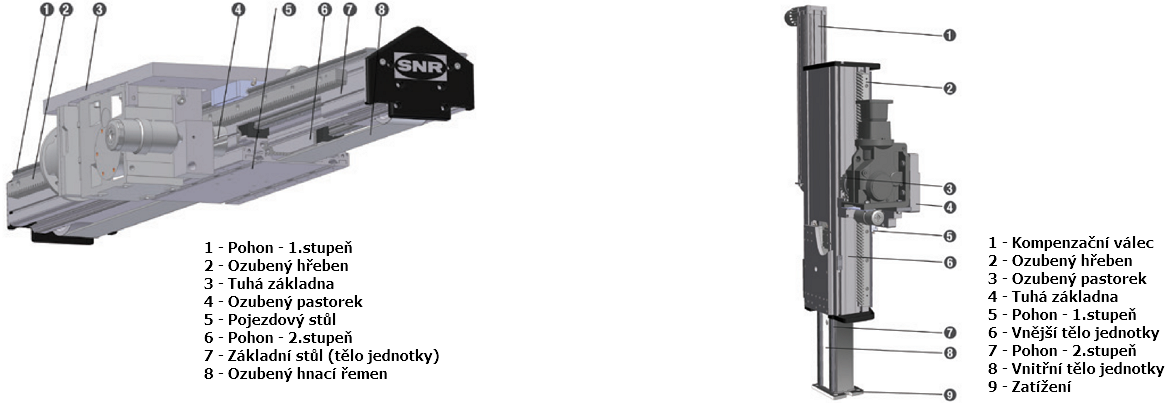

Schéma
Typ lineárního vedení
Typ vedení
Označení
Délka stolku
Charakteristika
Popis
a (m/s2)
v (m/s)
Kuličkové vedení
D
standardní
50
5
pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení
E
dlouhý / pro přímé připojení s jinou lin.osou
50
5
pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení
G
pro přímé připojení s jinou lin.osou
50
5
pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení
H
pro přímé připojení s jinou lin.osou
50
5
pro vysoké zatížení / 2 paralelní kolejnice
Charakteristika únosností (maximální statické a dynamické zatížení)
Typ jednotky
Typ vedení
Stupeň
Silové zatížení
Momentové zatížení
Statické
Dynamické
Statické
Dynamické
Fy (N)
Fz (N)
Fy (N)
Fz (N)
Mx (Nm)
My (Nm)
Mz (Nm)
Mx (Nm)
My (Nm)
Mz (Nm)
AXS 120 TH
D
1
42 500
42 500
16 000
16 000
1 700
AXS 120 TH
D
2
28 500
28 500
12 000
12 000
370
AXS 120 TV
D
1
42 500
42 500
16 000
16 000
1 700
AXS 120 TV
D
2
28 500
28 500
12 000
12 000
370
AXS 200 TH
D
1
70 000
70 000
27 000
27 000
5 250
AXS 200 TH
D
2
33 000
33 000
12 500
12 500
2 500
AXS 240 TH
D
1
57 000
57 000
24 000
24 000
5 700
AXS 240 TH
D
2
42 500
42 500
16 000
16 000
3 550
AXS 240 TH
E
1
70 000
70 000
27 000
27 000
7 000
AXS 240 TH
E
2
42 500
42 500
16 000
16 000
3 550
AXS 280 TH
D
1
100 000
100 000
36 500
36 500
12 000
AXS 280 TH
D
2
57 000
57 000
24 000
24 000
5 400
AXS 280 TV
D a H
1
70 000
70 000
27 000
27 000
8 500
AXS 280 TV
D a H
2
42 000
42 000
16 000
16 000
2 100
test
test
test
test
AXS-M gantry jednotky s hřebenem | Příčná osa pro manipulaci s vysokou hmotností
Základní popis
Základem je velmi tuhý hliníkový nebo ocelový profil. Obsahuje vodicí systém dvou paralelních lineárních kuličkových vedení a pohon pomocí ozubeného hřebene a pastorku. Tento typ pohonu se vyznačuje vysokou spolehlivostí. Indukčně kalené ozubení zajišťuje velmi dlouhou životnost. V principu lze vytvořit teroreticky nekonečně dlouhou dráhu, protože hřeben je složen ze segmentů. Lineární osy s ozubeným hřebenem a pastorkem lze použít pro aplikace s požadavkem na vysokou posuvnou sílu.
Maximální dosahovaná rychlost až 300m/min. Maximalní délka modulu až 12m z jednoho kusu profilu. Lineární osy s ozubeným hřebenem a pastorkem jsou vhodné pro manipulaci a polohování s vysokou zátěží (až 2000kg).
Základní charakteristika
- Použití pro aplikace s vysokou zátěží
- Vhodné i pro dlouhé zdvihy
Schéma
Typ lineárního vedení
| Typ vedení |
Označení |
Délka stolku | Charakteristika | Popis | |||
| a (m/s2) |
v (m/s) | ||||||
| Kuličkové vedení | D | standardní | 50 | 5 | pro vysoké zatížení / 2 paralelní kolejnice | ||
| Kuličkové vedení | E | dlouhý / pro přímé připojení s jinou lin.osou | 50 | 5 | pro vysoké zatížení / 2 paralelní kolejnice | ||
| Kuličkové vedení | G | pro přímé připojení s jinou lin.osou | 50 | 5 | pro vysoké zatížení / 2 paralelní kolejnice | ||
| Kuličkové vedení | H | pro přímé připojení s jinou lin.osou | 50 | 5 | pro vysoké zatížení / 2 paralelní kolejnice | ||
Charakteristika únosností (maximální statické a dynamické zatížení)
| Typ jednotky | Typ vedení | Stupeň | Silové zatížení | Momentové zatížení | ||||||||
| Statické |
Dynamické | Statické | Dynamické | |||||||||
| Fy (N) | Fz (N) | Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | Mx (Nm) | My (Nm) | Mz (Nm) | |||
| AXS 120 TH | D | 1 | 42 500 | 42 500 | 16 000 | 16 000 | 1 700 | |||||
| AXS 120 TH | D | 2 | 28 500 | 28 500 | 12 000 | 12 000 | 370 | |||||
| AXS 120 TV | D | 1 | 42 500 | 42 500 | 16 000 | 16 000 | 1 700 | |||||
| AXS 120 TV | D | 2 | 28 500 | 28 500 | 12 000 | 12 000 | 370 | |||||
| AXS 200 TH | D | 1 | 70 000 | 70 000 | 27 000 | 27 000 | 5 250 | |||||
| AXS 200 TH | D | 2 | 33 000 | 33 000 | 12 500 | 12 500 | 2 500 | |||||
| AXS 240 TH | D | 1 | 57 000 | 57 000 | 24 000 | 24 000 | 5 700 | |||||
| AXS 240 TH | D | 2 | 42 500 | 42 500 | 16 000 | 16 000 | 3 550 | |||||
| AXS 240 TH | E | 1 | 70 000 | 70 000 | 27 000 | 27 000 | 7 000 | |||||
| AXS 240 TH | E | 2 | 42 500 | 42 500 | 16 000 | 16 000 | 3 550 | |||||
| AXS 280 TH | D | 1 | 100 000 | 100 000 | 36 500 | 36 500 | 12 000 | |||||
| AXS 280 TH | D | 2 | 57 000 | 57 000 | 24 000 | 24 000 | 5 400 | |||||
| AXS 280 TV | D a H | 1 | 70 000 | 70 000 | 27 000 | 27 000 | 8 500 | |||||
| AXS 280 TV | D a H | 2 | 42 000 | 42 000 | 16 000 | 16 000 | 2 100 | |||||
| test | ||||||||||||
| test | ||||||||||||
| test | ||||||||||||
| test | ||||||||||||
-

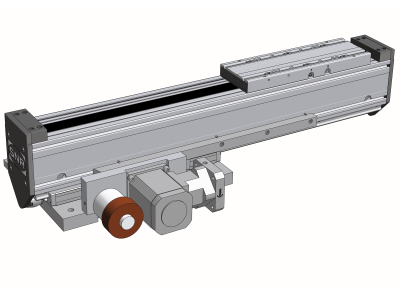

AXS 120 TH | Osa X,Y - horizontální
Profil: 118x216/ Maximální dynamické zatížení řemene: 2500N / Maximální dynamické zatížení pastorku: 2880N / Maximální délka modulu 3000mm / Maximální rychlost: až 10m/sTeleskopická jednotka AXS 120 TH / osa X, Y - horizontální poloha
- velikost: 120 - hliníkový základní profil 118x216mm - pohon 1. stupeň: ozubený hřeben a pastorek - pohon 2. stupeň: ozubený řemen - modul ozubení: 2 - typ řemene: 50AT10 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pastorku: 2880N - povolené dynamické zatížení řemene: 2500N - maximální rychlost 600m/min - maximální délka modulu: 3000mm ... Learn More -

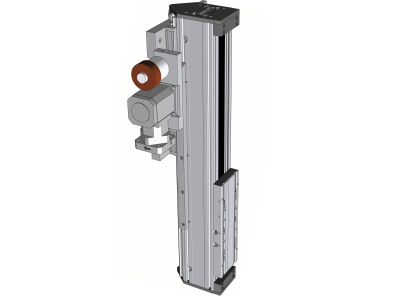

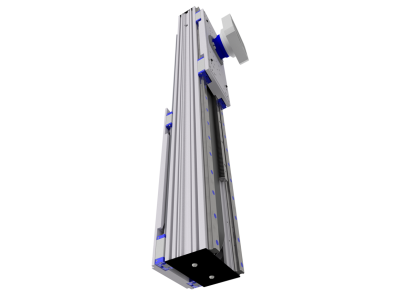

AXS 120 TV | Osa Z - vertikální
Profil: 120x296/ Maximální dynamické zatížení řemene: 2500N / Maximální dynamické zatížení pastorku: 5860N / Maximální délka modulu 4000mm / Maximální rychlost: až 5m/sTeleskopická jednotka AXS 120 TV / osa X, Y - horizontální poloha
- velikost: 120 - hliníkový základní profil 120x296mm - pohon 1. stupeň: ozubený hřeben a pastorek - pohon 2. stupeň: ozubený řemen - modul ozubení: 2 - typ řemene: 50AT10 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pastorku: 5860N - povolené dynamické zatížení řemene: 2500N - maximální rychlost 300m/min - maximální délka modulu: 4000mm ... Learn More -

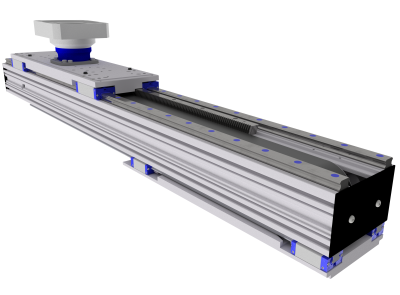

AXS 200 TH | Osa X,Y - horizontální
Profil: 210x227,5/ Maximální dynamické zatížení řemene: 2500N / Maximální dynamické zatížení pastorku: 5800N / Maximální délka modulu 4000mm / Maximální rychlost: až 10m/sTeleskopická jdnotka AXS 200 TH / osa X, Y - horizontální poloha
- velikost: 200 - hliníkový základní profil 210x227,5mm - pohon 1. stupeň: ozubený hřeben a pastorek - pohon 2. stupeň: ozubený řemen - modul ozubení: 2 - typ řemene: 50AT10 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pastorku: 5800N - povolené dynamické zatížení řemene: 2500N - maximální rychlost 600m/min - maximální délka modulu: 4000mm ... Learn More -

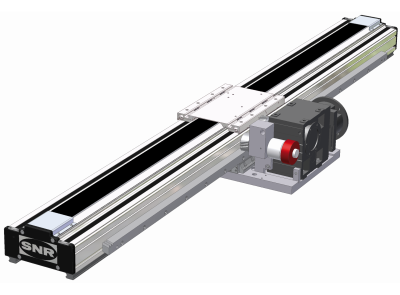

AXS 240 TH | Osa X,Y - horizontální
Profil: 238x227/ Maximální dynamické zatížení řemene: 4900N / Maximální dynamické zatížení pastorku: 5000N / Maximální délka modulu 6000mm / Maximální rychlost: až 10m/sTeleskopická jdnotka AXS 240 TH / osa X, Y - horizontální poloha
- velikost: 240 - hliníkový základní profil 238x227mm - pohon 1. stupeň: ozubený hřeben a pastorek - pohon 2. stupeň: ozubený řemen - modul ozubení: 3 - typ řemene: 75AT10 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pastorku: 5000N - povolené dynamické zatížení řemene: 4900N - maximální rychlost 600m/min - maximální délka modulu: 6000mm ... Learn More -

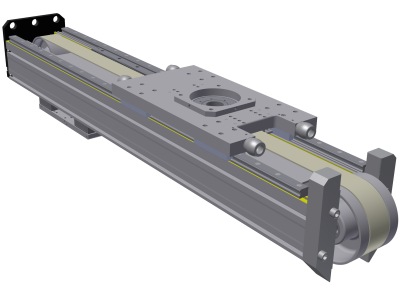

AXS 280 TH | Osa X,Y - horizontální
Profil: 280x325/ Maximální dynamické zatížení řemene: 5000N / Maximální dynamické zatížení pastorku: 15000N / Maximální délka modulu 6000mm / Maximální rychlost: až 10m/sTeleskopická jdnotka AXS 280 TH / osa X, Y - horizontální poloha
- velikost: 280 - hliníkový základní profil 280x325mm - pohon 1. stupeň: ozubený hřeben a pastorek - pohon 2. stupeň: ozubený řemen - modul ozubení: 3 - typ řemene: 75AT10 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pastorku: 15000N - povolené dynamické zatížení řemene: 5000N - maximální rychlost 600m/min - maximální délka modulu: 6000mm ... Learn More -

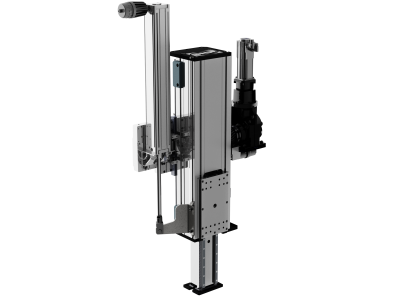

AXS 280 TV | Osa Z - vertikální
Profil: 280x369,2/ Maximální dynamické zatížení řemene: 5000N / Maximální dynamické zatížení pastorku: 8940N / Maximální délka modulu 3000mm / Maximální rychlost: až 6m/sTeleskopická jdnotka AXS 280 TH / osa X, Y - horizontální poloha
- velikost: 280 - hliníkový základní profil 280x325mm - pohon 1. stupeň: ozubený hřeben a pastorek - pohon 2. stupeň: ozubený řemen - modul ozubení: 3 - typ řemene: 75AT10 - typ vedení: lineární profilové kuličkové - povolené dynamické zatížení pastorku: 15000N - povolené dynamické zatížení řemene: 5000N - maximální rychlost 600m/min - maximální délka modulu: 6000mm ... Learn More
