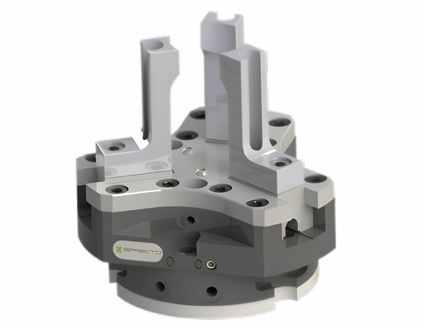

HPG | 3-Finger
HPG je univerzální tříprsté paralelní chapadlo s vysokou opakovatelností a dlouhou životností, vhodné pro širokou škálu průmyslových aplikací.
Výhody:
Robustní a lehké pouzdro z hliníkové slitiny s tvrdým povlakem.
Robustní T-drážka se šroubovicemi z kalené oceli pro účinné vedení čelistí, přesnou manipulaci a snadnou údržbu.
Klínová konstrukce pro přenos vysoké síly a synchronizaci čelistí.
Kompaktní rozměry pro minimální zásah v aplikacích citlivých na prostor.
Montáž ze dvou stran ve třech směrech šroubů pro všestrannou a flexibilní integraci.
Integrované permanentní magnety pro přímé sledování pohybu pístu.
Drážky pro montáž a umístění snímačů magnetického pole.
Přívod vzduchu prostřednictvím přímých připojení bez hadic nebo šroubových připojení.
Základní přehled
| Model | Zdvih na čelist | Spotřeba vzduchu na dvojzdvih | Uzavírací síla na čelist | Otevírací síla na čelist |
Celková uzavírací síla |
Celková otevírací síla | Doporučená m břemene | Hmotnost | Opakovatelná přesnost |
| (mm) | (cm3) | (N) | (N) | (N) | (N) | (kg) | (kg) | (mm) | |
| HPG 306 | 4 | 9 | 110 | 120 | 330 | 360 | 1,65 | 0,30 | ± 0,01 |
| HPG 306 S | 2 | 9 | 220 | 240 | 660 | 720 | 3,30 | 0,31 | ± 0,01 |
| HPG 307 | 6 | 25 | 225 | 245 | 675 | 735 | 3,37 | 0,50 | ± 0,01 |
| HPG 307 S | 3 | 25 | 450 | 490 | 1350 | 1470 | 6,75 | 0,53 | ± 0,01 |
| HPG 309 | 8 | 55 | 370 | 395 | 1110 | 1185 | 5,55 | 0,85 | ± 0,01 |
| HPG 309 S | 4 | 55 | 740 | 790 | 2220 | 2370 | 11,10 | 0,88 | ± 0,01 |
| HPG 311 | 10 | 115 | 650 | 680 | 1950 | 2040 | 9,75 | 1,60 | ± 0,01 |
| HPG 311 S | 5 | 115 | 1300 | 1360 | 3900 | 4080 | 19,50 | 1,66 | ± 0,01 |
| HPG 313 | 12 | 220 | 980 | 1030 | 2940 | 3090 | 14,70 | 2,90 | ± 0,01 |
| HPG 313 S | 6 | 220 | 1960 | 2060 | 5880 | 6180 | 29,40 | 3,00 | ± 0,01 |
| HPG 317 | 16 | 500 | 1855 | 1930 | 5565 | 5790 | 27,82 | 5,70 | ± 0,015 |
| HPG 317 S | 8 | 500 | 3710 | 3860 | 11130 | 11580 | 55,65 | 6,00 | ± 0,015 |
| HPG 322 | 25 | 850 | 2520 | 2610 | 7560 | 7830 | 37,80 | 11,50 | ± 0,02 |
| HPG 322 S | 14 | 850 | 4365 | 4525 | 13095 | 13575 | 65,47 | 12,50 | ± 0,02 |
| HPG 330 | 35 | 2900 | 5015 | 5200 | 15045 | 15600 | 75,22 | 33,00 | ± 0,03 |
| HPG 330 S | 20 | 2900 | 8690 | 9030 | 26070 | 27090 | 130,35 | 34,50 | ± 0,03 |
Pozn. Provozní tlak 3 - 8 barů
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru
MOŽNOSTI UCHOPOVAČŮ
✓ = standardní
● = na vyžádání
✗ = neuplatňuje se
SPRING
| Otevírací/zavírací bezpečnostní zařízení s pružinou |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ● | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
MAGNETIC SWITCHES
| Integrovaná ovládací poloha s magnetickými spínači |
|||||||||
| Model | FOH / FOV | F2H / F2V | TOH / TOV | T2H / T2V | T3PH | DSL1C | BMF307 | MZ | |
| Obrázek | |||||||||
 |
HPG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ● |
| QPG | ● | ● | ● | ● | ● | ● | ● | ✗ | |
| OPE | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| LGE | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPL | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OPH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| QPGB | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG-A | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OF | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| VRG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| GPAL/X-RAY-S | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
PROXIMITY SWITCHES
| Ovládání polohy pomocí bezdotykových spínačů |
||||||
| Model | SM5 | S6.5 | SM8 | SM12 | SM18 | |
| Obrázek | ||||||
 |
HPG | ✗ | ✗ | ● | ✗ | ✗ |
| QPG | ● | ✗ | ● | ✗ | ✗ | |
| OPE | ✗ | ✗ | ● | ✗ | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LGE | ✗ | ● | ✗ | ✗ | ✗ | |
| OPL | ● | ✗ | ✗ | ✗ | ✗ | |
| OPH | ✗ | ✗ | ● | ✗ | ✗ | |
| QPGB | ✗ | ✗ | ● | ✗ | ✗ | |
| OG-A | ✗ | ✗ | ● | ✗ | ✗ | |
| OG | ● | ✗ | ● | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OF | ✗ | ✗ | ● | ✗ | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| VRG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| GPAL/X-RAY-S | ✗ | ● | ✗ | ● | ● | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ |
PRESSURIZATION
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ● | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
AXIAL FEED
| Axiální posuv |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ✓ | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✓ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✓ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✓ | |
| OPRING | ✓ |
COMPLIANCE PRESSER
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✗ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ✗ | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
