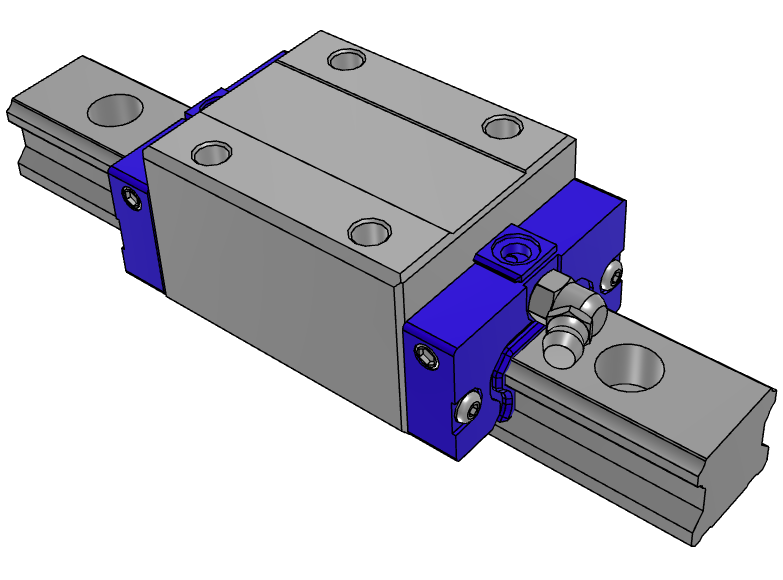

Kompaktní provedení

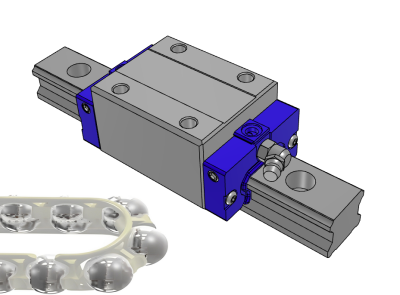

  • LGBCH..B / LGBCX..B
    Kompaktní vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 161,43kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    Vozík lineárního vedení:snr logo - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné dráhy kuliček (stykový úhel 45°)

    ... Learn More

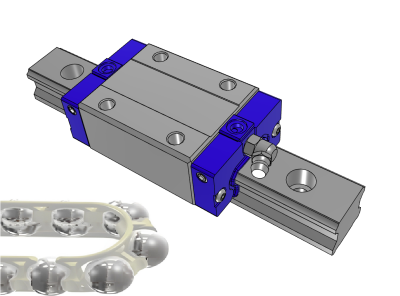

  • LGBCS...B
    Kompaktní vozík / Snížená výška / Statická únosnost až 259,71kN / Dynamická únosnost až 161,43kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    Vozík lineárního vedení:snr logo - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) / krátký (BS) - čtyři oběžné dráhy kuliček (stykový úhel 45°)

    ... Learn More

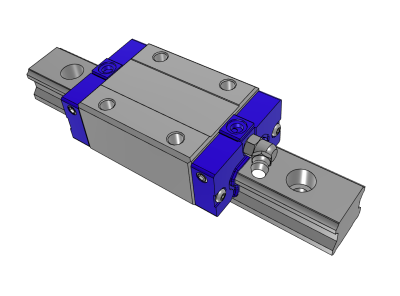

  • LGBXS…B
    Kompaktní vozík / Snížená výška / Statická únosnost až 259,71kN / Dynamická únosnost až 130,76kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    Vozík lineárního vedení:snr logo - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - úzký kompaktní vozík (montáž šroubů shora) - krátký (BS) / standartní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné řady kuliček (stykový úhel 45°)

    ... Learn More

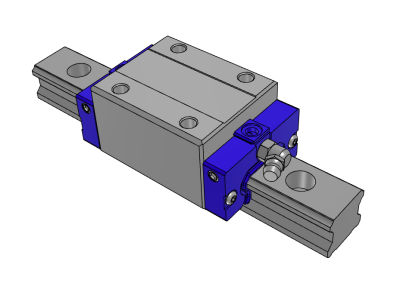

  • LGBXH..-B / LGBXX..-B
    Kompaktní vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 130,76kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    Vozík lineárního vedení:snr logo - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - úzký kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné řady kuliček (stykový úhel 45°)

    ... Learn More

  • SGL-F
    Kompaktní vozík / Snížená výška / Statická únosnost až 37,8kN / Dynamická únosnost až 32,0kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ F - krátký, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,45 - 37,8 kN / Dynamická únosnost: C: 7,29 - 32,0 kN Momentová únosnost: MP: 36,7 - 293 Nm / MY: 36,7 - 293 Nm / MR: 73,9 - 693 Nm Příklad značení: SGL 15 F B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGLS-F
    Kompaktní vozík / Snížená výška / Statická únosnost až 21,1kN / Dynamická únosnost až 17,0kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 - typ F - krátký, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,45 - 21,1 kN / Dynamická únosnost: C: 7,29 - 17,0 kN Momentová únosnost: MP: 36,7 - 123 Nm / MY: 36,7 - 123 Nm / MR: 73,9 - 254 Nm Příklad značení: SGLS 15 F B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-TF
    Kompaktní vozík / Snížená výška / Statická únosnost až 64,8kN / Dynamická únosnost až 46,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ TF - standardní délka, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 64,8 kN / Dynamická únosnost: C: 10,6 - 46,6 kN Momentová únosnost: MP: 99,5 - 796 Nm / MY: 99,5 - 796 Nm / MR: 126 - 1180 Nm Příklad značení: SGL 15 TF B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGLS-TF
    Kompaktní vozík / Snížená výška / Statická únosnost až 36,3kN / Dynamická únosnost až 24,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 - typ TF - standardní délka, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 36,3 kN / Dynamická únosnost: C: 10,6 - 24,7 kN Momentová únosnost: MP: 99,5 - 334 Nm / MY: 99,5 - 334 Nm / MR: 126 - 437 Nm Příklad značení: SGLS 15 TF B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HTF
    Kompaktní vozík / Standardní výška / Statická únosnost až 101kN / Dynamická únosnost až 74,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HTF - standardní délka, standardní zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 101 kN / Dynamická únosnost: C: 10,6 - 74,7 kN Momentová únosnost: MP: 99,5 - 1550 Nm / MY: 99,5 - 1550 Nm / MR: 126 - 2310 Nm Příklad značení: SGL 15 HTF B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HYF
    Kompaktní vozík / Standardní výška / Statická únosnost až 134kN / Dynamická únosnost až 91,4kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HYF - dlouhý, standardní zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 25,6 - 134 kN / Dynamická únosnost: C: 14,6 - 91,4 kN Momentová únosnost: MP: 238 - 2680 Nm / MY: 238 - 2680 Nm / MR: 200 - 3080 Nm Příklad značení: SGL 15 HYF B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

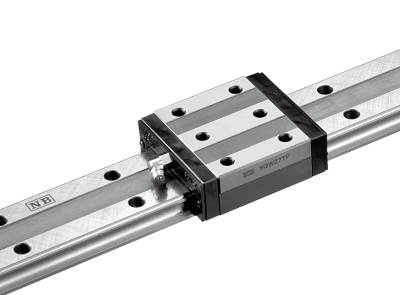

  • SGW-TF
    Kompaktní vozík / Široké provedení / Statická únosnost až 48,5kN / Dynamická únosnost až 30,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 17/21/27/35

    Vozík lineárního vedení: - velikosti 17 / 21 / 27 / 35 - typ TF - standardní délka, snížená zástavbová výška - široký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 8,56 - 48,5 kN / Dynamická únosnost: C: 4,82 - 30,6 kN Momentová únosnost: MP: 42,8 - 578 Nm / MY: 42,8 - 578 Nm / MR: 160 - 1850 Nm Příklad značení: SGW 21 TF B 2 T1 - 589 P / W2 FS LB F - KGLA (viz níže)

    ... Learn More
