MX-CP 40

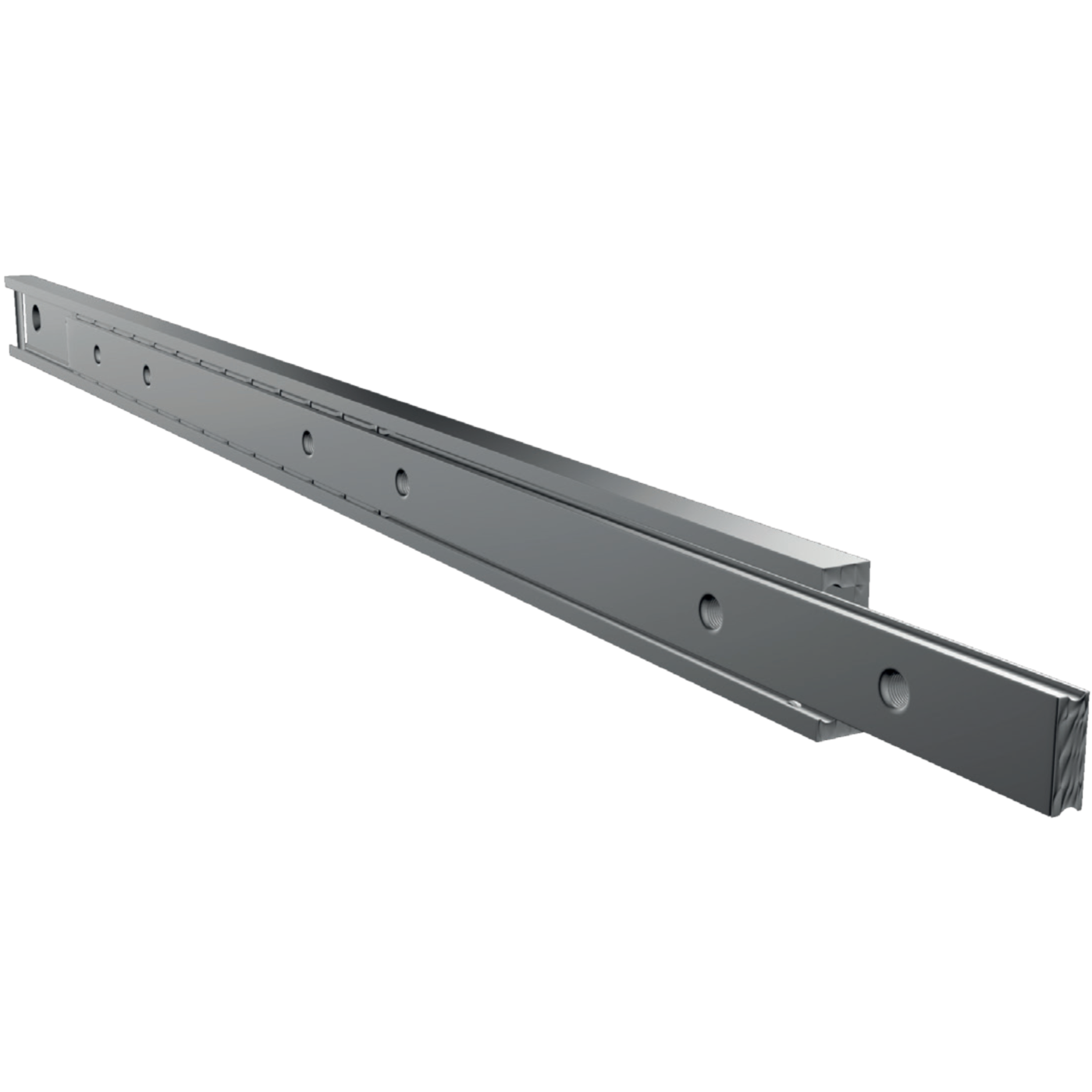

Teleskopické vedení MX-CP 40



- Vysoká únosnost: až do 225kg
- Vysoká stabilita: maximální výsledný ohyb 1mm / 1m při plném zatížení
- Vynikající vlastnosti chodu: teleskopické vedení pracuje spolehlivě, přesně a tiše
- Dlouhá životnost:teleskop se vyznačuje vysokou životností i přes vysoké zatížení
- Materiál: C45 (standard) / nerezová ocel / hliník
- 50% výsuv / 2x zástavbová délka = délka vysunutí
- Celková délka při vysunutí = zástavbová délka + délka vysunutí


Objednací kód: MX-CP40.040
Zástavbová délka: 400mm
Délka vysunutí: 400mm
Celková délka při vysunutí: 800mm
Nosnost: 215kg / pár

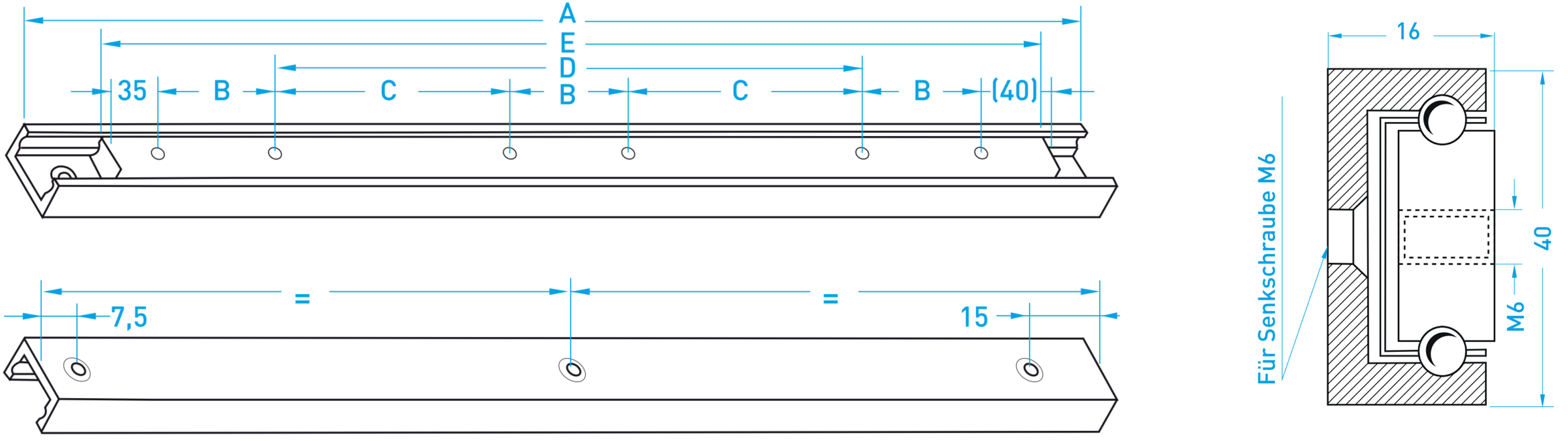

mx cp40


Základní rozměry a únosnost:

Typ vedení
Délkové rozměry (mm) Rozměry pole děr (mm)
Maximální zatížení (kg) / pár *
Zástavbová délka (A)
Vysunutí (100%)
Celková délka
B C D
MX-CP 40.030
300 300 600 50 - 100 225
MX-CP 40.035 350 350 700 50 - 150 220
MX-CP 40.040 400 400 800 50 - 200 215
MX-CP 40.045 450 450 900 50 - 250 210
MX-CP 40.050 500 500 1 000 50 - 300 200
MX-CP 40.055 550 550 1 100 50 150 - 190
MX-CP 40.060 600 600 1 200 50 175 - 190
MX-CP 40.065 650 650 1 300 50 200 - 185
MX-CP 40.070 700 700 1 400 50 225 - 180
MX-CP 40.075 750 750 1 500 50 250 - 175
MX-CP 40.080 800 800 1 600 50 275 - 175
MX-CP 40.085 850 850 1 700 50 300 - 170
MX-CP 40.090 900 900 1 800 50 325 - 170
MX-CP 40.095 950 950 1 900 50 350 - 165
MX-CP 40.100 1 000 1 000 2 000 50 375 - 155
MX-CP 40.105 1 050 1 050 2 100 50 400 - 150
MX-CP 40.110 1 100 1 100 2 200 50 425 - 145
MX-CP 40.115 1 150 1 150 2 300 50 450 - 140
MX-CP 40.120 1 200 1 200 2 400 50 475 - 140



* Poznámka: Zátěž na pár ve vysunuté poloze, rovnoměrné rozložení hmotnosti
