EWA 50 | 50 - 150 Nm

Zpět na: Elektrické pohony

csm Icon Made in Germany 2014 10 17 98fc6f88fe

GRIP logo







  • Extrémně tichá, samosvorná dvojitá šneková převodovka s integrovaným ovládáním koncového spínače a s dlouhou životností, bez nutnosti údržby.
  • Univerzální montáž se standardní montáží vzadu nebo na levé straně (symetricky).
  • Standardní montáž s držáky s osovou vzdáleností 70 mm nebo volitelně 60 mm.
  • Ovládání koncového spínače včetně pomocného koncového spínače prostřednictvím řídicí jednotky LSC 40 AC/DC. Volitelný mechanický koncový spínač END 20 pro až 580 otáček hřídele.
  • Vysoce kvalitní motory dostupné v široké škále napětí.
  • Předem zapojené jednofázové motory dodávané s napájecím kabelem a tepelnou ochranou proti přetížení.
  • Okolní teplota -5 °C až +60 °C, verze A60 pro aplikace při nízkých teplotách pod -5 °C.
  • Třída ochrany IP55
  • Pracovní cyklus S3-40 %
  • Zaměnitelné s EWA 10/12

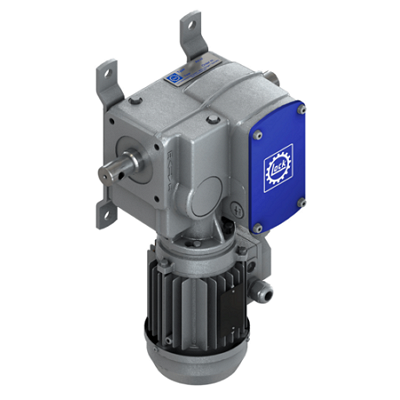

Elektrický hřebenový pohon EWA 50 | Nosnost 50 - 150Nm

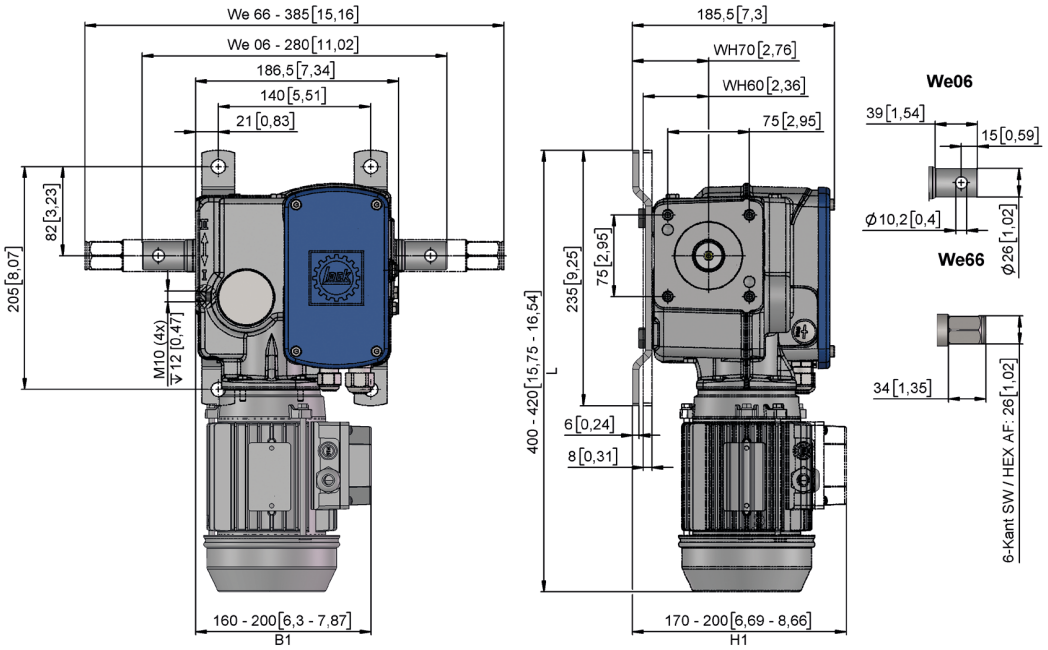

ewa50 nakres

Základní přehled

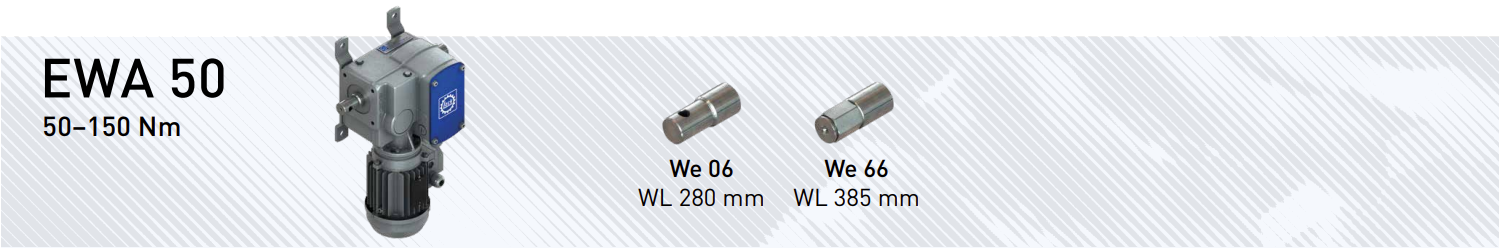

ewa50 obr1

EWA 50 | 50 - 150 Nm

Verze We 06 We 66 T n
 I
 P m We 06 m We 66
Typ č. Typ č. (Nm) (1/min) (A) (kW) (kg) (kg)
     400 V 3~, 50 Hz
EWA 50.0503 12508.0503.12 12508.0503.32 50 2,6 0,40 0,19 18,4 19,1
EWA 50.0505 12508.0505.12 12508.0505.32 50 4,5 0,45 0,22 18,4 19,1
EWA 50.0903 12508.0903.12 12508.0903.32 90 2,6 0,45 0,23 18,4 19,1
EWA 50.0905 12508.0905.12 12508.0905.32 90 4,5 0,90 0,33 18,4 19,1
EWA 50.1503 12508.1503.12 12508.1503.32 150 2,6 0,90 0,39 18,4 19,1
EWA 50.1505 12508.1505.12 12508.1505.32 150 4,5 0,94 0,46 18,4 19,1
     230 V 1~, 50 Hz
EWA 50.0503 12508.0503.11 12508.0503.31 50 2,6 1,40 0,30 18,6 19,3
EWA 50.0505 12508.0505.11 12508.0505.31 50 4,5 1,50 0,32 18,6 19,3
EWA 50.0903 12508.0903.11 12508.0903.31 90 2,6 1,50 0,32 18,6 19,3
EWA 50.0905 12508.0905.11 12508.0905.31 90 4,5 1,70 0,38 19,4 20,1
EWA 50.1503 12508.1503.11 12508.1503.31 150 2,6 1,70 0,34 19,4 20,1
EWA 50.1505 12508.1505.11 12508.1505.31 150 4,5 2,80 0,62 19,5 20,2
     380 V 3~, 50 Hz, CCC
EWA 50.0503 - 12508.0503.3705 50 2,6 0,60 0,24 19,3 -
EWA 50.0505 - 12508.0505.3705 50 4,5 0,60 0,25 19,3 -
EWA 50.0903 - 12508.0903.3705 90 2,6 0,60 0,26 19,3 -
EWA 50.0905 - 12508.0905.3705 90 4,5 0,80 0,38 19,8 -
EWA 50.1503 - 12508.1503.3705 150 2,6 0,80 0,38 19,8 -
EWA 50.1505 - 12508.1505.3705 150 4,5 0,90 0,46 19,8 -

Základní přehled

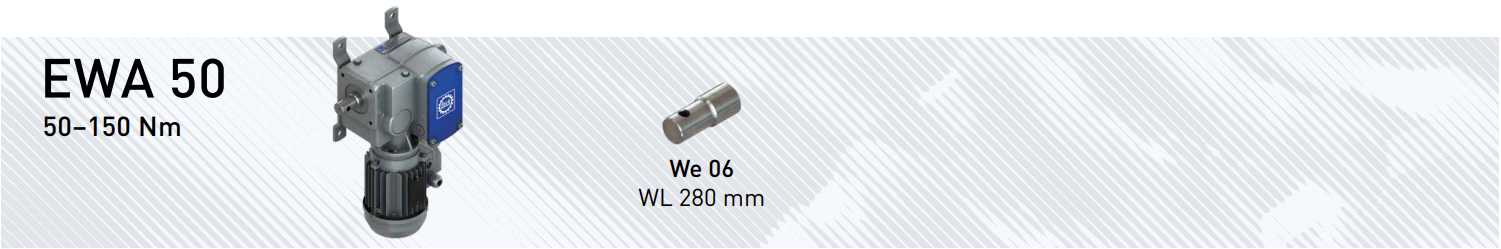

ewa50 obr2

EWA 50 | 50 - 150 Nm

Verze We 06 T T n
 I P m We 06
Typ č. (Nm) (in.-lb) (1/min) (A) (kW) (kg)
     120 V 1~, 60 Hz, cURus Motor
EWA 50.0503 12508.0503.13 50 450 3,2 2,80 0,33 20,2
EWA 50.0505 12508.0505.13 50 450 5,4 2,90 0,34 20,2
EWA 50.0903 12508.0903.13 90 800 3,2 3,00 0,35 20,2
EWA 50.0905 12508.0905.13 90 800 5,4 3,70 0,44 20,4
EWA 50.1503 12508.1503.13 150 1300 3,2 3,60 0,43 20,4
     240 V 1~, 60 Hz, cURus Motor
EWA 50.0503 12508.0503.14 50 450 3,2 1,50 0,35 18,8
EWA 50.0505 12508.0505.14 50 450 5,4 1,60 0,37 18,8
EWA 50.0903 12508.0903.14 90 800 3,2 1,60 0,37 18,8
EWA 50.0905 12508.0905.14 90 800 5,4 2,00 0,46 20,2
EWA 50.1503 12508.1503.14 150 1300 3,2 2,00 0,46 20,2
     208 V 3~, 60 Hz, cURus Motor
EWA 50.0503 12508.0503.15 50 450 3,2 0,80 0,22 18,2
EWA 50.0505 12508.0505.15 50 450 5,4 1,00 0,26 18,8
EWA 50.0903 12508.0903.15 90 800 3,2 1,00 0,27 18,8
EWA 50.0905 12508.0905.15 90 800 5,4 1,20 0,34 18,8
EWA 50.1503 12508.1503.15 150 1300 3,2 1,20 0,33 18,8
     480 V 3~, 60 Hz, cURus Motor
EWA 50.0503 12508.0503.16 50 450 3,2 0,45 0,21 18,2
EWA 50.0505 12508.0505.16 50 450 5,4 0,50 0,24 18,2
EWA 50.0903 12508.0903.16 90 800 3,2 0,50 0,27 18,2
EWA 50.0905 12508.0905.16 90 800 5,4 0,70 0,33 18,8
EWA 50.1503 12508.1503.16 150 1300 3,2 0,70 0,34 18,8

 lock logoel pohony obrazek

Aplikace

Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování

Icons arbeitsbuehne enIcons dacharbeitsbuehne enIcons flexible Arbeitsplaetze enIcons antriebsloesungen en



MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU

Zákazník: HYMER CARAVAN

Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.

csm Arbeitsbuehne Hymer Caravan a2008636f2



















STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU

Zákazník: PFAFF

Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.

csm Pfaff Verkehrstechnik SBB Puenten 766ae7d23c

















MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY

Zákazník: HAŠIČI

Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.

csm Arbeitsplattform Hymer Feuerweh 3fcf16eaa5



















MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ

Zákazník: OVB

Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

Arbeitsplattform Verkehrsbetriebe
