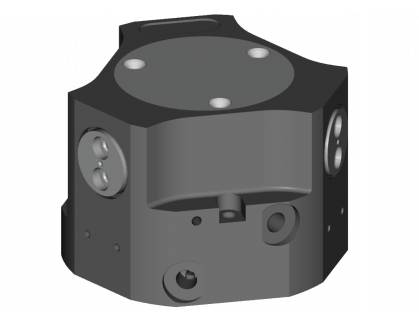

OPH | 3-Finger
OPH je utěsněné tříprsté centrické chapadlo s vysokou spolehlivostí, které je vhodné pro manipulaci s hrubými/špinavými obrobky.
Výhody:
Robustní lehké pouzdro z hliníkové slitiny s tvrdou povrchovou úpravou.
Krytí IP67 zajištěné těsněním na kulatých čelistech poskytuje trvalou a bezpečnou ochranu.
Kompaktní rozměry pro minimální dopad v prostorově citlivých aplikacích.
Montáž ze dvou stran ve třech směrech šroubování pro všestrannou a flexibilní integraci.
Integrované permanentní magnety pro přímé sledování pohybu pístu.
Drážky pro montáž a umístění snímačů magnetického pole.
Přívod vzduchu prostřednictvím přímých připojení bez hadic nebo šroubových připojení.
Základní přehled
| Model | Zdvih na čelist | Spotřeba vzduchu na dvojzdvih | Uzavírací síla na čelist | Otevírací síla na čelist |
Celková uzavírací síla |
Celková otevírací síla | Doporučená m břemene | Hmotnost | Opakovatelná přesnost |
| (mm) | (cm3) | (N) | (N) | (N) | (N) | (kg) | (kg) | (mm) | |
| OPH 83-3 | 6 | 23,4 | 203 | 213 | 609 | 639 | 3,05 | 0,90 | ± 0,01 |
| OPH 98-3 | 8 | 52,3 | 340 | 360 | 1020 | 1080 | 5,10 | 1,20 | ± 0,01 |
| OPH 118-3 | 10 | 108,0 | 565 | 590 | 1695 | 1770 | 8,48 | 2,30 | ± 0,01 |
| OPH 148-3 | 12 | 225,0 | 983 | 1010 | 2949 | 3030 | 14,75 | 3,80 | ± 0,01 |
Pozn. Provozní tlak 2 - 8 barů
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru
MOŽNOSTI UCHOPOVAČŮ
✓ = standardní
● = na vyžádání
✗ = neuplatňuje se
SPRING
| Otevírací/zavírací bezpečnostní zařízení s pružinou |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ● | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
MAGNETIC SWITCHES
| Integrovaná ovládací poloha s magnetickými spínači |
|||||||||
| Model | FOH / FOV | F2H / F2V | TOH / TOV | T2H / T2V | T3PH | DSL1C | BMF307 | MZ | |
| Obrázek | |||||||||
 |
HPG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ● |
| QPG | ● | ● | ● | ● | ● | ● | ● | ✗ | |
| OPE | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| LGE | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPL | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OPH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| QPGB | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG-A | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OF | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| VRG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| GPAL/X-RAY-S | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
PROXIMITY SWITCHES
| Ovládání polohy pomocí bezdotykových spínačů |
||||||
| Model | SM5 | S6.5 | SM8 | SM12 | SM18 | |
| Obrázek | ||||||
 |
HPG | ✗ | ✗ | ● | ✗ | ✗ |
| QPG | ● | ✗ | ● | ✗ | ✗ | |
| OPE | ✗ | ✗ | ● | ✗ | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LGE | ✗ | ● | ✗ | ✗ | ✗ | |
| OPL | ● | ✗ | ✗ | ✗ | ✗ | |
| OPH | ✗ | ✗ | ● | ✗ | ✗ | |
| QPGB | ✗ | ✗ | ● | ✗ | ✗ | |
| OG-A | ✗ | ✗ | ● | ✗ | ✗ | |
| OG | ● | ✗ | ● | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OF | ✗ | ✗ | ● | ✗ | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| VRG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| GPAL/X-RAY-S | ✗ | ● | ✗ | ● | ● | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ |
PRESSURIZATION
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ● | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
AXIAL FEED
| Axiální posuv |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ✓ | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✓ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✓ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✓ | |
| OPRING | ✓ |
COMPLIANCE PRESSER
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✗ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ✗ | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
