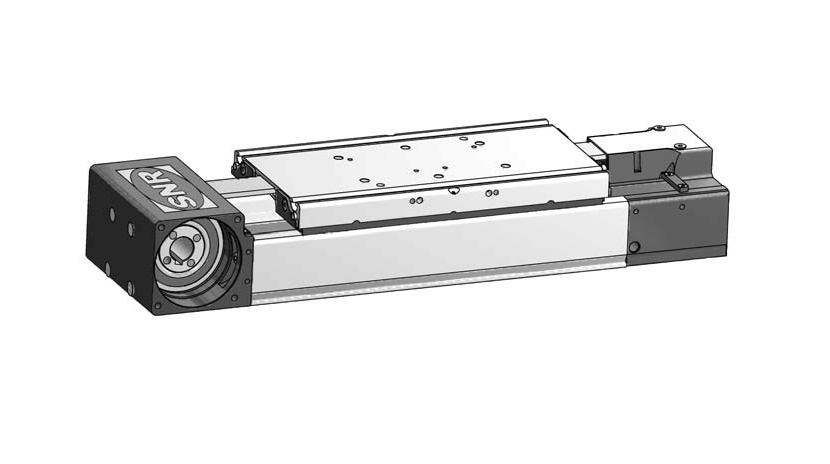

AXDL 110 Z
Paralelní modul série AXDL-Z
- velikost: 110
- základní rozměr: 110x65
- pohon: řemen
- typ vedení: lineární profilové kuličkové
- maximální délka modulu profilovým kuličkovým vedením: 6100mm

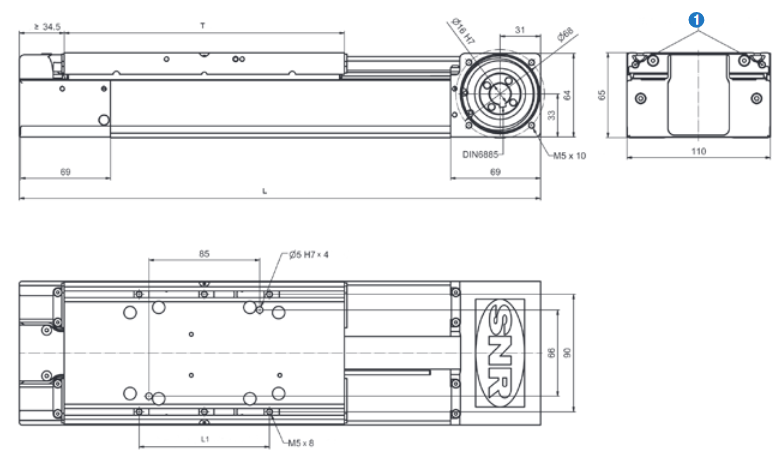

1 - domazávání přístupné z obou stran pojezdového stolu

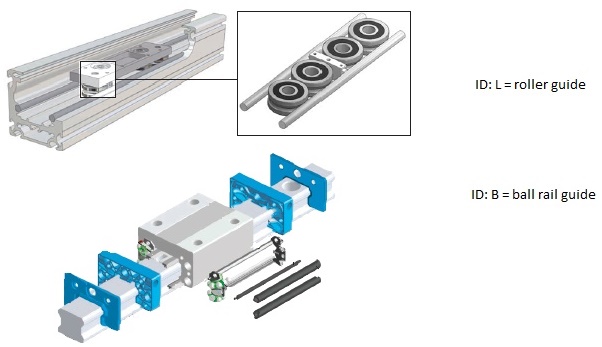

Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení (paralelní kolejnice) | D | 215 | 50 | 5 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 110 Z |
D | 7 900 | 7 900 | 275 | 375 | 375 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 110 Z | D | 2 300 | 2 300 | 80 | 110 | 110 |
Technické údaje:
| AXDL 110 Z | Jednotka / popis | Hodnota |
| Základní rozměr | mm | 110x65 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 37,45 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 138,31 |
| Typ pohonu | řemen | 25-STD5 |
| Povolené dynamické zatížení řemene | N | 980 |
| Zdvih na otáčku řemenice | mm | 170+0,5 |
| Potřebný rozběhový moment | Nm | 1,7 |
| Maximální hnací moment | Nm | 26,5 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 1,4 |
| Maximální délka modulu | m | 6,1 |
| Přesnost opakovaného najíždění | mm | 0,05 |
Hmotnost:
| AXDL 110 Z |
Jednotka | Typ vedení |
| D | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 3,8 |
| Hmotnost na 100mm zdvihu | kg | 0,7 |
| Hmotnost pojezdového stolu | kg | 0,9 |
