Popis produktu:

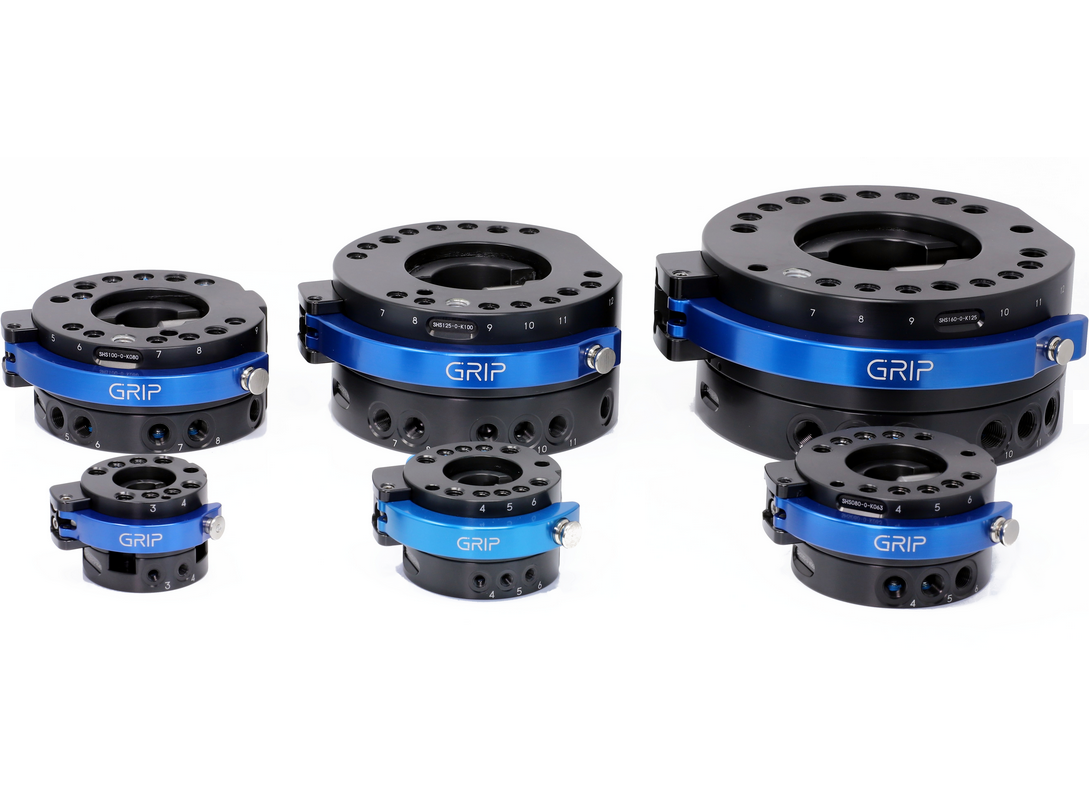

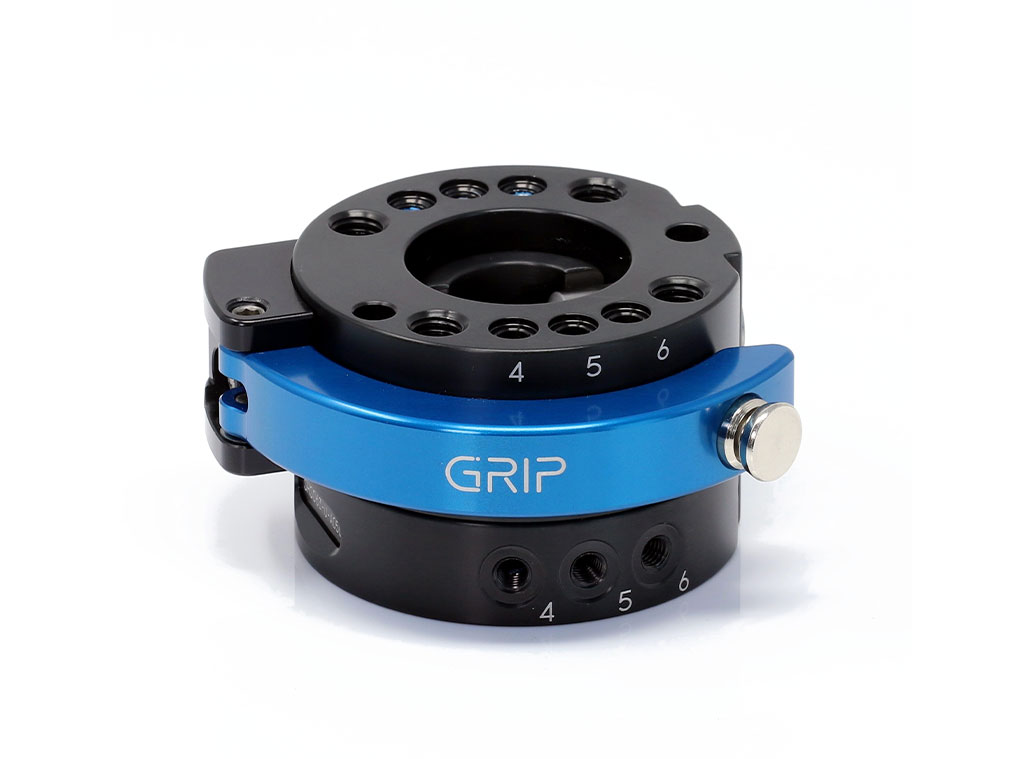

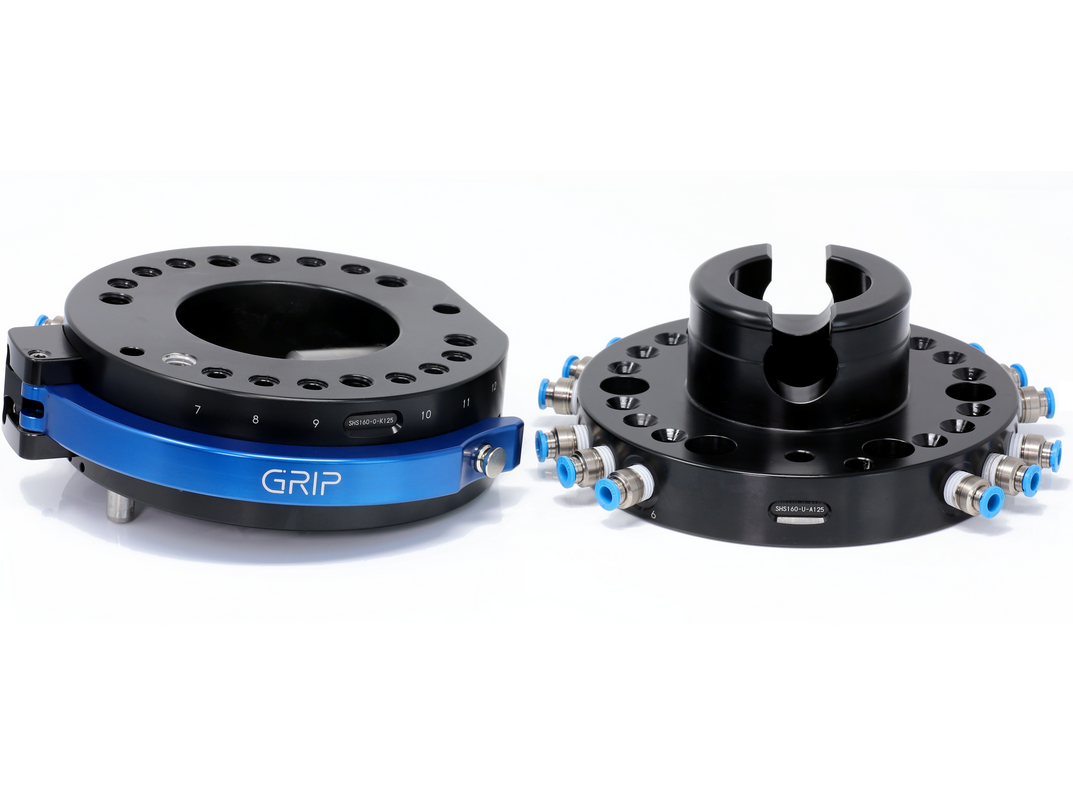

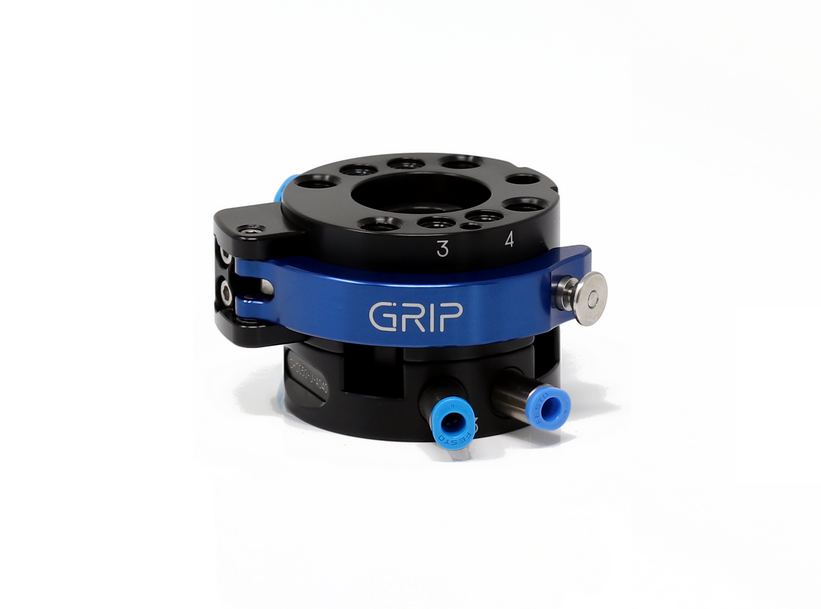

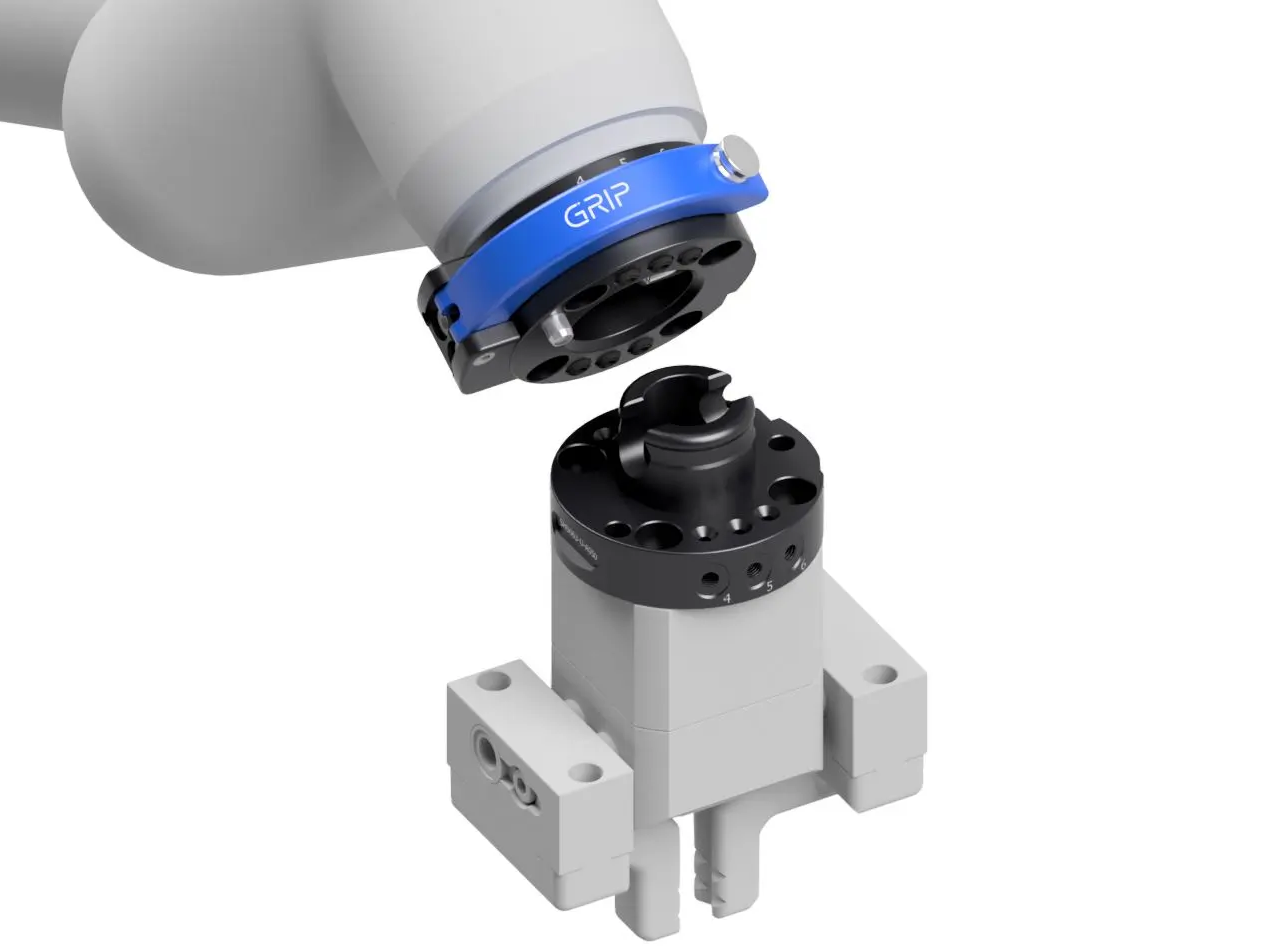

Systém SHS je vybaven integrovanými pneumatickými průchodkami, elektrické průchodky jsou volitelné. Konektor se skládá z válcového šroubu, který zajišťuje horní a dolní sestavu. Zavřením páky k uzamčení se obě sestavy spojí. Na horní sestavu (strana robota) i na spodní sestavu (strana nástroje) lze nainstalovat středicí kroužek, který zajišťuje správné vyrovnání nástrojů s ramenem robota.
- Rozhraní podle DIN EN ISO 9409-1
- Vysoká opakovatelnost < 0,02 mm
- Odolává vysokému zatížení
- Ovládání bez použití nářadí díky integrované ovládací páce
- Intuitivní ovládání: lze uvolnit a zavřít jednou rukou
- Rychle dostupný
- Lehký vyrobený z vysoce pevného hliníku, eloxovaný
- Integrovaná montážní plocha pro průchod energie
- Pojistný čep zajišťuje ruční páku proti nechtěnému uvolnění
- Jednoduché, rychlé a intuitivní ovládání
- Odolný – více než 5000 změn aplikace bez ztráty opakovatelnosti
| Označení GRIP part # |
Původní označení | Původní part # |
| G-SHS050-O-K040 |
|
310400 |
| G-SHS050-U-A040 |
|
310401 |
| G-SHS063-O-K050 |
|
310410 |
| G-SHS063-U-A050 |
|
310411 |
| G-SHS080-O-K063 |
|
310420 |
| G-SHS080-U-A063 |
|
310421 |
| G-SHS100-O-K080 |
|
310430 |
| G-SHS100-U-A080 |
|
310431 |
| G-SHS125-O-K100 |
|
310440 |
| G-SHS125-U-A100 |
|
310441 |
| G-SHS160-O-K125 |
|
310450 |
| G-SHS160-U-A125 |
|
310451 |
Technická data
| Velikost |
Základní rozměry |
Provedení* | Hmotnost (kg) |
Maximální doporučené zatížení (kg) | Příslušenství |
| Ø x výška (mm) |
SEK |
||||
| SHS 050 | 50 x 39 |
SHS050 | 0,20 | 12 | ✓ |
| SHS 063 | 63 x 42,5 |
SHS063 | 0,37 | 24 | ✓ |
| SHS 080 | 80 x 46,5 | SHS080 | 0,65 | 28 | ✓ |
| SHS 100 | 100 x 48 | SHS100 | 0,98 | 34 | ✓ |
| SHS 125 | 125 x 66 | SHS125 | 2,05 | 55 | ✓ |
| SHS 160 | 160 x 78 | SHS160 | 3,87 | 68 | ✓ |
* Materiálové provedení:
SHSxxx ... hliníková slitina / eloxovaný povrch | např.SHS050
