AXDL-A OMEGA MODUL

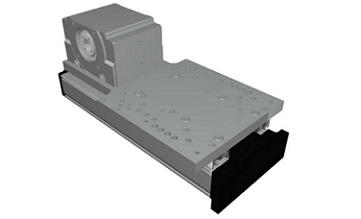

beltZákladem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí ozubeného řemene.

Maximální dosahovaná rychlost až 15m/s. Maximalní délka modulu až 6,28m. Lineární osa s ozubeným řemenem je vhodná pro rychlou manipulaci a polohování.

Všechny osy jsou vybaveny ozubeným řemenem STD. Jedná se o pryžové ozubené řemeny, které jsou vyrobeny z vysoce odolné směsi kaučuku se skelným tažným vláknem. Zuby jsou chráněny speciální tkaninou. Tato kombinace umožňuje vysoké výkony i při vysokých otáčkách a to s velmi nízkou hlučností. Teplotní rozsah -20°C až +80°C.

AXDL-A je k dispozici ve dvou velikostech (160, 240mm). Tyto moduly mohou být vybaveny kladičkovým vedením nebo profilovým kuličkovým vedení.

Řada lineárních jednotek AXDL-A (Omega moduly) jsou mimořádně vhodné pro aplikace, kde se je výhodné pohybovat hliníkovým tělem (např. zdvižná osa Z). AXDL-A je možné vybavit pneumatickým válcem. Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.


Základní charakteristika:AXDL A B

  • Použití pro dynamické aplikace
  • Zejména pro vertikální aplikace
  • Cenově dostupné
  • Bezúdržbový řemenový pohon
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Možnost dodání hnací řemenice s dírou nebo výstupní hřídelí
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Možnost zvýšené účinnosti krytí proti vnějším nečistotám
  • Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z

Typ lineárního vedení:vedeni2

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2)
v (m/s)
Kuličkové vedení D standartní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kladičkové vedení L standartní 50 15 pro vysoké rychlosti a dlouhé zdvihy

Maximální statická a dynamická únosnost:koo

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Statické
Dynamické Statické Dynamické
Fy (N) Fz (N) Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm) Mx (Nm) My (Nm) Mz (Nm)
AXDL 160 A D 32 000 32 000 9 000 9 000 1 600 1 650 1 650 475 475 475
AXDL 160 A L 1 200 1 200 1 200 1 200 62 84 84 62 84 84
AXDL 240 A D 42 500 42 500 12 500 12 500 3 550 3 900 3 900 1 050 1 200 1 200
AXDL 240 A L 2 600 2 600 2 600 2 600 220 210 210 220 210 210

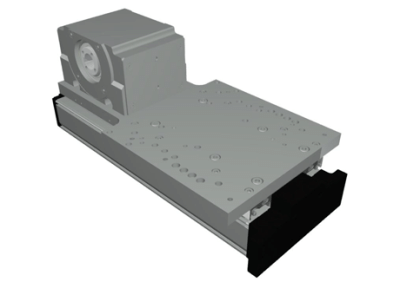

  • AXDL 160 A
    Profil: 196x205 / Maximální dynamické zatížení řemene: 1960N / Maximální délka modulu 6040mm / Maximální rychlost: až 15m/s

    NTN SNR logo
    Lineární modul série AXDL-A (OMEGA POHON) - velikost: 160 - základní rozměr: 196x205 - pohon: řemen - typ vedení: lineární profilové kuličkové / kladičkové vedení - maximální délka modulu s profilovým kuličkovým vedením: 6040mm - maximální délka modulu s kladičkovým vedením: 6040mm
    ... Learn More

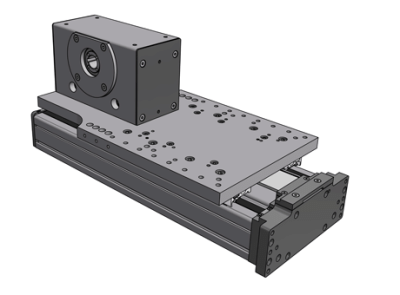

  • AXDL 240 A
    Profil: 280x315,5 / Maximální dynamické zatížení řemene: 4000N / Maximální délka modulu 6280mm / Maximální rychlost: až 15m/s

    NTN SNR logo
    Lineární modul série AXDL-A (OMEGA POHON) - velikost: 240 - základní rozměr: 280x315.5 - pohon: řemen - typ vedení: lineární profilové kuličkové / kladičkové vedení - maximální délka modulu s profilovým kuličkovým vedením: 6280mm - maximální délka modulu s kladičkovým vedením: 6280mm
    ... Learn More
