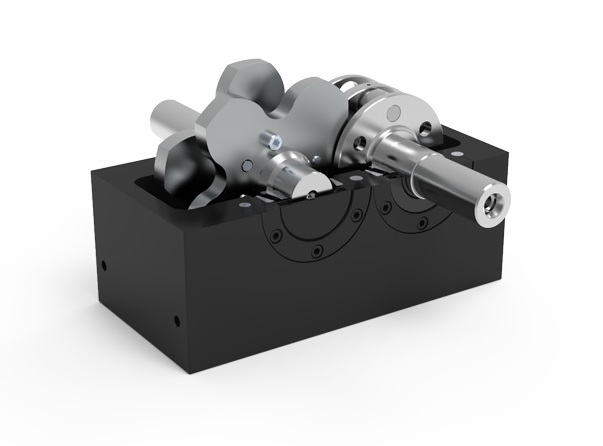

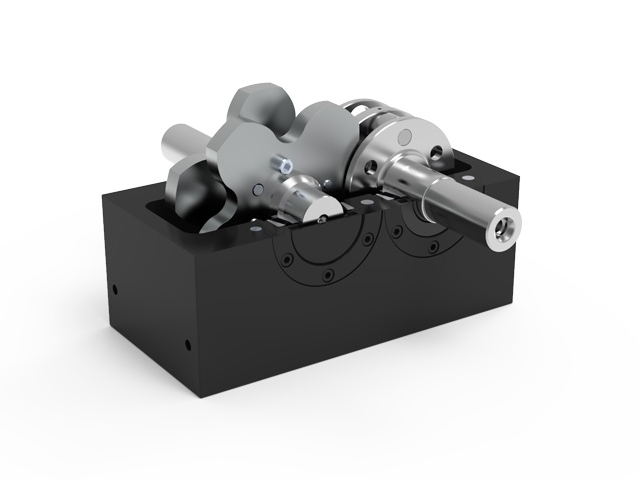

Indexační a oscilační pohony CF3 jsou dvoukřivkové mechanizmy s komplementárními profily, které přeměňují rovnoměrný rotační vstupní pohyb na plynulý indexační nebo oscilační výstupní pohyb.Tyto jednotky pracují na mechanickém principu převodu rotačního pohybu vstupního hřídele na cyklický indexační nebo oscilační pohyb výstupního hřídele.
Indexační jednotky – přerušovaný rotační pohyb, kde se výstupní hřídel otáčí o definovaný úhel a mezi kroky se zastaví.
Oscilační jednotky – umožňují plynulé kývání výstupního hřídele mezi dvěma definovanými úhly.
Řada CF3 – standardní provedení
Tato řada je určena pro přenos nízkých a středních zatížení a je vyráběna v pěti standardních velikostech se středovými vzdálenostmi mezi vstupní a výstupní hřídelí 40–65–80–105–130 mm. Kapacita přenosu krouticího momentu se pohybuje v rozmezí 20–570 Nm.
U indexačních pohonů CF3 je standardní počet stanic 1–2–3–4–6–8, přičemž indexovací periody vačky sahají až do 330° v přírůstcích po 30°.
Oscilační pohony CF3 mají standardní úhlové zdvihy 15° – 20° – 30° – 45°.
Řada CF3 Heavy Duty – vysokozátěžové provedení
Druhou variantou jsou indexační a oscilační pohony řady CF3 Heavy Duty, určené pro přenos vysokých zatížení. Tyto jednotky jsou vyráběny ve čtyřech standardních velikostech se středovými vzdálenostmi mezi vstupní a výstupní hřídelí 165–200–250–315 mm.
Kapacita přenosu krouticího momentu se pohybuje v rozmezí 970–6 610 Nm.
U indexových pohonů CF3 Heavy Duty je standardní počet stanic 1–2–3–4–6–8, s indexovacími periodami vačky až do 330° v přírůstcích po 30°.
Oscilační pohony CF3 Heavy Duty mají standardní úhlové zdvihy 15° – 20° – 30° – 45°.
Modely CF3 400P – 500P – 650P nejsou zahrnuty v katalogu a jsou vyráběny na základě specifických požadavků zákazníka.
-
