MX-DTP 50

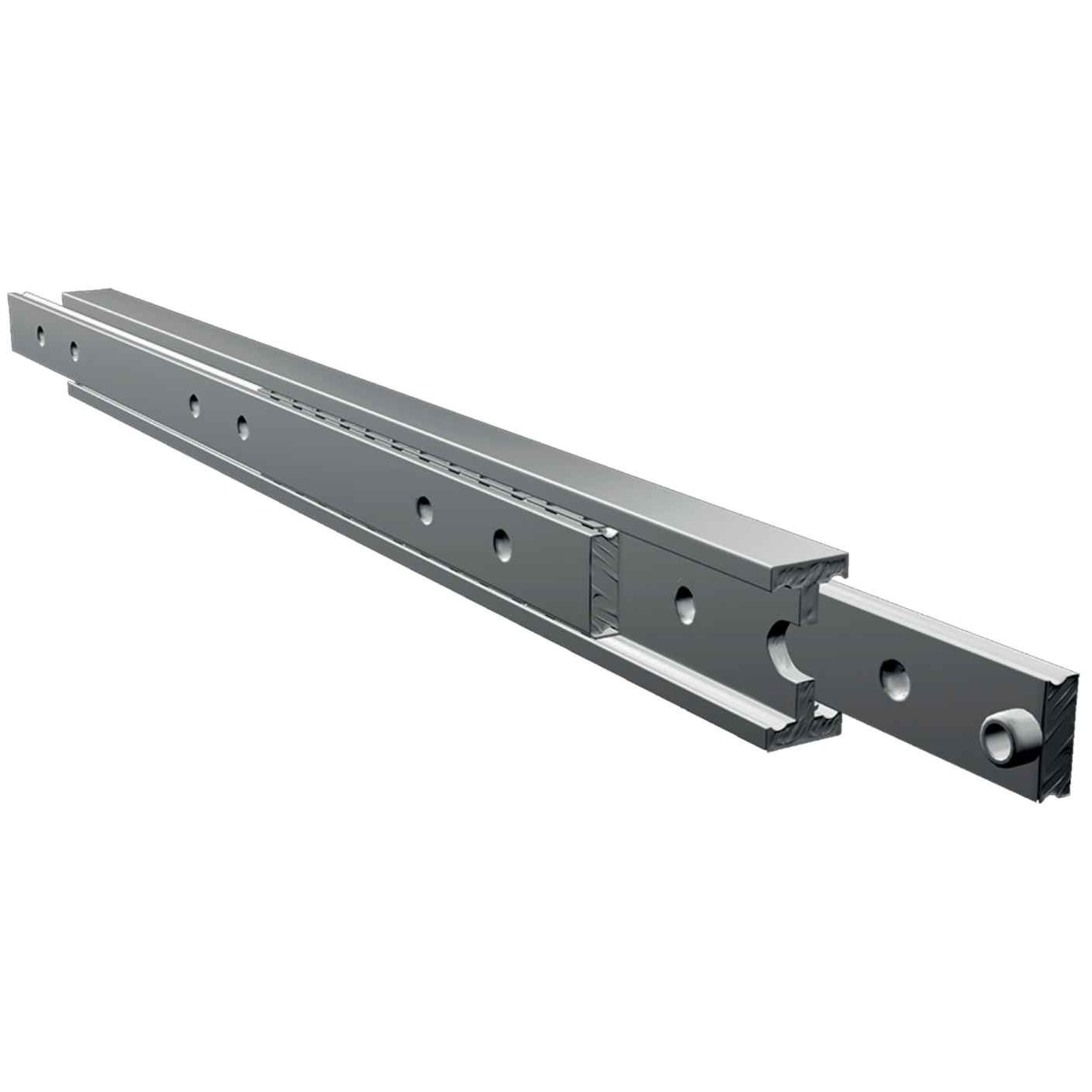

Teleskopické vedení MX-DTP 50
- Vysoká únosnost: až do 400kg
- Vysoká stabilita: maximální výsledný ohyb 1mm / 1m při plném zatížení
- Vynikající vlastnosti chodu: teleskopické vedení pracuje spolehlivě, přesně a tiše
- Dlouhá životnost:teleskop se vyznačuje vysokou životností i přes vysoké zatížení
- Materiál: C45 (standard) / nerezová ocel / hliník
- 100% výsuv / zástavbová délka = délka vysunutí
- Celková délka při vysunutí = zástavbová délka + délka vysunutí
Objednací kód: MX-DTP50.050
Zástavbová délka: 500mm
Délka vysunutí: 500mm
Celková délka při vysunutí: 1000mm
Nosnost: 350kg / pár

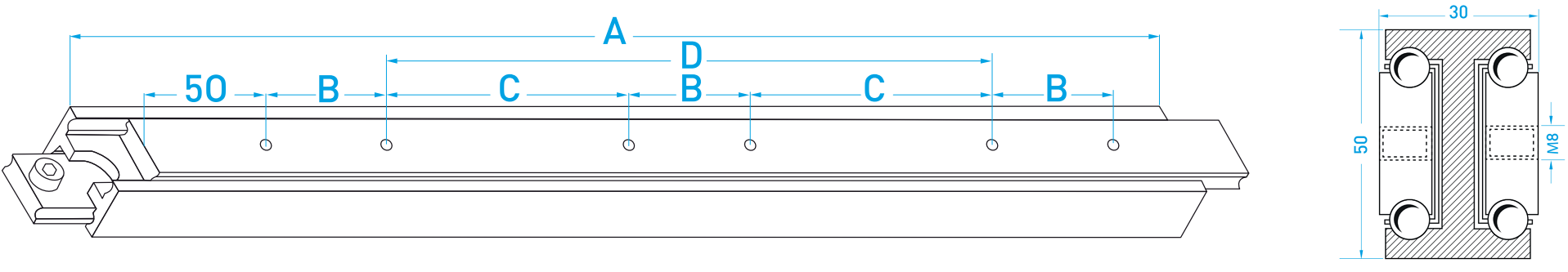

Základní rozměry a únosnost:
| Typ vedení |
Délkové rozměry (mm) | Rozměry pole děr (mm) |
Maximální zatížení (kg) / pár * |
||||
| Zástavbová délka (A) |
Vysunutí (100%) |
Celková délka |
B | C | D | ||
| MX-DTP 50.030 |
300 | 300 | 600 | 50 | - | 100 | 300 |
| MX-DTP 50.035 | 350 | 350 | 700 | 50 | - | 150 | 310 |
| MX-DTP 50.040 | 400 | 400 | 800 | 50 | - | 200 | 320 |
| MX-DTP 50.045 | 450 | 450 | 900 | 50 | - | 250 | 330 |
| MX-DTP 50.050 | 500 | 500 | 1 000 | 50 | - | 300 | 350 |
| MX-DTP 50.055 | 550 | 550 | 1 100 | 50 | 150 | - | 380 |
| MX-DTP 50.060 | 600 | 600 | 1 200 | 50 | 175 | - | 400 |
| MX-DTP 50.065 | 650 | 650 | 1 300 | 50 | 200 | - | 395 |
| MX-DTP 50.070 | 700 | 700 | 1 400 | 50 | 225 | - | 390 |
| MX-DTP 50.075 | 750 | 750 | 1 500 | 50 | 250 | - | 385 |
| MX-DTP 50.080 | 800 | 800 | 1 600 | 50 | 275 | - | 380 |
| MX-DTP 50.085 | 850 | 850 | 1 700 | 50 | 300 | - | 375 |
| MX-DTP 50.090 | 900 | 900 | 1 800 | 50 | 325 | - | 370 |
| MX-DTP 50.095 | 950 | 950 | 1 900 | 50 | 350 | - | 365 |
| MX-DTP 50.100 | 1 000 | 1 000 | 2 000 | 50 | 375 | - | 360 |
| MX-DTP 50.105 | 1 050 | 1 050 | 2 100 | 50 | 400 | - | 355 |
| MX-DTP 50.110 | 1 100 | 1 100 | 2 200 | 50 | 425 | - | 350 |
| MX-DTP 50.115 | 1 150 | 1 150 | 2 300 | 50 | 450 | - | 345 |
| MX-DTP 50.120 | 1 200 | 1 200 | 2 400 | 50 | 475 | - | 340 |
* Poznámka: Zátěž na pár ve vysunuté poloze, rovnoměrné rozložení hmotnosti
