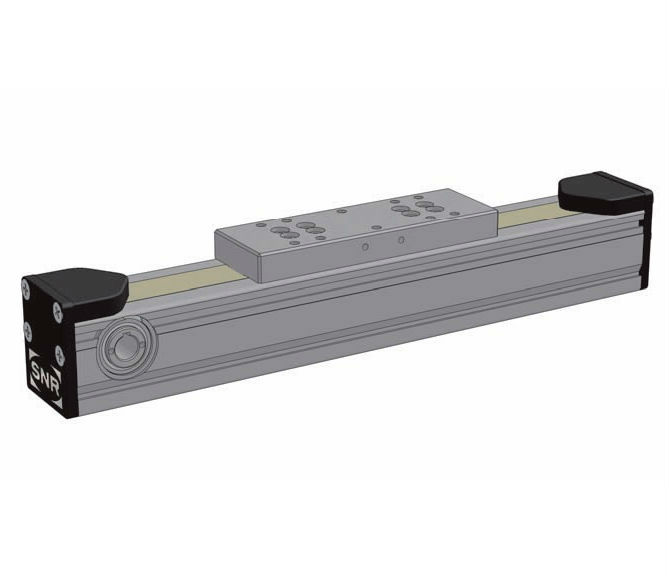

AXC 40 Z

Lineární modul série AXC-Zsnr logo

- velikost: 40
- základní rozměr: 40x52
- pohon: řemen
- typ vedení: kladičkové vedení
- maximální délka modulu: 6000mm

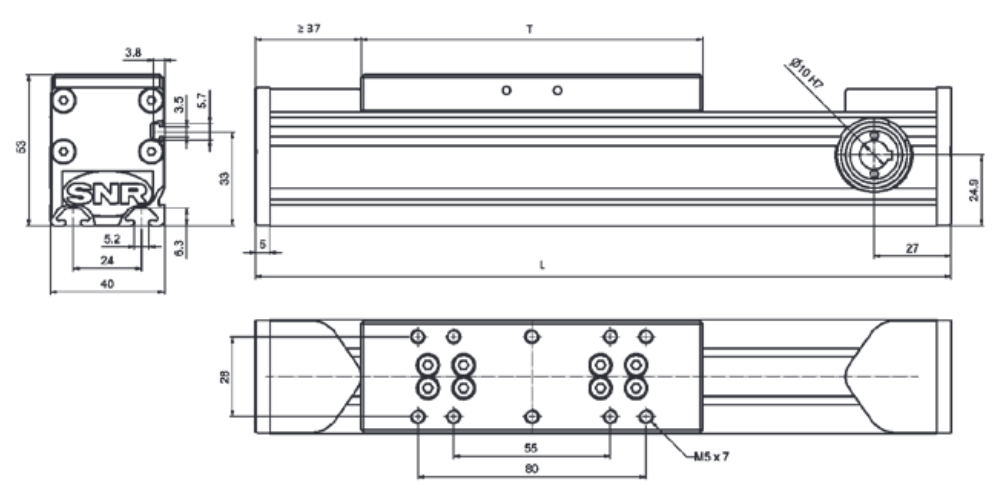

AXC zaxc40z 2d


Typ lineárního vedení:vedeni3

Typ vedení
Označení
Délka stolku T (mm)
Charakteristika
a (m/s2)
v (m/s)
Kladičkové vedení L 120 50 15

Maximální statická únosnost:koo

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 Z L 330 300 2,8 4,5 7,4

Maximální dynamická únosnost:

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 Z L 310 170 2,4 3,9 7,0

Technické údaje:belt

AXC 40 Z Jednotka / popis Hodnota

Základní rozměr mm 40x53
Geometrický moment setrvačnosti profilu Iy cm4 9,521
Geometrický moment setrvačnosti profilu Iz cm4 12,14
Typ pohonu řemen 16-AT3
Povolené dynamické zatížení řemene N 210
Zdvih na otáčku řemenice mm 75+0,1
Potřebný rozběhový moment Nm 0,16
Maximální hnací moment Nm 2,5
Moment setrvačnosti pohonu (bez převodovky) kgcm2 0,033
Maximální délka modulu m 6,0
 Přesnost opakovaného najíždění mm 0,08

Hmotnost:

M
AXC 40 Z
Jednotka Typ vedení
  L
Základní hmotnost (včetně pojezdového stolu) kg 1,0
Hmotnost na 100mm zdvihu kg 0,2
Hmotnost pojezdového stolu kg 0,4

axc z section
