Elektrické pohony
EWA nezná kompromisy a nemá slabiny!

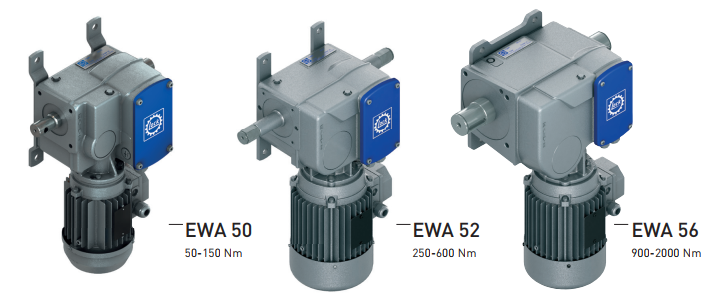

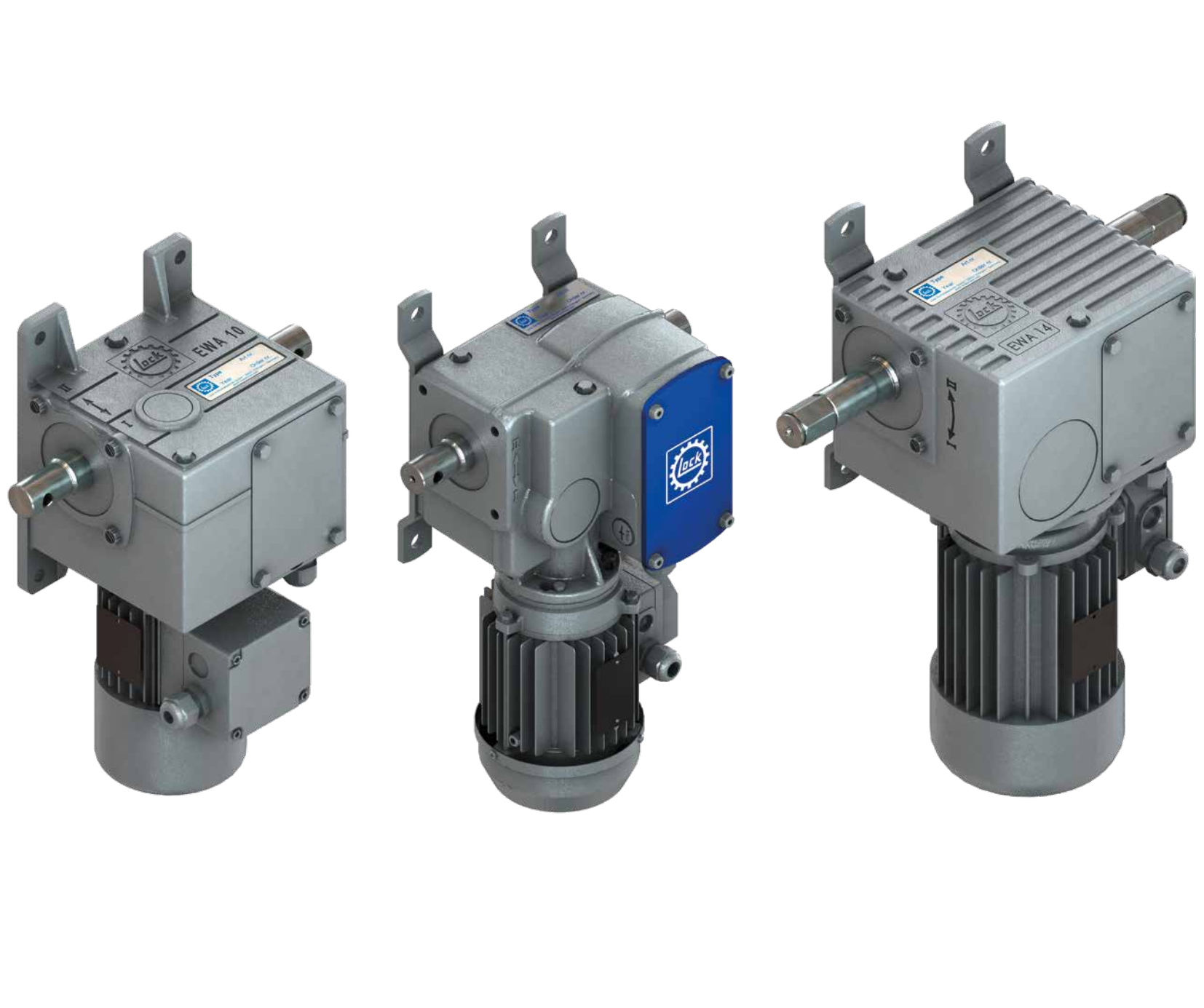

Pohonné jednotky Lock EWA jsou spolehlivým zdrojem energie pro každou aplikaci. Díky pomaloběžným samosvorným šnekovým převodovkám a integrovaným koncovým spínačům nebo řídicí jednotce (plně integrováno uvnitř převodové skříně) plní své úkoly po desetiletí, aniž by vyžadovaly jakoukoli údržbu. Jako volitelné příslušenství A60 také pro provoz při nízkých teplotách.
Jako nízkonákladová alternativa jsou k dispozici ruční pohony HWA, které lze samozřejmě snadno dodatečně vyměnit za výkonové pohony EWA, a to kdykoliv v budoucnu.
Většinu toho, co musíte zvednout, přemístit nebo obecně manipulovat, můžete uskutečnit pomocí pohonných jednotek a příslušenství od společnosti Lock.
Vlastnosti:
Točivý moment v rozsahu 50–2000 Nm
Rozsah otáček 1 - 60 ot./min
Integrovaný přesný převodový koncový spínač END 20 nebo integrovaná ovládací jednotka LSC 40
Dimenzování pro desetiletí provozu
Samočinně zajištěné šnekové převodovky
Elektrické motory s optimalizovanými vlastnostmi pro frekvence 50 a 60 Hz
Volitelně předinstalovaný potenciometr PAR 06 nebo multiturn-senzor PAR 10 na END 20
Volitelný polohový senzor, analogový LPR 02 nebo digitální LPR 04 na LSC 40
Motory a mikrospínače na END 20 pro frekvenci 60 Hz jsou certifikovány cURus (cURus = UL Recognized Component Mark, platné pro USA a Kanadu)

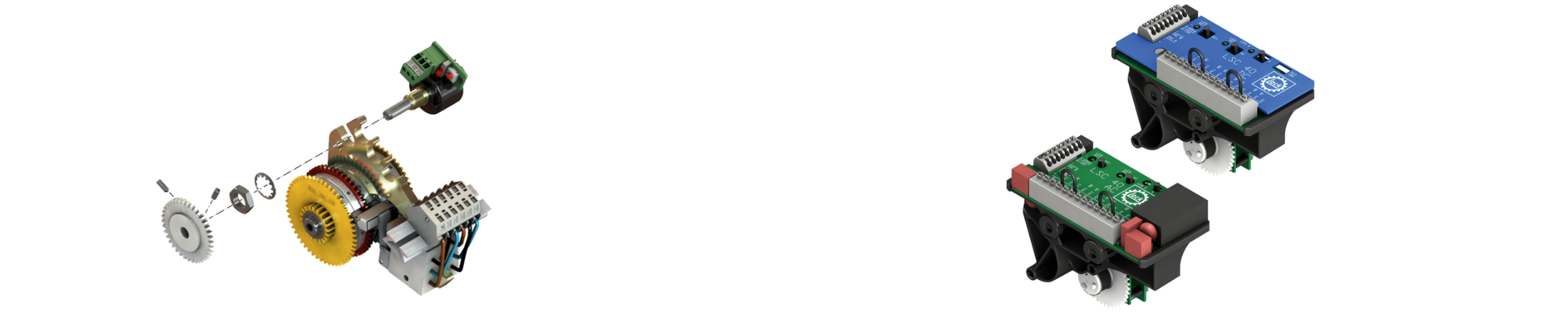

Zpětná poloha PAR 10:
Programovatelný multiturn senzor pro poskytování zpětné vazby o poloze
Vysoké rozlišení pro velmi přesné polohování
Žádný mechanický koncový doraz
Předmontovaný nebo vhodný pro dodatečnou montáž na koncové spínače END 20
"Elektronický potenciometr" vyměnitelný za PAR 06
Počet otáček hřídele: 0,1 až 190 lze vyhodnotit
Jednoduché naučení pomocí dvou tlačítek na zařízení, stav zobrazený LED indikátorem
Signální výstup 0 - 10 V analogový nebo 0 - 5 V
Napájení 16 - 30 V DC, stejné připojení jako pro PAR 06
Volitelně: Řídicí jednotka LSC 40.10

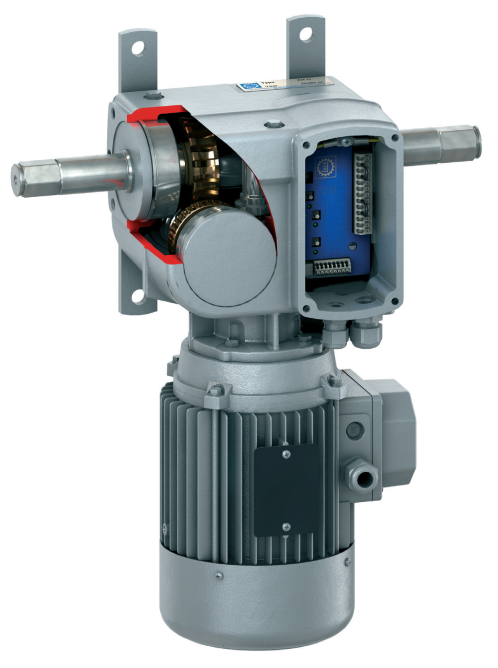

Absolutní mechatronický systém koncových spínačů s integrovanými přídavnými spínači pro střídavé nebo stejnosměrné řídicí napětí
Rychlé a jednoduché nastavení bez napájení, s vysokou spolehlivostí
Volitelně:
"Integrovaný snímač polohy" LPR s vysokým rozlišením
Pouze jedna verze pro všechny rychlosti otáčení - žádné další komponenty
Žádný mechanický koncový doraz
Výstupy s 0-10 V, 4-20 mA a inkrementálním signálem
Hlavní výhody EWA
Kompaktní tvar
Jednotná délka hřídele
Možnost libovolné instalační polohy
Volitelně LockLogic ®
Bezúdržbový provoz
Výběr typů hřídelí
Extrémně tichý chod
Provedení A60 pro použití při nízkých teplotách
Frekvenční měnič Speedlogic
Výběr
U společnosti Lock máte vždy k dispozici velké množství typů, variant a možností, abyste si mohli vybrat optimální řešení pro svoji aplikaci.
Krouticí momenty a rychlosti

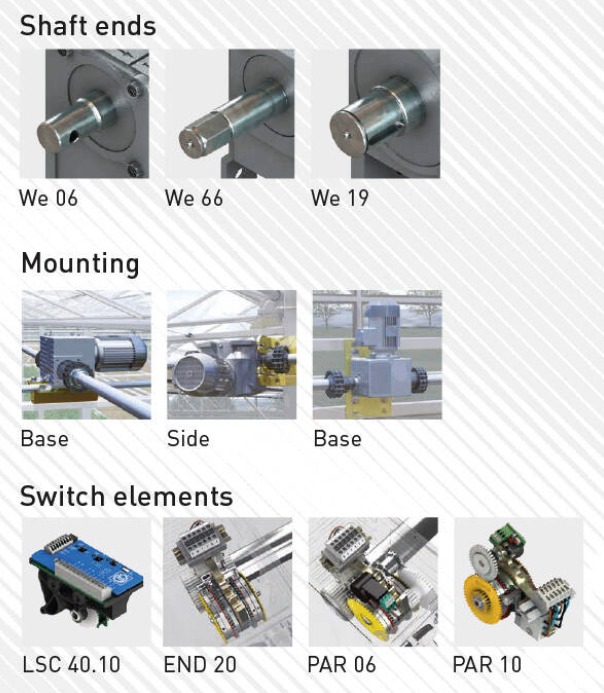

Konce hřídelí We 06, We 66, We 19
Verze pro nízkou teplotu A60 (volitelně)
Speciální napětí 1~, 3~, DC
Libovolná instalační poloha
Integrované snímače polohy END 20, PAR 06, PAR 10
Volitelná řídicí jednotka LSC 40.10,LPR 02, LPR 04
Barva DB 701 platinově šedá jako standard (ostatní provedení na vyžádání)
Modularita

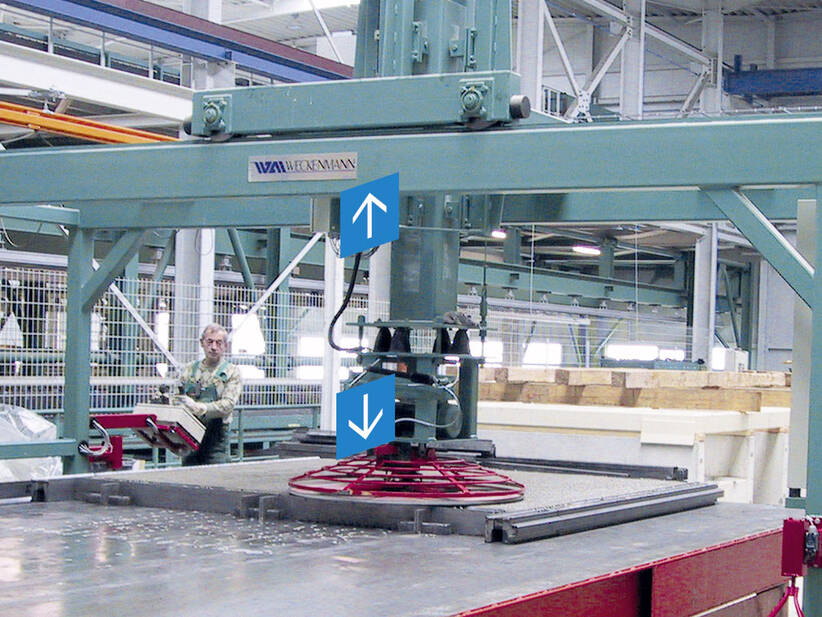

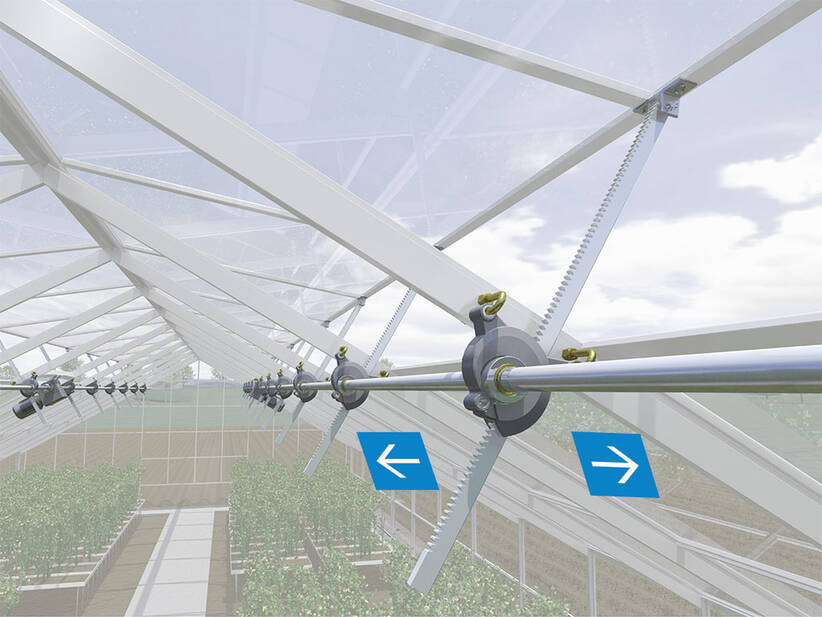

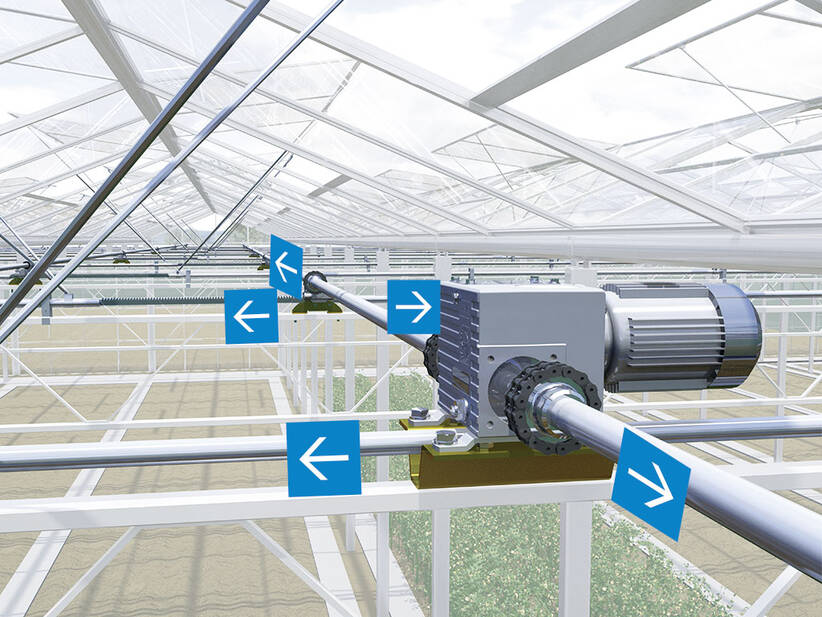

Díky širokému portfoliu výrobků a modularitě pohonů ve spojení s převodovkami lze vytvářet systémy, které optimálně přemísťují břemena v bodě, linii nebo dokonce v ploše.
EWA nezná kompromisy a nemá slabiny!
Pohonné jednotky Lock EWA jsou spolehlivým zdrojem energie pro každou aplikaci. Díky pomaloběžným samosvorným šnekovým převodovkám a integrovaným koncovým spínačům nebo řídicí jednotce (plně integrováno uvnitř převodové skříně) plní své úkoly po desetiletí, aniž by vyžadovaly jakoukoli údržbu. Jako volitelné příslušenství A60 také pro provoz při nízkých teplotách.
Jako nízkonákladová alternativa jsou k dispozici ruční pohony HWA, které lze samozřejmě snadno dodatečně vyměnit za výkonové pohony EWA, a to kdykoliv v budoucnu.
Většinu toho, co musíte zvednout, přemístit nebo obecně manipulovat, můžete uskutečnit pomocí pohonných jednotek a příslušenství od společnosti Lock.
Vlastnosti:
Točivý moment v rozsahu 50–2000 Nm
Rozsah otáček 1 - 60 ot./min
Integrovaný přesný převodový koncový spínač END 20 nebo integrovaná ovládací jednotka LSC 40
Dimenzování pro desetiletí provozu
Samočinně zajištěné šnekové převodovky
Elektrické motory s optimalizovanými vlastnostmi pro frekvence 50 a 60 Hz
Volitelně předinstalovaný potenciometr PAR 06 nebo multiturn-senzor PAR 10 na END 20
Volitelný polohový senzor, analogový LPR 02 nebo digitální LPR 04 na LSC 40
Motory a mikrospínače na END 20 pro frekvenci 60 Hz jsou certifikovány cURus (cURus = UL Recognized Component Mark, platné pro USA a Kanadu)
Zpětná poloha PAR 10:
Programovatelný multiturn senzor pro poskytování zpětné vazby o poloze
Vysoké rozlišení pro velmi přesné polohování
Žádný mechanický koncový doraz
Předmontovaný nebo vhodný pro dodatečnou montáž na koncové spínače END 20
"Elektronický potenciometr" vyměnitelný za PAR 06
Počet otáček hřídele: 0,1 až 190 lze vyhodnotit
Jednoduché naučení pomocí dvou tlačítek na zařízení, stav zobrazený LED indikátorem
Signální výstup 0 - 10 V analogový nebo 0 - 5 V
Napájení 16 - 30 V DC, stejné připojení jako pro PAR 06
Volitelně: Řídicí jednotka LSC 40.10
Absolutní mechatronický systém koncových spínačů s integrovanými přídavnými spínači pro střídavé nebo stejnosměrné řídicí napětí
Rychlé a jednoduché nastavení bez napájení, s vysokou spolehlivostí
Volitelně:
"Integrovaný snímač polohy" LPR s vysokým rozlišením
Pouze jedna verze pro všechny rychlosti otáčení - žádné další komponenty
Žádný mechanický koncový doraz
Výstupy s 0-10 V, 4-20 mA a inkrementálním signálem
Hlavní výhody EWA
Kompaktní tvar
Jednotná délka hřídele
Možnost libovolné instalační polohy
Volitelně LockLogic ®
Bezúdržbový provoz
Výběr typů hřídelí
Extrémně tichý chod
Provedení A60 pro použití při nízkých teplotách
Frekvenční měnič Speedlogic
Výběr
U společnosti Lock máte vždy k dispozici velké množství typů, variant a možností, abyste si mohli vybrat optimální řešení pro svoji aplikaci.
Krouticí momenty a rychlosti
Konce hřídelí We 06, We 66, We 19
Verze pro nízkou teplotu A60 (volitelně)
Speciální napětí 1~, 3~, DC
Libovolná instalační poloha
Integrované snímače polohy END 20, PAR 06, PAR 10
Volitelná řídicí jednotka LSC 40.10,LPR 02, LPR 04
Barva DB 701 platinově šedá jako standard (ostatní provedení na vyžádání)
Modularita
Díky širokému portfoliu výrobků a modularitě pohonů ve spojení s převodovkami lze vytvářet systémy, které optimálně přemísťují břemena v bodě, linii nebo dokonce v ploše.
-

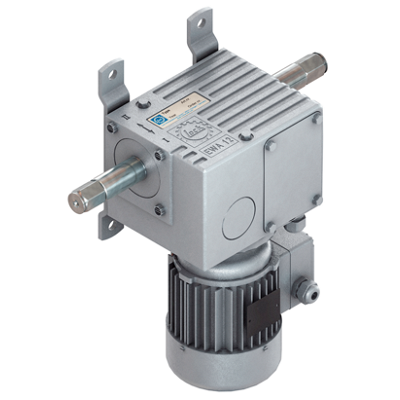

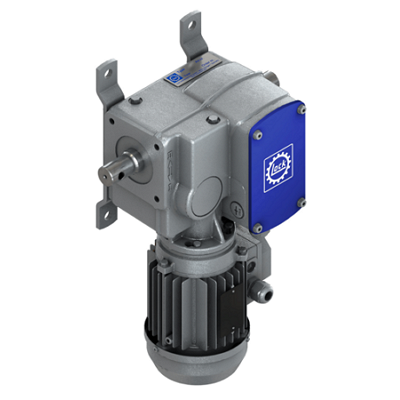

- Extrémně tichá, samosvorná dvojitá šneková převodovka s integrovaným ovládáním koncového spínače a s dlouhou životností, bez nutnosti údržby.
- Univerzální montáž se standardní montáží vzadu nebo na levé straně (symetricky).
- Standardní montáž s držáky s osovou vzdáleností 70 mm nebo volitelně 60 mm.
- Ovládání koncového spínače včetně pomocného koncového spínače prostřednictvím řídicí jednotky LSC 40 AC/DC. Volitelný mechanický koncový spínač END 20 pro až 580 otáček hřídele.
- Vysoce kvalitní motory dostupné v široké škále napětí.
- Předem zapojené jednofázové motory dodávané s ... Learn More
-

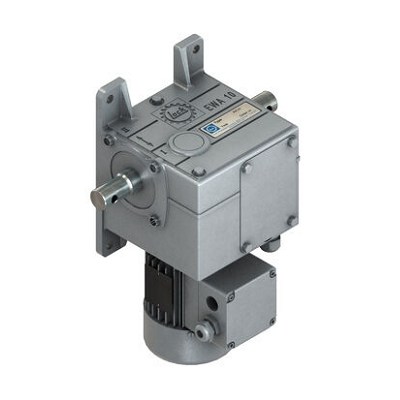

- Extrémně tichá, samosvorná dvojitá šneková převodovka s integrovaným ovládáním koncového spínače a s dlouhou životností, bez nutnosti údržby.
- Univerzální montáž se standardní montáží vzadu nebo na levé straně (symetricky).
- Standardní montáž s držáky s osovou vzdáleností 70 mm nebo volitelně 60 mm.
- Ovládání koncového spínače včetně pomocného koncového spínače prostřednictvím řídicí jednotky LSC 40 AC/DC. Volitelný mechanický koncový spínač END 20 pro až 580 otáček hřídele.
- Vysoce kvalitní motory dostupné v široké škále napětí.
- Předem zapojené jednofázové motory dodávané s ... Learn More
-
- Extrémně tiché, samosvorné šnekové převodovky s dlouhou životností, bezúdržbové. Univerzální montáž standardně vzadu nebo volitelně na levé straně (symetricky).
- Instalovaný přesný koncový spínač převodovky END 20 pro 580 otáček hřídele (mikrospínač v cURus).
- Volitelná řídicí jednotka LSC 40.10 AC nebo DC včetně přídavného koncového spínače. Zapojení pomocí 7žilového kabelu.
- Kvalitní motory s vícerozsahovým napětím (IEC 38) pro 50 Hz (400 V 3~ // 230 V 1~). IP55, Th.Cl.F, S3-40 %.
- Ve všech jednofázových motorech je integrován ochranný kontakt cívky, takže není nutný samostatný ochranný ... Learn More
-

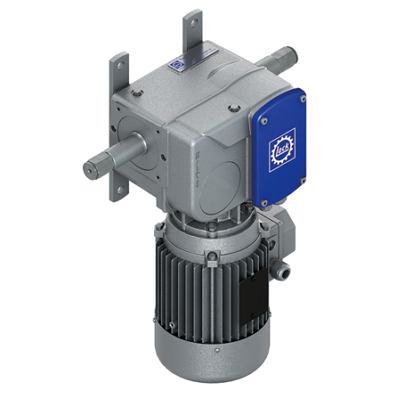

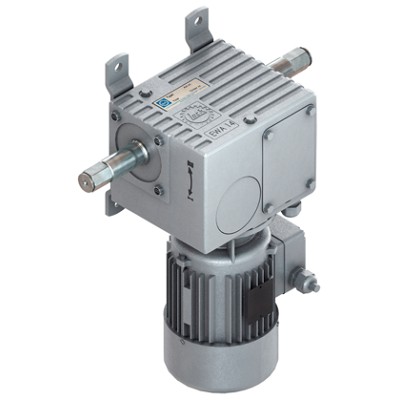

- Extrémně tichá, samosvorná dvojitá šneková převodovka, dlouhá životnost, nulová údržba.
- Univerzální montáž standardně vzadu nebo volitelně na levé straně (symetricky)! Odnímatelné nožičky.
- Instalovaný přesný koncový spínač převodovky END 20 pro 580 otáček hřídele (mikrospínač v cURus).
- Volitelná řídicí jednotka LSC 40.10 AC nebo DC včetně přídavného koncového spínače. Zapojení pomocí 7žilového kabelu.
- Kvalitní motory s vícerozsahovým napětím (IEC 38) pro 50 Hz (400 V 3~ // 230 V 1~) a 60 Hz (208 V 3~ // 480 V 3~ as well as 120 V 1~ and 240 V 1~ in cURus). IP55, Th.Cl.F, S3-40 ... Learn More
-
- Extrémně tichá, samosvorná dvojitá šneková převodovka s dlouhou životností, bezúdržbová. Rychlá verze EWA 14.2539 a EWA 14.2060 bez samosvoru.
- Univerzální montáž standardně vzadu nebo volitelně na levé straně (symetricky)! Odnímatelné patky.
- Instalovaný přesný koncový spínač převodovky END 20 pro 580 otáček hřídele (mikrospínač v cURus).
- Volitelná řídicí jednotka LSC 40.10 AC nebo DC včetně přídavného koncového spínače. Zapojení pomocí 7žilového kabelu.
- Kvalitní motory, vícerozsahové napětí (IEC 38) pro 50 Hz (400 V 3~ // 230 V 1~) a 60 Hz (208 V 3~ // 480 V 3~ i 240 V 1~ v cURus). ... Learn More
-

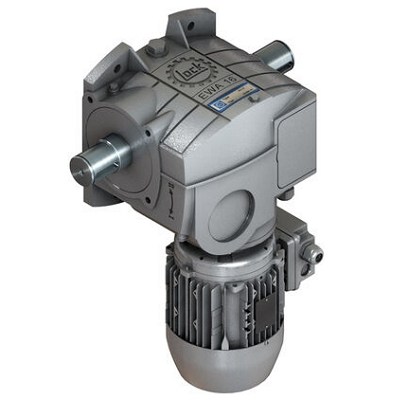

- Extrémně tichá, samosvorná dvojitá šneková převodovka s dlouhou životností a nulovou údržbou.
- Univerzální montáž se standardní montáží vzadu nebo na levé straně (symetricky)!
- Instalovaný přesný koncový spínač převodovky END 20 pro 395 otáček hřídele (mikrospínač v cURus). Sériově dodávaný pomocný koncový spínač END 20.40!
- Kvalitní motory, vícerozsahové napětí (IEC 38) pro 50 Hz (400 V 3) a 60 Hz (208 V 3~ // 480 V 3~ v cURus). IP55, Th.Cl.F, S3-40%.
- Klíčová pružinová hřídel We 19, do 1200 Nm také s šestihrannou hřídelí We 66 (pak umístěte pohon do středu systému, pokles točivého ... Learn More
-

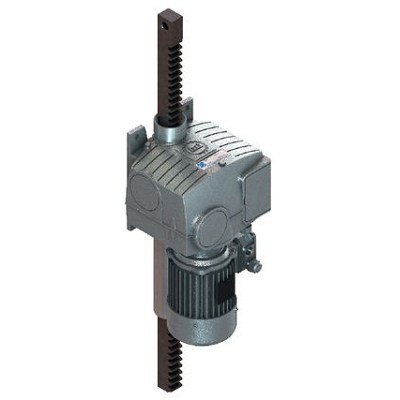

- Nastavení pohonu vhodné pro trakční a tlakové zatížení. Litinová skříň se samosvornou dvojitou šnekovou převodovkou a ozubeným hřebenem.
- Instalovaný přesný koncový spínač převodovky END 20 (mikrospínač v cURus), plynule nastavitelný.
- Kvalitní motory, vícerozsahové napětí (IEC 38) pro 50 Hz (400 V 3~/230 V 1~). IP 55, TH.Cl.F, S3 - 40 %, speciální motory na vyžádání.
- Standardní délky zdvihu H = 600 mm, = 800 mm, = 1000 mm, = 1200 mm atd. Nad délkou zdvihu 1500 mm (EZW 64.05), resp. 1700 mm (EZW 64.10 a EZW 64.20), viz snížená kompresní síla.
- Vhodný teplotní rozsah od -5 do +60 ... Learn More
-

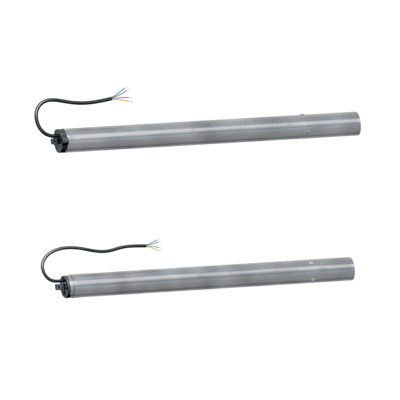

- Robustní trubkový motor pro pohon válečkových fóliových systémů, například pro vnitřní stínění, dělicí stěny nebo rolovací systémy.
- Kompaktní konstrukce s ocelovými převodovkami s nulovou údržbou a nízkou hlučností.
- Provozní režim S2 4 min. druh krytí IP 44.
- Asynchronní motor s instalovaným mechanickým přesným koncovým spínačem pro 22 otáček.
- S hliníkovou trubkou 50 x 1,5 / 63 x 1,5 mm pro připojení spojkou k válcovací trubce 50 / 63 mm.
- Čep hřídele 12 x 12 / 16 x 16 mm se závlačkou pro připojení k naváděcímu systému.
- Vysoce kvalitní připojovací kabel o délce 4 m, ... Learn More
