Miniaturní vedení

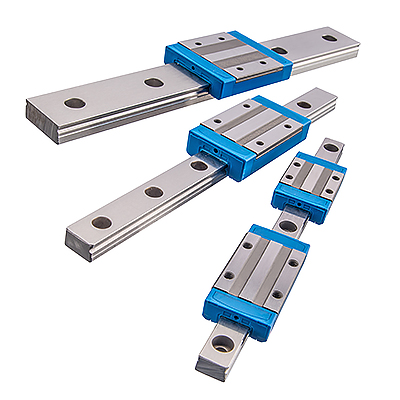

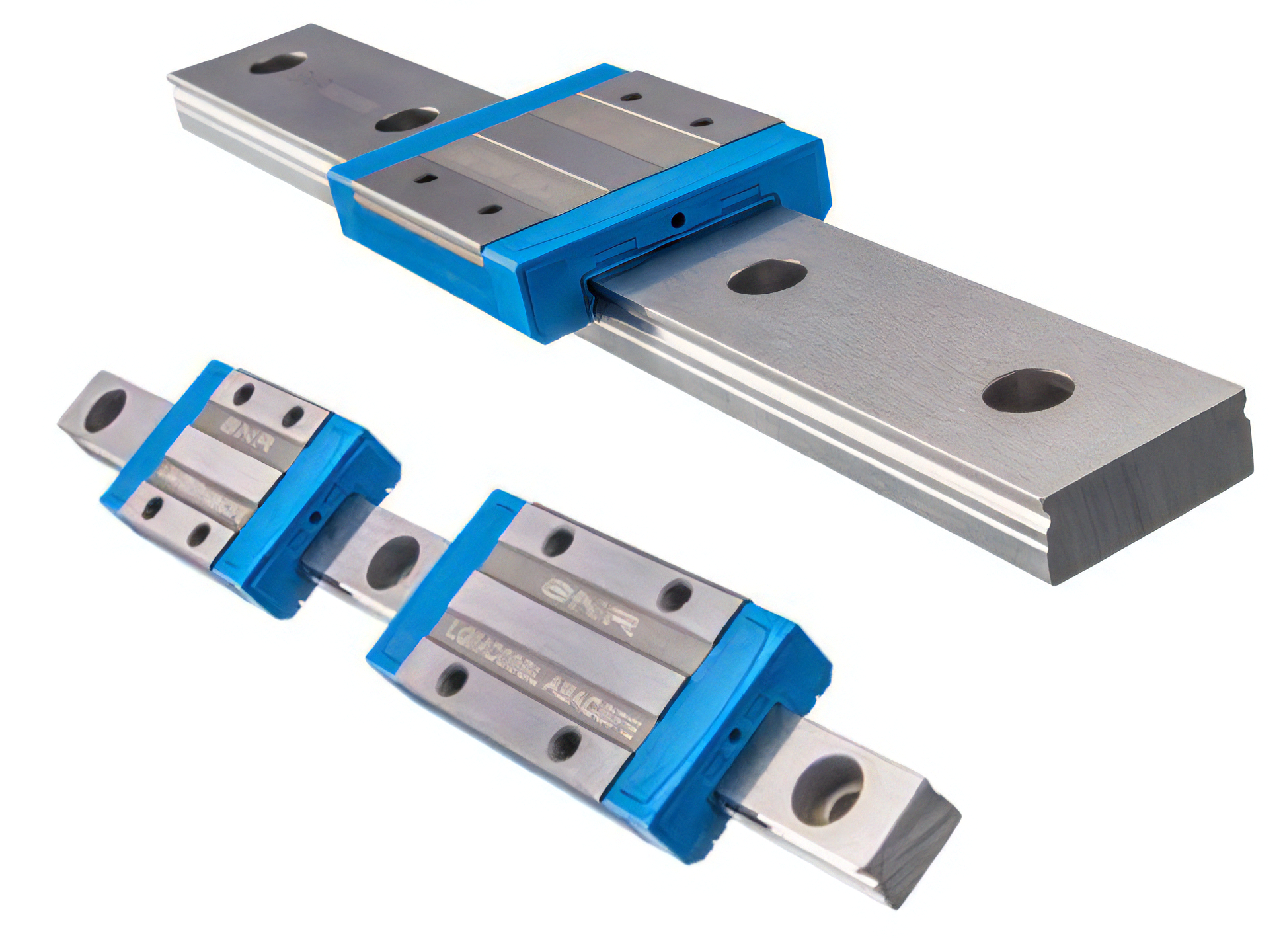

Jedná se o přesná lineární vedení v miniaturním provedení, kde pohyb mezi vozíčkem a profilovou kolejnicí je zajištěn pomocí valivých elementů – kuliček. Tato vedení jsou vyráběna jako konvenční nebo s plastovým řetězem mezi valivými elementy. Geometrie tzv. Gotického oblouku se čtyřbodovým stykem kuliček zaručuje únosnost ve všech směrech při velmi kompaktních rozměrech miniaturních vedení. Přesnost, kompaktní rozměry a dostupnost v několika rozměrovým variantách patří k základním znakům miniaturního lineárního vedení.
Všechny typy lineárního vedení jsou dostupné ve dvou variantách a to: s kuličkami vedenými v plastové kleci nebo jako standardní vedení bez plastové klece.


Miniaturní lineární vedení se vyznačuje následující charakteristikou:
- Kompaktní design
- Kolejnice a vozíky vyrobeny z antikorozního materiálu
- Určeno pro lehké aplikace kde je kladen důraz na přesnost
- Dostupné jako standartní i s plastovým řetězem
- Velikosti 9,12,15
- Úzké i široké provedení, standartní i prodloužená verze

Jedná se o přesná lineární vedení v miniaturním provedení, kde pohyb mezi vozíčkem a profilovou kolejnicí je zajištěn pomocí valivých elementů – kuliček. Tato vedení jsou vyráběna jako konvenční nebo s plastovým řetězem mezi valivými elementy. Geometrie tzv. Gotického oblouku se čtyřbodovým stykem kuliček zaručuje únosnost ve všech směrech při velmi kompaktních rozměrech miniaturních vedení. Přesnost, kompaktní rozměry a dostupnost v několika rozměrovým variantách patří k základním znakům miniaturního lineárního vedení.
Všechny typy lineárního vedení jsou dostupné ve dvou variantách a to: s kuličkami vedenými v plastové kleci nebo jako standardní vedení bez plastové klece.
Miniaturní lineární vedení se vyznačuje následující charakteristikou:
- Kompaktní design
- Kolejnice a vozíky vyrobeny z antikorozního materiálu
- Určeno pro lehké aplikace kde je kladen důraz na přesnost
- Dostupné jako standartní i s plastovým řetězem
- Velikosti 9,12,15
- Úzké i široké provedení, standartní i prodloužená verze
-
LGMC…B

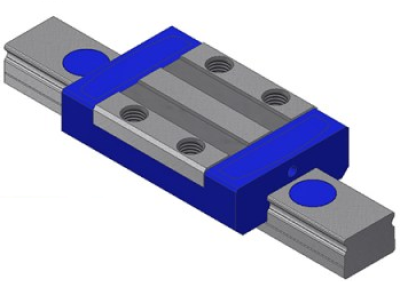

Miniaturní vozík / Úzké provedení / Statická únosnost až 7,94kN / Dynamická únosnost až 8,94kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 9/12/15Miniaturní vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 9 / 12 / 15 - úzký vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 2,28 - 7,94 kN / Dynamická únosnost: C: 2,68 - 8,94 kN Momentová únosnost: Mx: 0,0105 - 0,0556 kNm / My: 0,0084 - 0,0546 kNm / Mz: 0,0084 - 0,0546 kNm Příklad značení: LGMC12BNBBNZ1-N (viz níže)
... Learn More -
LGMC…W

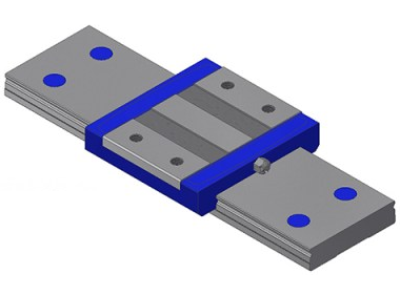

Miniaturní vozík / Široké provedení / Statická únosnost až 10,92kN / Dynamická únosnost až 11,31kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 9/12/15Miniaturní vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 9 / 12 / 15 - široký vozík (montáž šroubů shora) - standardní délka (WN) / prodloužená verze (WL) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 3,27 - 10,92 kN / Dynamická únosnost: C: 3,23 - 11,31 kN Momentová únosnost: Mx: 0,0310 - 0,2233 kNm / My: 0,0149 - 0,0968 kNm / Mz: 0,0149 - 0,0968 kNm Příklad značení: LGMC12WNBBNZ1-N (viz níže)
... Learn More -
LGMX…B
Miniaturní vozík / Úzké provedení / Statická únosnost až 7,94kN / Dynamická únosnost až 7,25kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 7/9/12/15Miniaturní vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 7 / 9 / 12 / 15 - úzký vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 1,52 - 7,94 kN / Dynamická únosnost: C: 1,30 - 7,25 kN Momentová únosnost: Mx: 0,0050 - 0,0556 kNm / My: 0,0031 - 0,0546 kNm / Mz: 0,0031 - 0,0546 kNm Příklad značení: LGMX12BNBBNZ1-N (viz níže)
... Learn More -
LGMX…W
Miniaturní vozík / Široké provedení / Statická únosnost až 10,92kN / Dynamická únosnost až 9,03kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 9/12/15Miniaturní vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 9 / 12 / 15 - široký vozík (montáž šroubů shora) - standardní délka (WN) / prodloužená verze (WL) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 3,27 - 10,92 kN / Dynamická únosnost: C: 2,63 - 9,03 kN Momentová únosnost: Mx: 0,0310 - 0,2233 kNm / My: 0,0149 - 0,0968 kNm / Mz: 0,0149 - 0,0968 kNm Příklad značení: LGMX12WNBBNZ1-N (viz níže)
... Learn More -
Kolejnice lineárního vedení LGMR...L - pro uchycení shora (typ L) - velikosti 9 / 12 / 15 - v délce z jednoho kusu 2000mm (delší možno napojením) - možnost krytí (plastové zátky) Příklad značení: LGMR12L01600N-2-0-12.5N (viz níže)
... Learn More -
Kolejnice lineárního vedení LGMW...L - pro uchycení shora (typ L) - velikosti 9 / 12 / 15 - v délce z jednoho kusu 2000mm (delší možno napojením) - možnost krytí (plastové zátky) Příklad značení: LGMW12L01600N-2-0-20.0N (viz níže)
... Learn More -
SEBS - BS / B / BY
Miniaturní vozík / Úzké provedení / Statická únosnost až 21,2kN / Dynamická únosnost až 14,8kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 5/7/9/12/15/20Vozík lineárního vedení: - velikosti 5 / 7 / 9 / 12 / 15 / 20 - úzký vozík (montáž šroubů shora) - standardní délka (B) / krátký (BS) / dlouhý (BY) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 0,75 - 21,2 kN / Dynamická únosnost: C: 0,52 - 14,8 kN Momentová únosnost: MP: 1,13 - 210 Nm / MY: 0,95 - 176 Nm / MR: 1,96 - 217 Nm Příklad značení: SEBS 15B Y M UU 2 T1 - 589 N P / W2 (viz níže)
... Learn More -
SEBS - WBS / WB / WBY
Miniaturní vozík / Široké provedení / Statická únosnost až 15,2kN / Dynamická únosnost až 9,95kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 5/7/9/12/15Vozík lineárního vedení: - velikosti 5 / 7 / 9 / 12 / 15 - široký vozík (montáž šroubů shora) - standardní délka (WB) / krátký (WBS) / dlouhý (WBY) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 0,71 - 15,2 kN / Dynamická únosnost: C: 1,17 - 9,95 kN Momentová únosnost: MP: 2,60 - 134 Nm / MY: 2,18 - 113 Nm / MR: 5,99 - 323 Nm Příklad značení: SEBS 15WB Y UU 2 T1 - 589 N P / W2 (viz níže)
... Learn More -
SEB - A / AY
Miniaturní vozík / Úzké provedení / Statická únosnost až 17,8kN / Dynamická únosnost až 12,4kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 2/3/5/7/9/12/15/20Vozík lineárního vedení: - velikosti 2 / 3 / 5 / 7 / 9 / 12 / 15 / 20 - úzký vozík (montáž šroubů shora) - standardní délka (A) / dlouhý (AY) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 0,38 - 17,8 kN / Dynamická únosnost: C: 0,21 - 12,4 kN Momentová únosnost: MP: 0,53 - 176 Nm / MY: 0,64 - 210 Nm / MR: 0,41 - 182 Nm Příklad značení: SEBS 15A Y UU 2 T1 - 589 N P / W2 (viz níže)
... Learn More -
SEB - WA / WAY
Miniaturní vozík / Široké provedení / Statická únosnost až 12,7kN / Dynamická únosnost až 8,35kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 3/7/9/12/15Vozík lineárního vedení: - velikosti 3 / 7 / 9 / 12 / 15 - široký vozík (montáž šroubů shora) - standardní délka (WA) / dlouhý (WAY) - dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy - kolejnice, tělo vozíku a valivé elementy z nerezové oceli Statická únosnost: C0: 0,54 - 12,7 kN / Dynamická únosnost: C: 0,33 - 8,35 kN Momentová únosnost: MP: 0,83 - 113 Nm / MY: 0,99 - 134 Nm / MR: 1,67 - 271 Nm Příklad značení: SEBS 15WA Y UU 2 T1 - 589 N P / W2 (viz níže)
... Learn More
