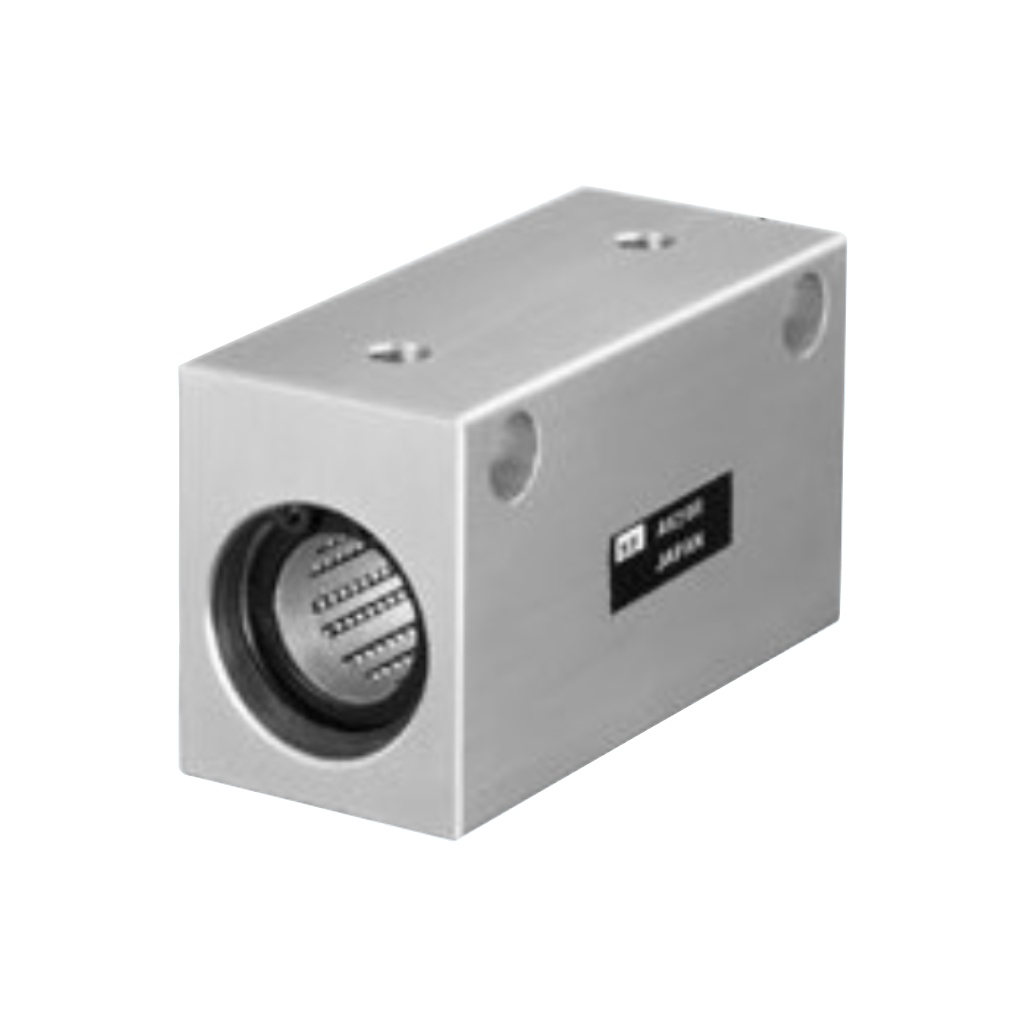

Lineární set AK-RW
Lineární set AK-RW
- Pro průměry hřídele: 6 - 30mm
- Provedení: uzavřené / tandemové / kompaktní
- Statická únosnost: až 5,3kN
- Dynamická únosnost: až 1,91kN

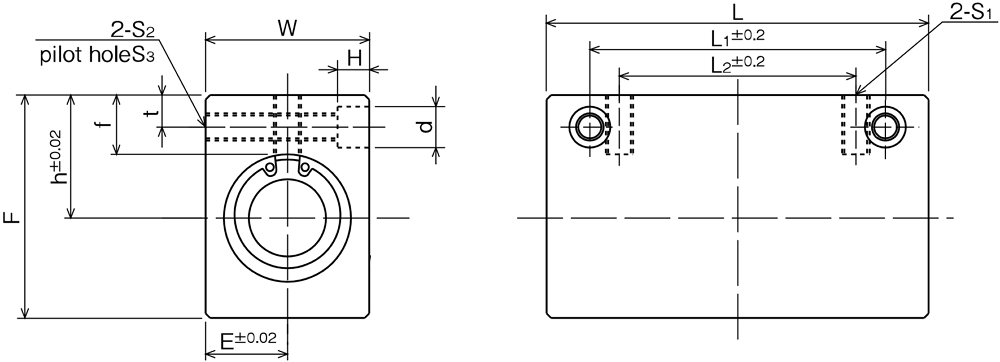

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||||||||
| Dynamické | Statické | ||||||||||||||||
| dr | h | E | W | L | F | L2 | S1 | f | L1 | t | S2 | S3 |
d | H | C | Co | |
| AK 6 R W |
6 | 14 | 8 | 16 | 46 | 22 | 20 | M4 | 8 | 30 | 5 | M4 | 3,5 | 6 | 5 | 126 | 352 |
| AK 8 R W |
8 | 16 | 10 | 20 | 56 | 26 | 30 | M5 | 8,5 | 42 | 5 | M4 | 3,5 | 6 | 5 | 222 | 628 |
| AK 10 R W |
10 | 19 | 13 | 26 | 68 | 32 | 36 | M6 | 9,5 | 50 | 6 | M5 | 4,5 | 8 | 6 | 254 | 744 |
| AK 12 R W |
12 | 20 | 14 | 28 | 70 | 34 | 36 | M6 | 9,5 | 50 | 6 | M5 | 4,5 | 8 | 6 | 444 | 1180 |
| AK 13 R W |
13 | 25 | 15 | 30 | 74 | 43 | 42 | M6 | 13,5 | 55 | 7 | M6 | 5,2 | 9 | 7 | 523 | 1370 |
| AK 16 R W |
16 | 27 | 18 | 36 | 84 | 49 | 52 | M6 | 13 | 65 | 7 | M6 | 5,2 | 9 | 7 | 731 | 1760 |
| AK 20 R W |
20 | 31 | 21 | 42 | 94 | 54 | 58 | M8 | 15 | 70 | 8 | M8 | 7 | 11 | 8 | 1050 | 2360 |
| AK 25 R W |
25 | 37 | 26 | 52 | 128 | 65 | 80 | M10 | 17 | 100 | 9 | M10 | 8,9 | 14 | 10 | 1430 | 3720 |
| AK 30 R W |
30 | 40 | 29 | 58 | 138 | 71 | 90 | M10 | 17,5 | 110 | 9 | M10 | 8,9 | 14 | 10 | 1910 | 5300 |

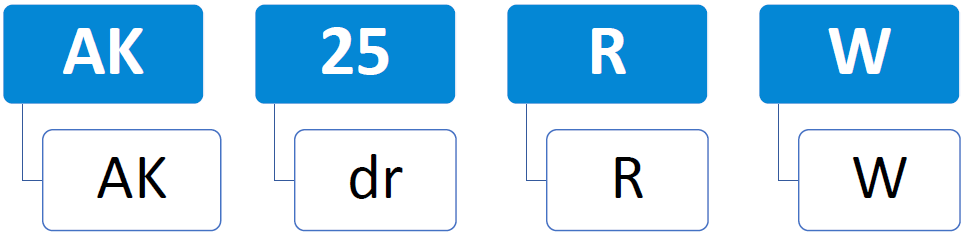

Nomenklatura značení:
Příklad značení: AK 25 R W
- specifikace (typ AK)
- 25 (vnitřní průměr)
- R (lineární set s rotačním pouzdrem)
- W (tandemové provedení)
