Spojka MP
Pneumatická spojka s jedním kotoučem
- Používá se pro suché aplikace
- Všechny připojené díly musí být souosé, aby byla zajištěna správná funkce spojky
- Přenáší pohyb mezi hřídelem upevněným na náboji (1) a přírubou, která musí být v kontaktu s třecím kroužkem (5)
- Statické momenty (Ms) od 20 do 350 Nm

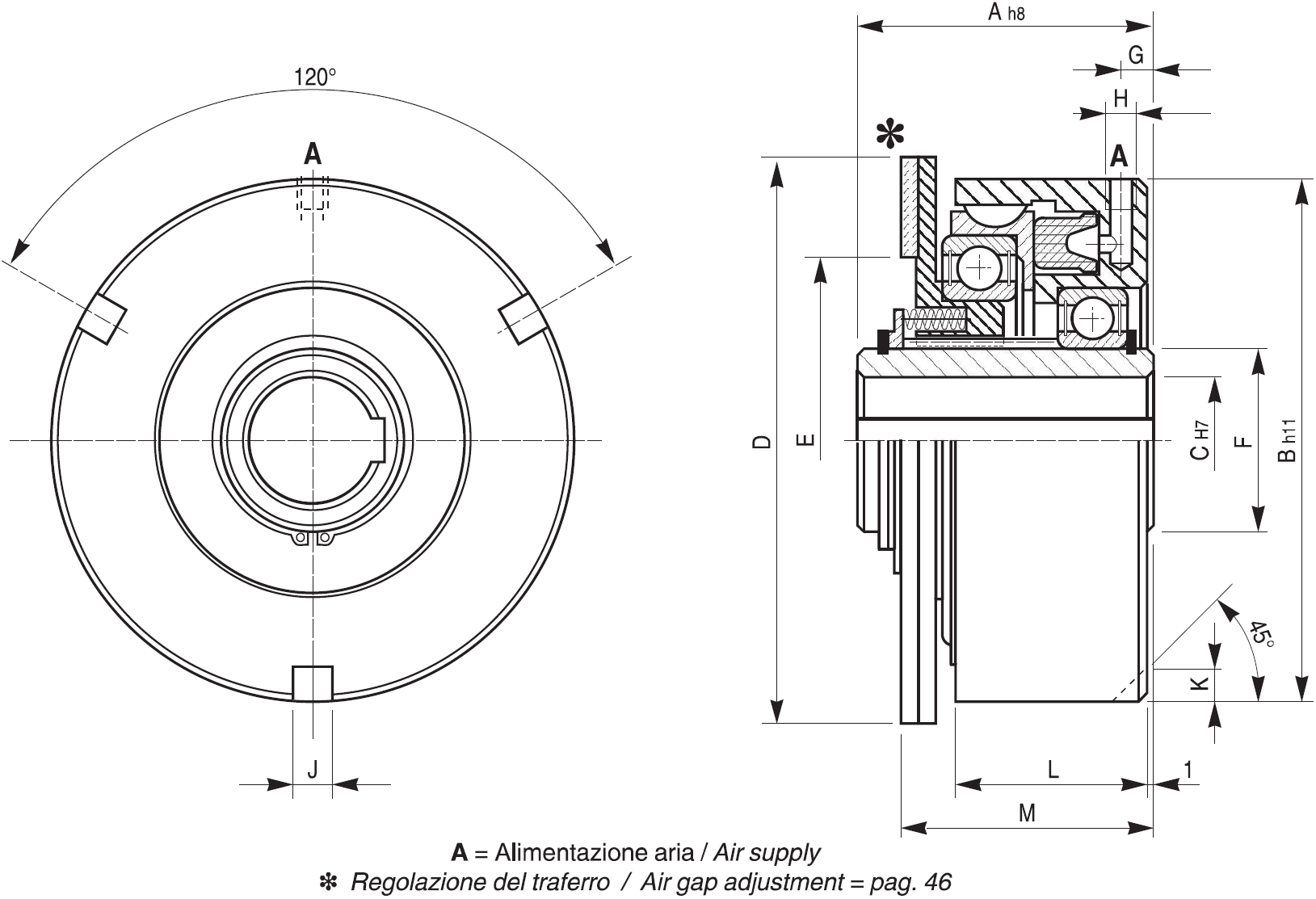

SCHÉMA
1. NÁBOJ
2. VÁLEC
3. PÍST
4. OPĚRNÝ KROUŽEK
5. TŘECÍ KROUŽEK
6. OPĚRNÝ KROUŽEK PRUŽINY
7. PRUŽINA
8. TĚSNICÍ KROUŽEK
9. LOŽISKO
10. LOŽISKO NÁBOJE
11. VNĚJŠÍ POJISTNÝ KROUŽEK
12. VNITŘNÍ POJISTNÝ KROUŽEK
* Mezi oběma částmi nesmí být nikdy žádná nesouosost.
