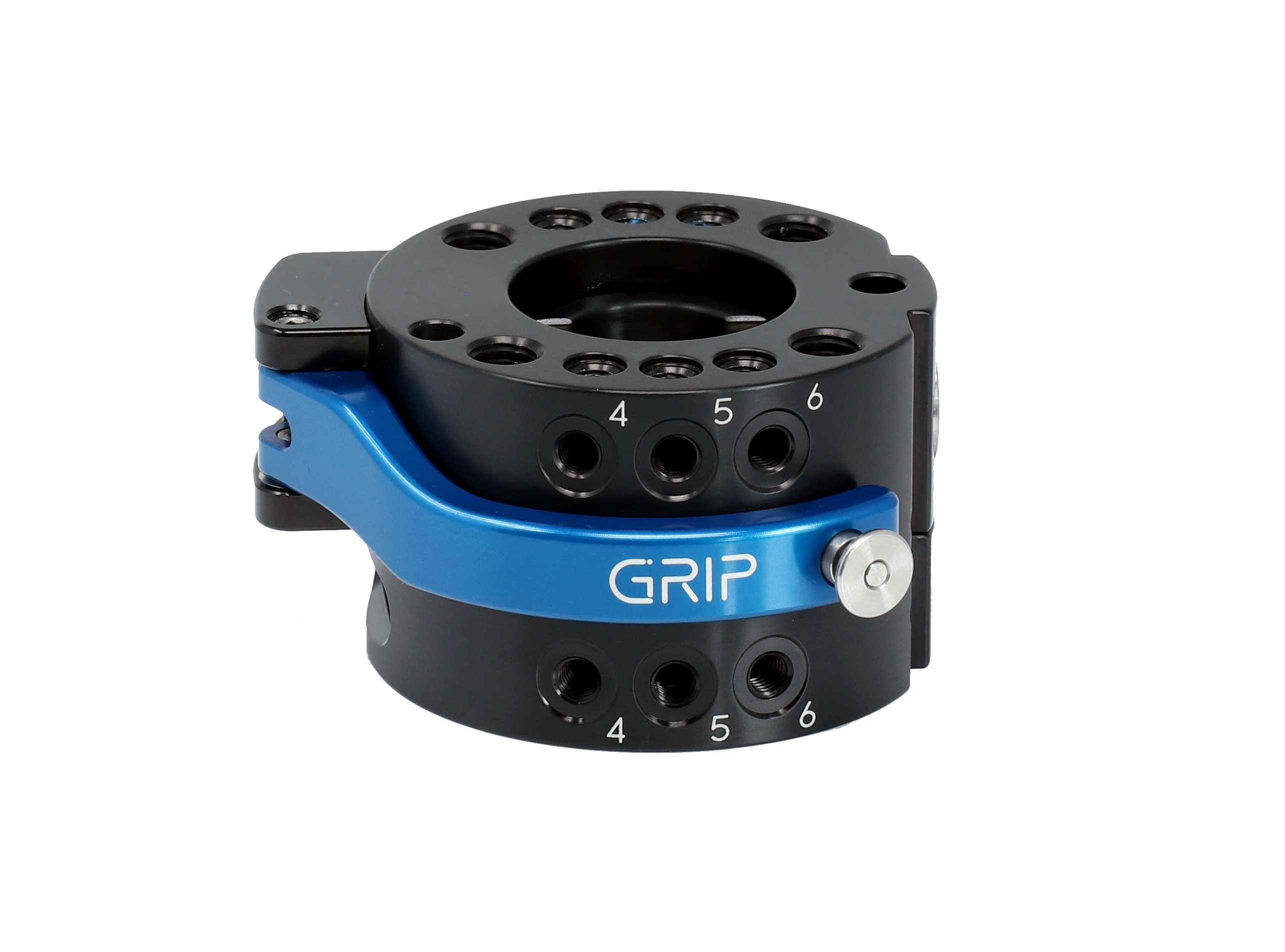

SHS Pro systém manuální výměny | Nový standard v technologii manuální výměny nástroje
Popis produktu:
SHS Pro stanovuje novou laťku pro manuální konektory – je ze 100 % kompatibilní s řadou SHS a nabízí maximální bezpečnost, nejvyšší úroveň opakovatelnosti a sníženou hmotnost.
Jeho intuitivní konstrukce zajišťuje optimální uživatelský komfort, doplněný o nejvyšší počet integrovaných pneumatických průchodů a rozšířené možnosti modulů pro ještě větší flexibilitu.
SHS Pro je vybaven radiálními pneumatickými porty a volitelnými elektrickými průchody. Nový design zajišťuje optimální využití všech vzduchových kanálů při současném snížení celkové hmotnosti.

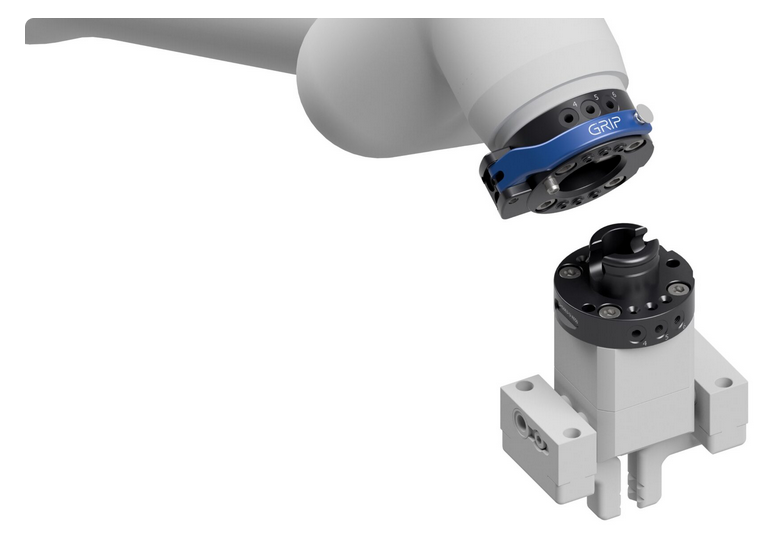

Válcový zajišťovací čep vytváří bezpečné a přesné spojení mezi horní a dolní částí konektoru.. Na horní sestavu (strana robota) i na spodní sestavu (strana nástroje) lze nainstalovat středicí kroužek, který zajišťuje správné vyrovnání nástrojů s ramenem robota.
- Rozhraní podle DIN EN ISO 9409-1
- Vysoká opakovatelnost < 0,02 mm
- Odolává vysokému zatížení
- Ovládání bez použití nářadí díky integrované ovládací páce
- Intuitivní ovládání: lze uvolnit a zavřít jednou rukou
- Rychle dostupný
- Lehký vyrobený z vysoce pevného hliníku, eloxovaný
- Integrovaná montážní plocha pro průchod energie
- Pojistný čep zajišťuje ruční páku proti nechtěnému uvolnění
- Jednoduché, rychlé a intuitivní ovládání
- Odolný – více než 5000 změn aplikace bez ztráty opakovatelnosti
- Maximální počet integrovaných pneumatických portů
| Velikost |
Základní rozměry |
Provedení* | Hmotnost (kg) |
Maximální doporučené zatížení (kg) | Příslušenství |
| Ø x výška (mm) |
SEK |
||||
| SHS 050 | 50 x 39 |
SHS050 | 0,12 | 12 | ✓ |
| SHS 063 | 63 x 42,5 |
SHS063 | 0,22 | 24 | ✓ |
| SHS 080 | 80 x 46,5 | SHS080 | 0,65 | 28 | ✓ |
* Materiálové provedení:
SHSxxx ... hliníková slitina / eloxovaný povrch | např.SHS050
