STR...4200

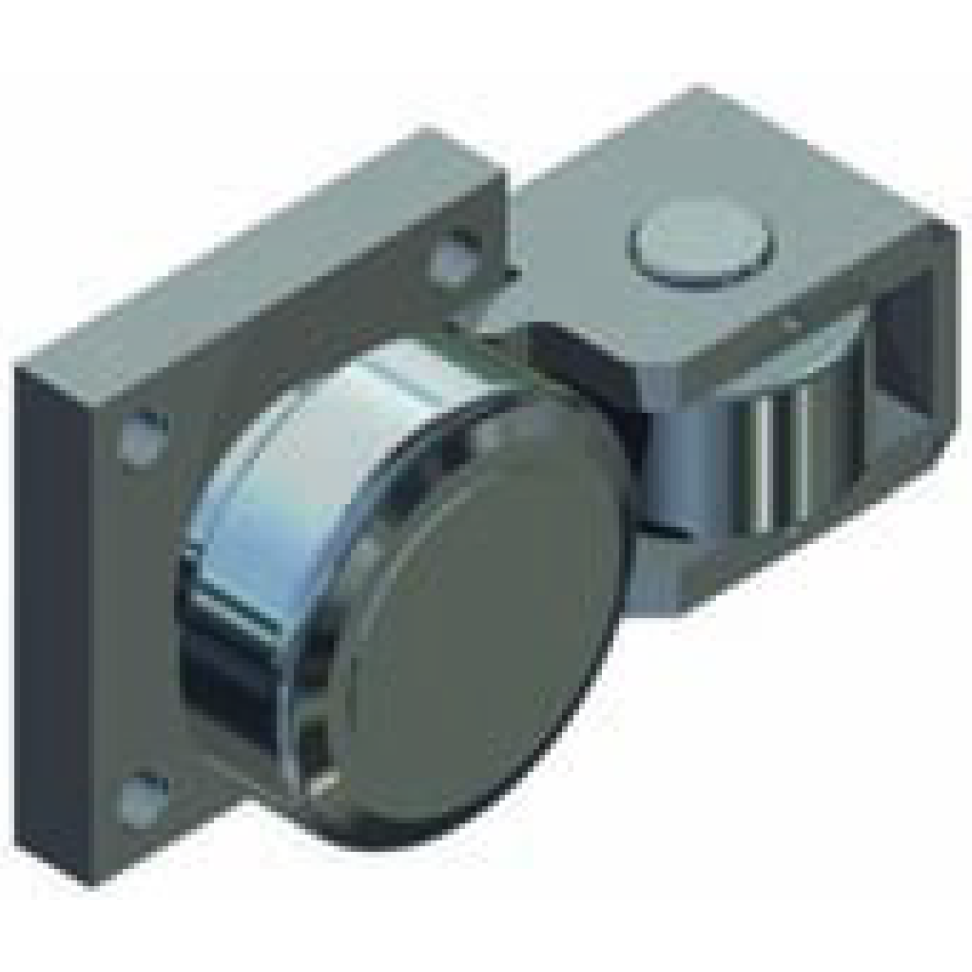

Vodící jednotka série STRxxx.4200
- Typ: 4200
- Složena z nosné radiální kladky a robustní axiální kladky
- 2 velikostí
- Axiální únosnost vyšší až o 40% oproti standardní kladce s axiáním jehlovým ložiskem
- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita
Příklad objednání:
STR 070.4200
Základní popis:

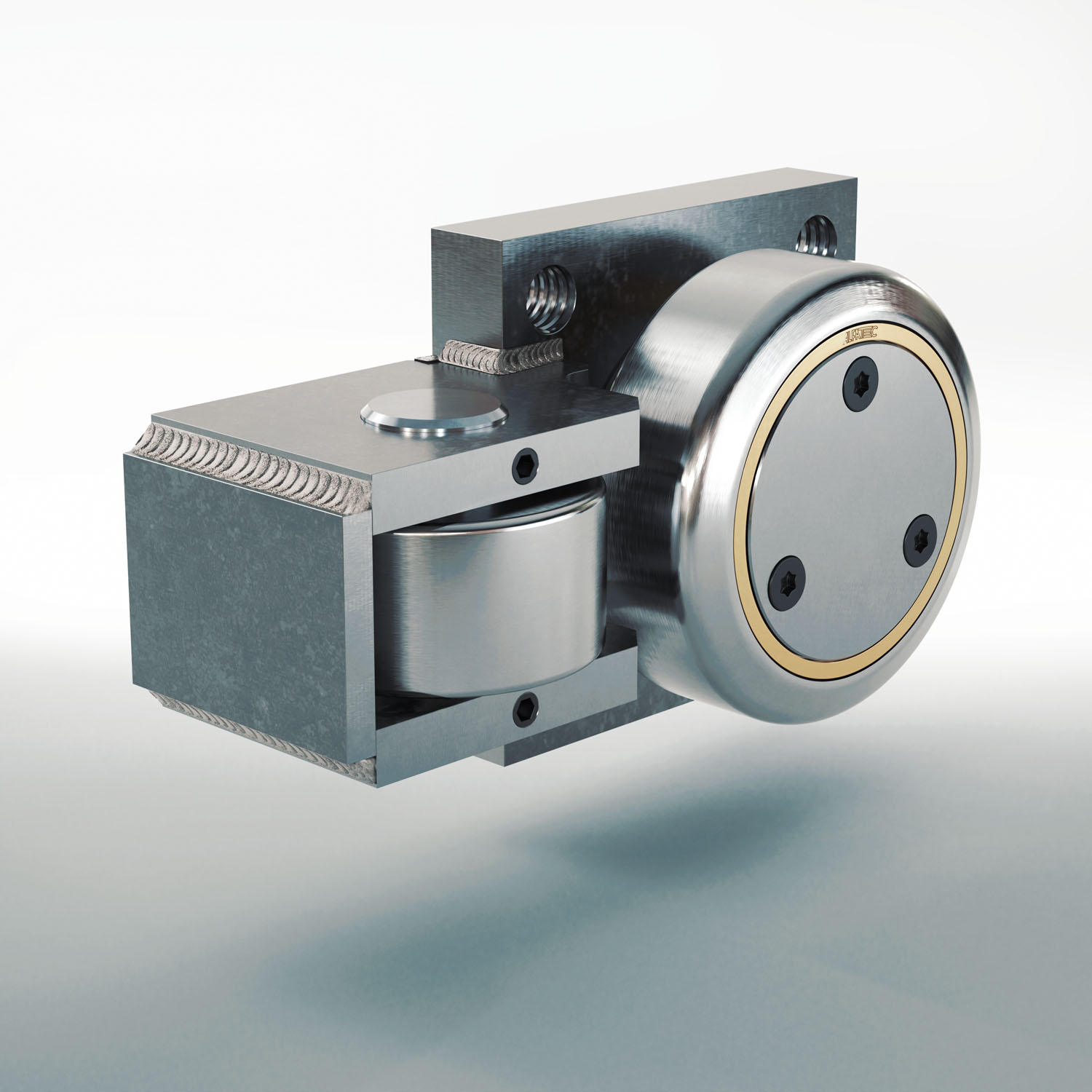

Těžká vodící jednotka série TIGER STRxxx.6200 má vnější axiální kladku, která je přivařena k montážní desce. Axiální válec může v axiálním směru nést až o 40% vyšší zatížení. V závislosti na zatížení je tato vodící jednotka těžké řady k dispozici v různých velikostech. Radiální kladku lze volitelně domazávat, aby se prodloužila životnost. Tato vodící jednotka je vhodná pro použití v konzolových konstrukcích.

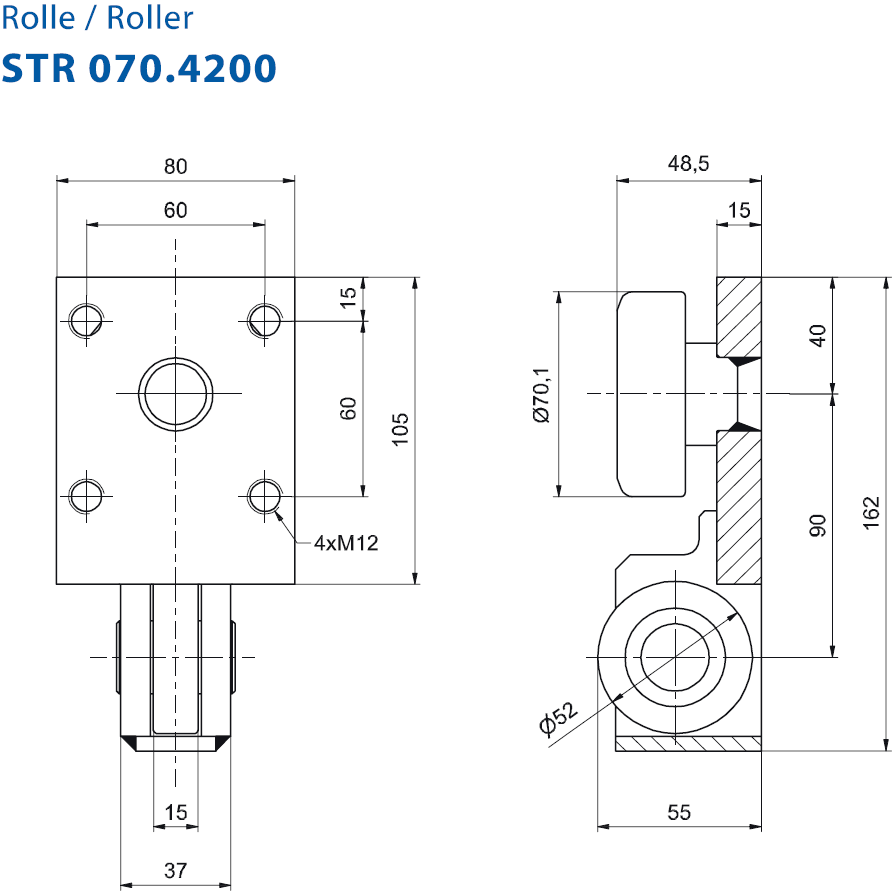

Vodící jednotka STR 070.4200 / FR = 6kN / FA = 3kN / Ø = 70,1mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
Vodící jednotka STR 080.4200 / FR = 7,2kN / FA = 3kN / Ø = 77,7mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
KATALOGOVÝ LIST VODÍCÍ JEDNOTKY STRxxx.4200
