FE...5200

Základní popis:

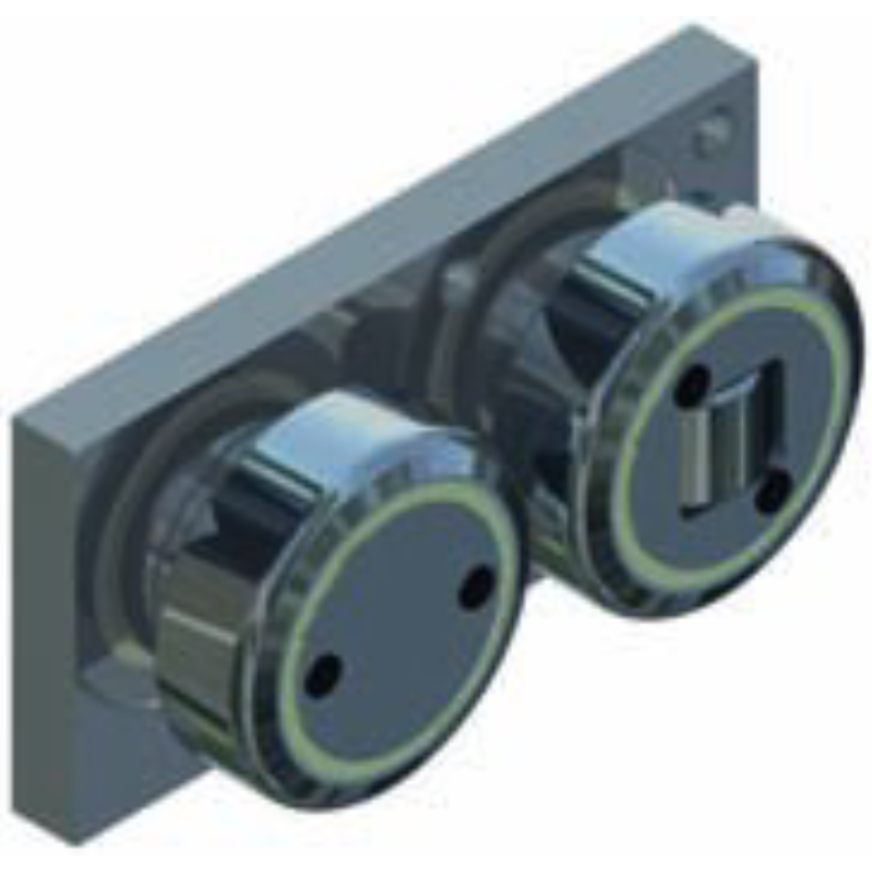

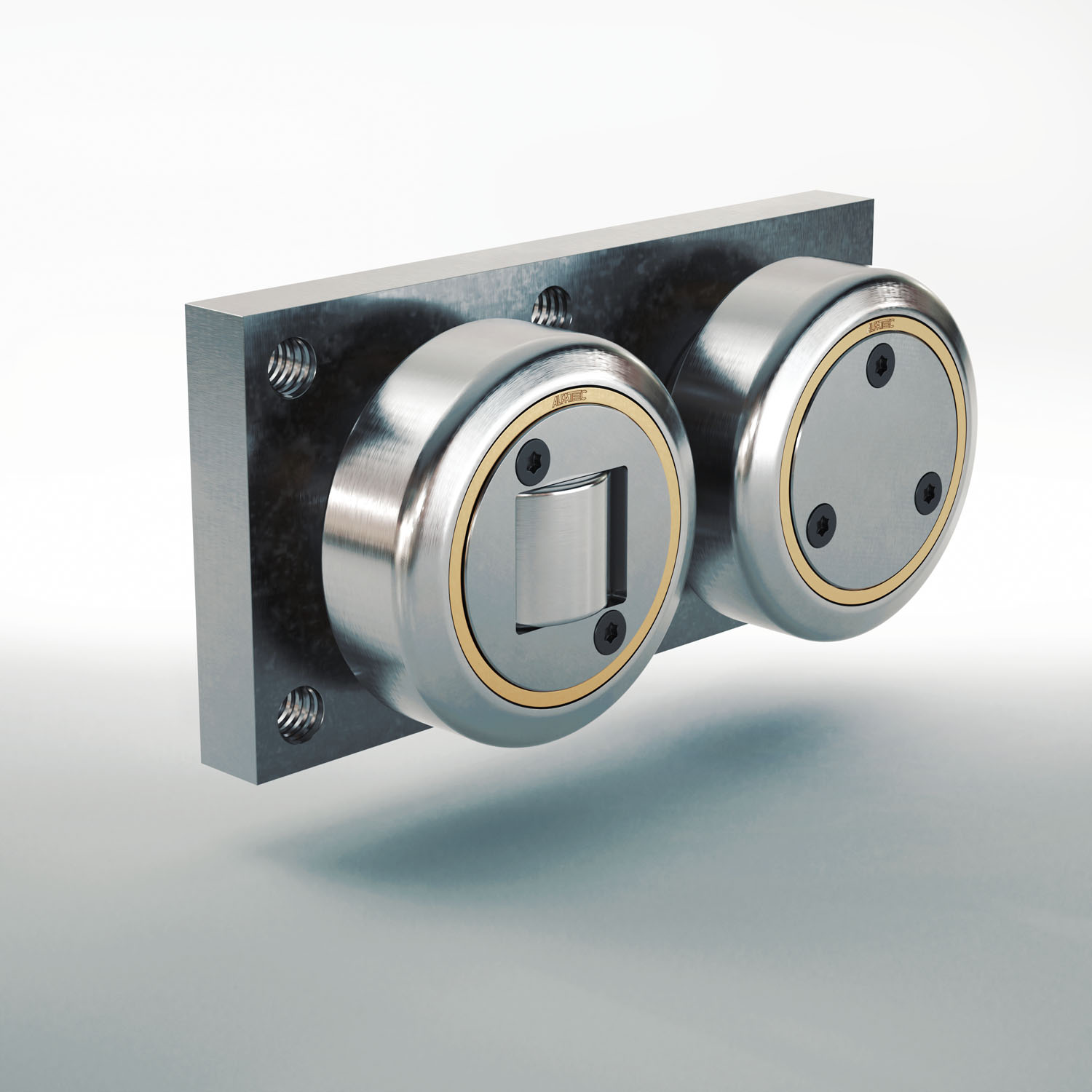

Vodicí jednotka FExxx. 5200 se skládá z nosné radiálně-axiální kombinované kladky a radiální excentrické kladky. Tyto kladky jsou namontovány na montážní desce. Excentrickou kladku lze nastavit na obou stranách tak, aby se minimalizovala vůle. V závislosti na zatížení je tato vodicí jednotka k dispozici v různých velikostech.

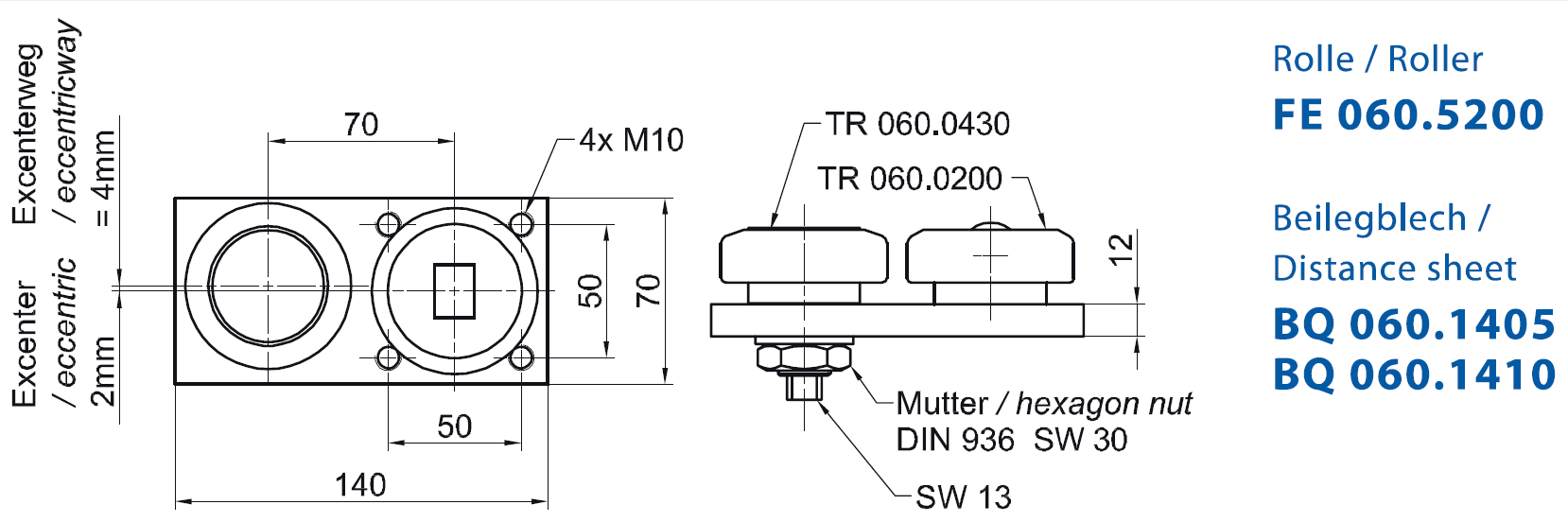

Vodící jednotka FE 060.5200 / F_R = 8,87kN / F_A = 7,00kN / Ø = 62,5mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

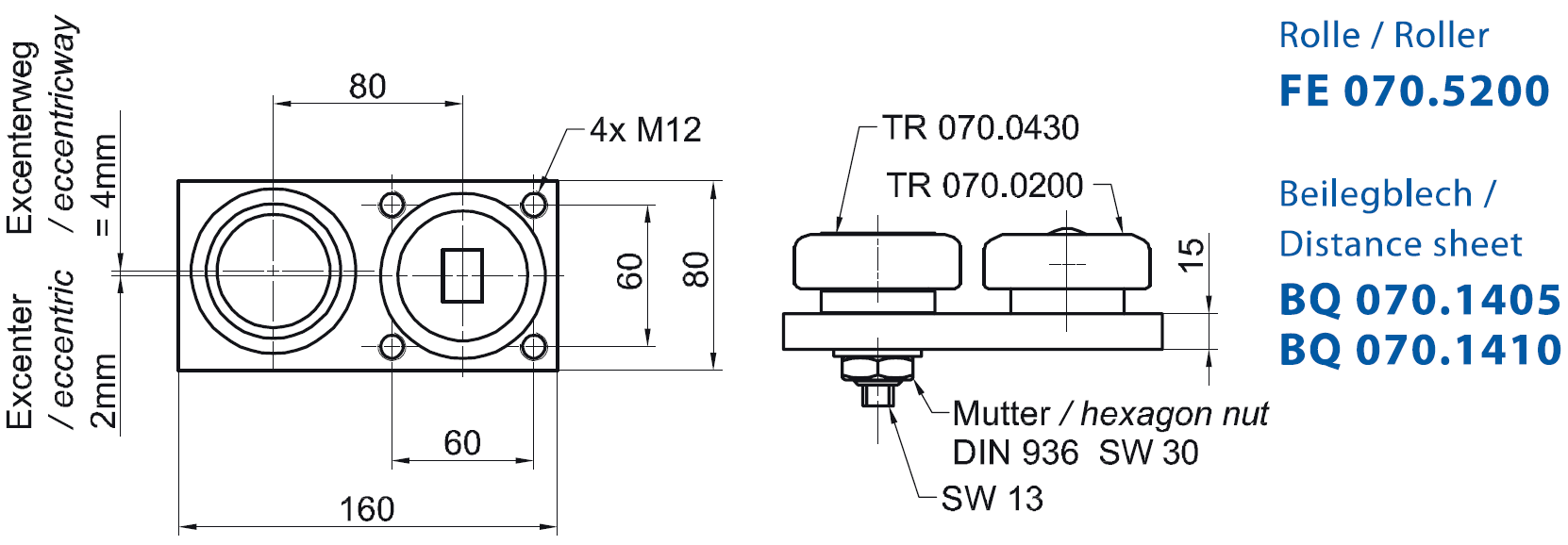

Vodící jednotka FE 070.5200 / F_R = 11,40kN / F_A = 11,00kN / Ø = 70,1mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

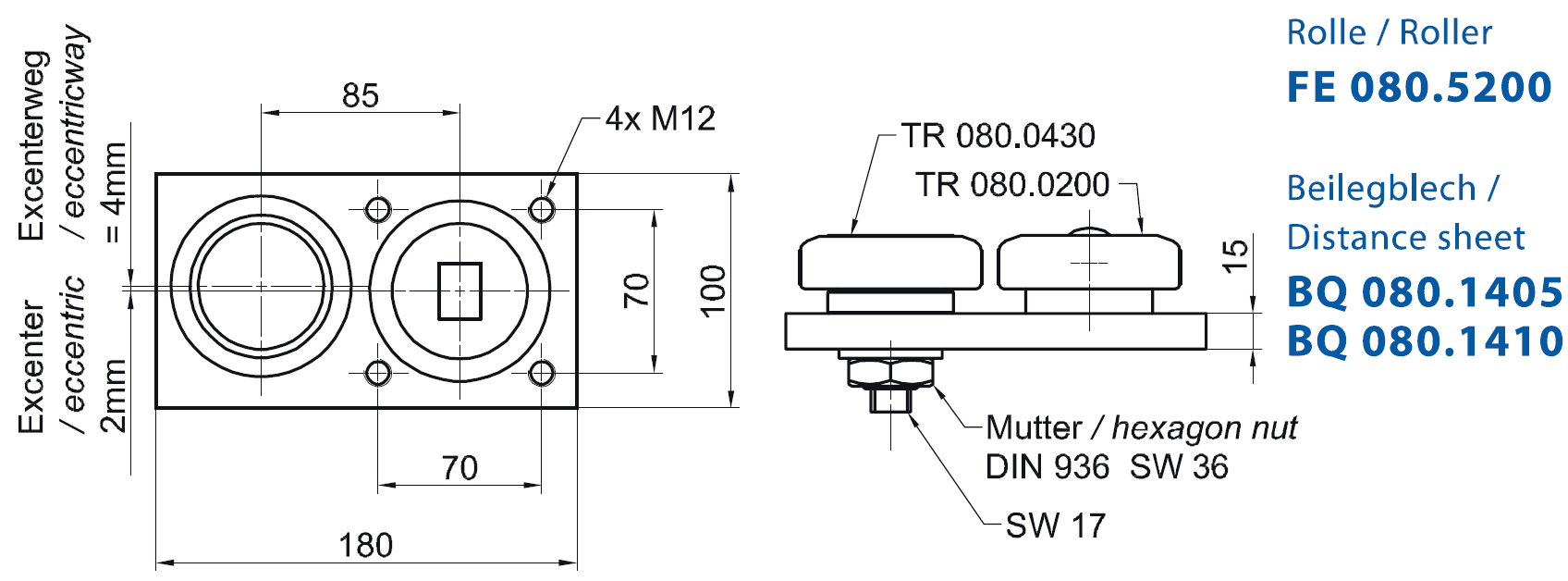

Vodící jednotka FE 080.5200 / F_R = 12,87kN / F_A = 11,00kN / Ø = 77,7mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

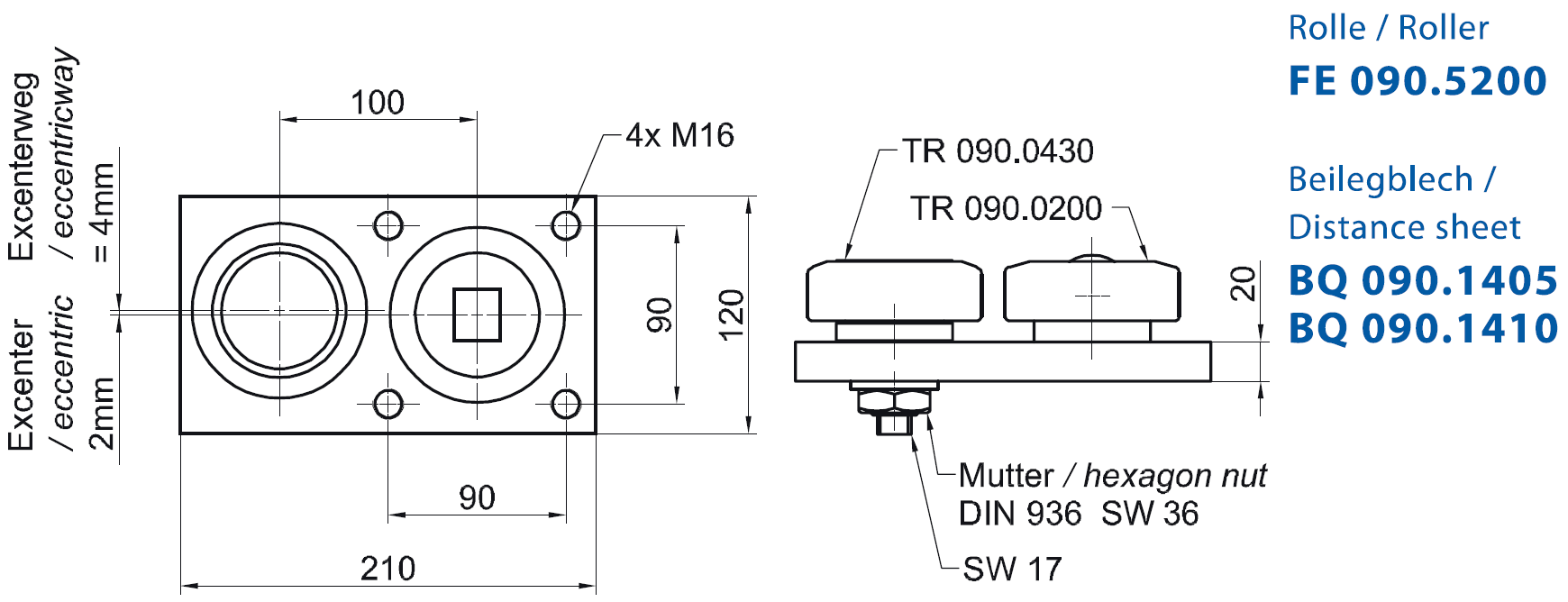

Vodící jednotka FE 090.5200 / F_R = 20,37kN / F_A = 13,00kN / Ø = 88,4mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

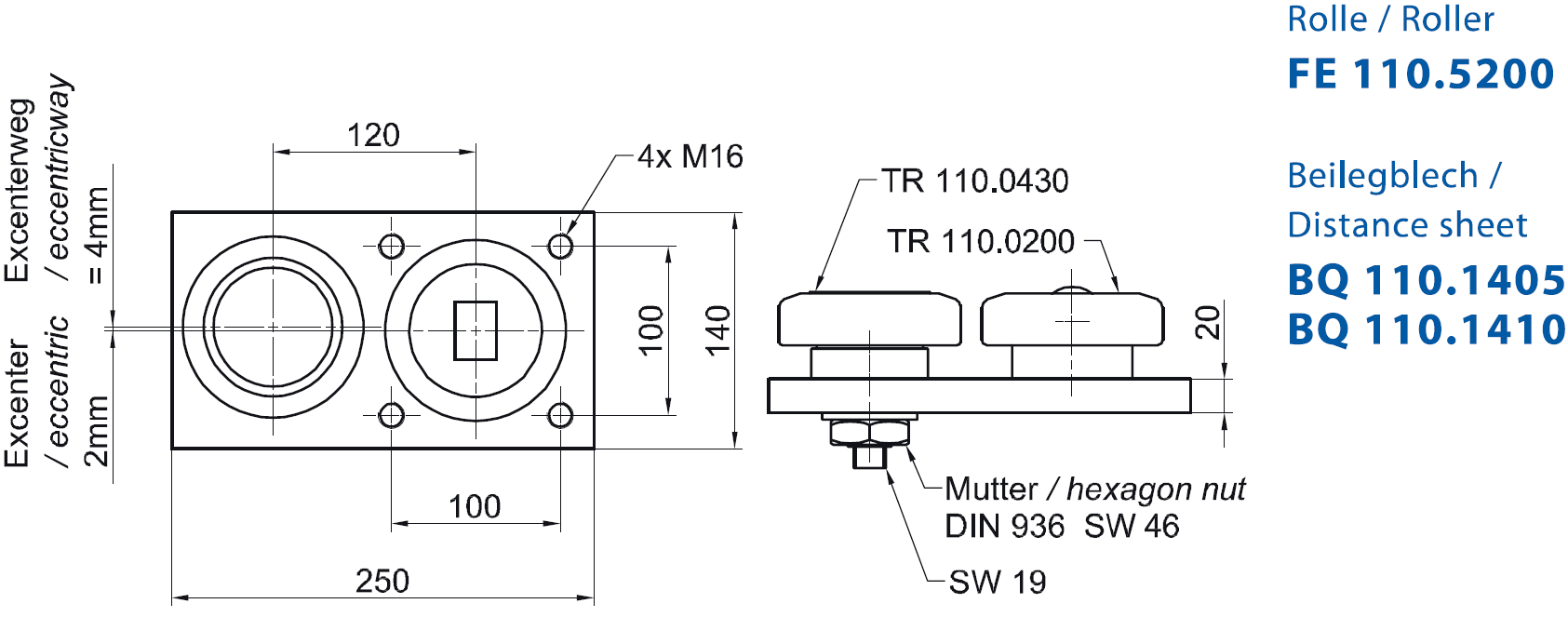

Vodící jednotka FE 110.5200 / F_R = 24,06kN / F_A = 20,00kN / Ø = 107,7mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

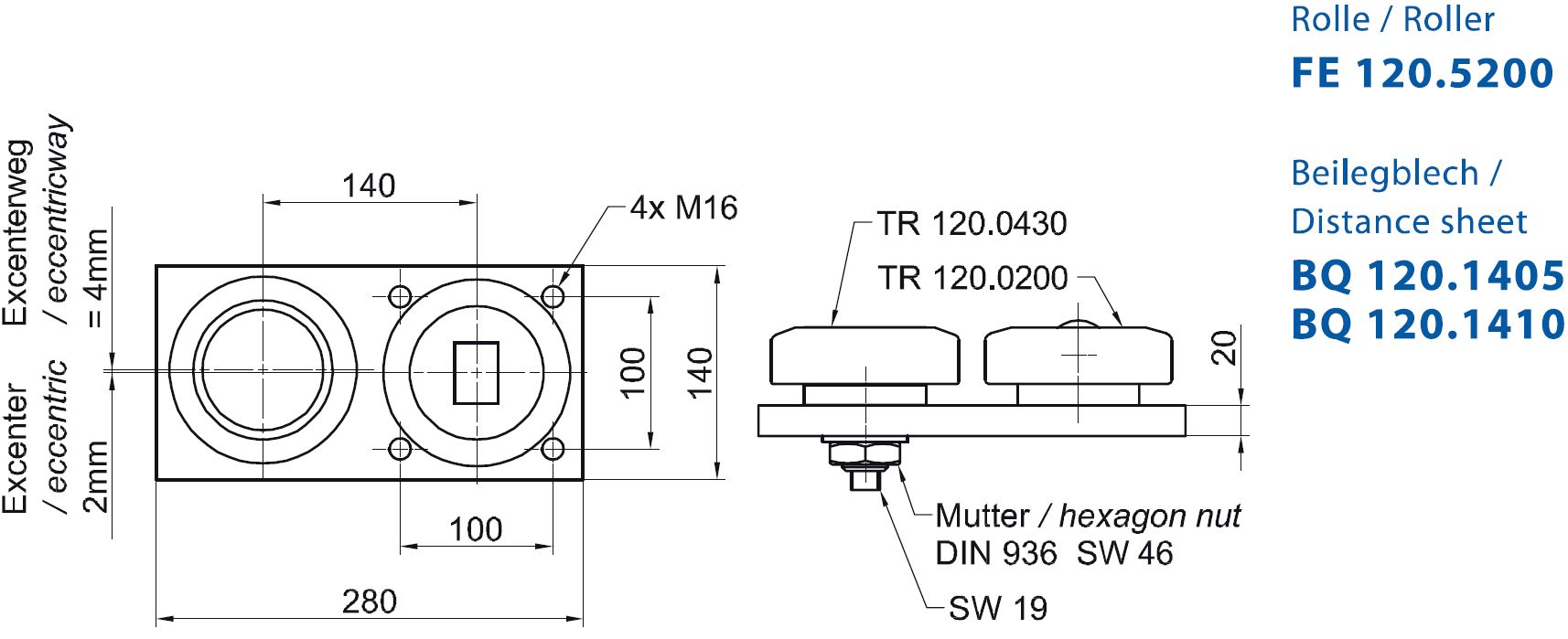

Vodící jednotka FE 120.5200 / F_R = 33,44kN / F_A = 20,00kN / Ø = 123,0mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

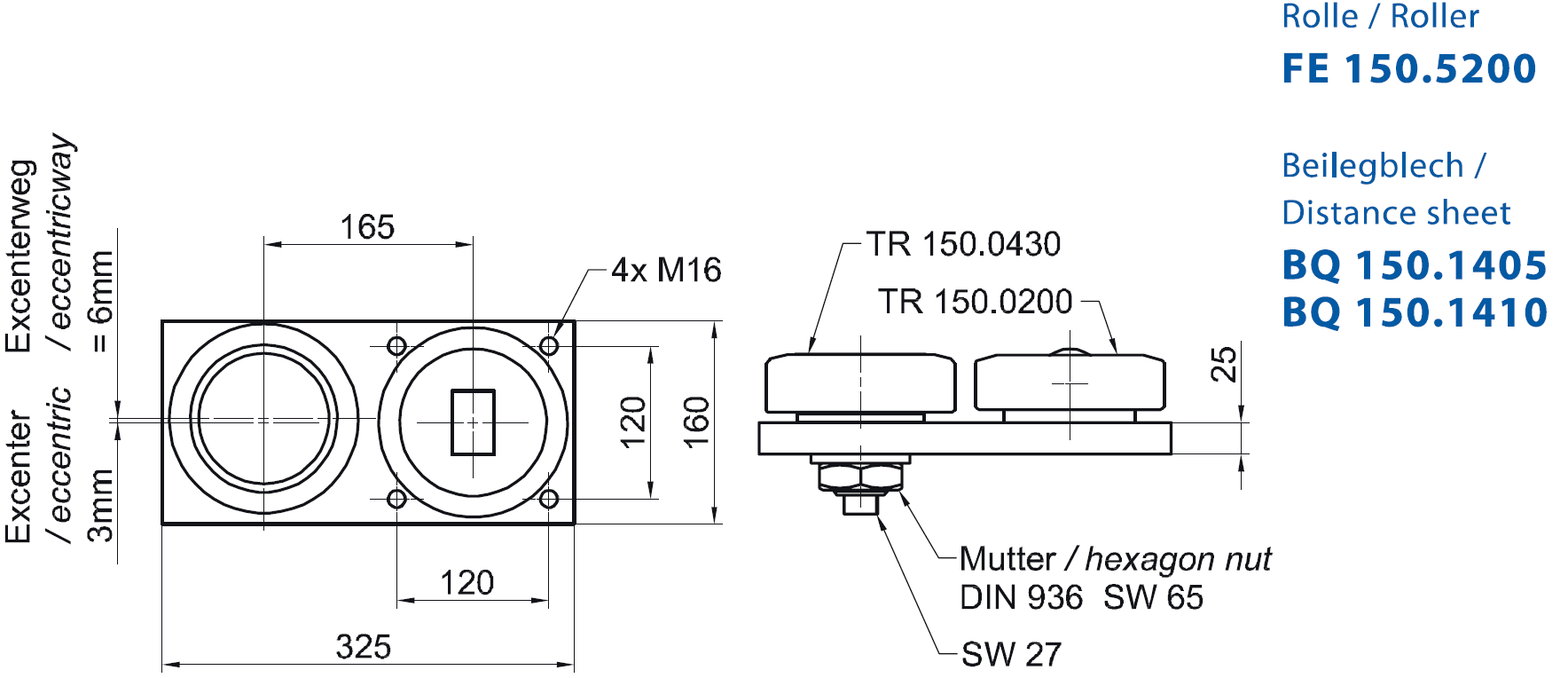

Vodící jednotka FE 150.5200 / F_R = 51,94kN / F_A = 20,00kN / Ø = 149,0mm

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
