OW125 | OW180

Zpět na: OMNIWHEEL všesměrové válečky

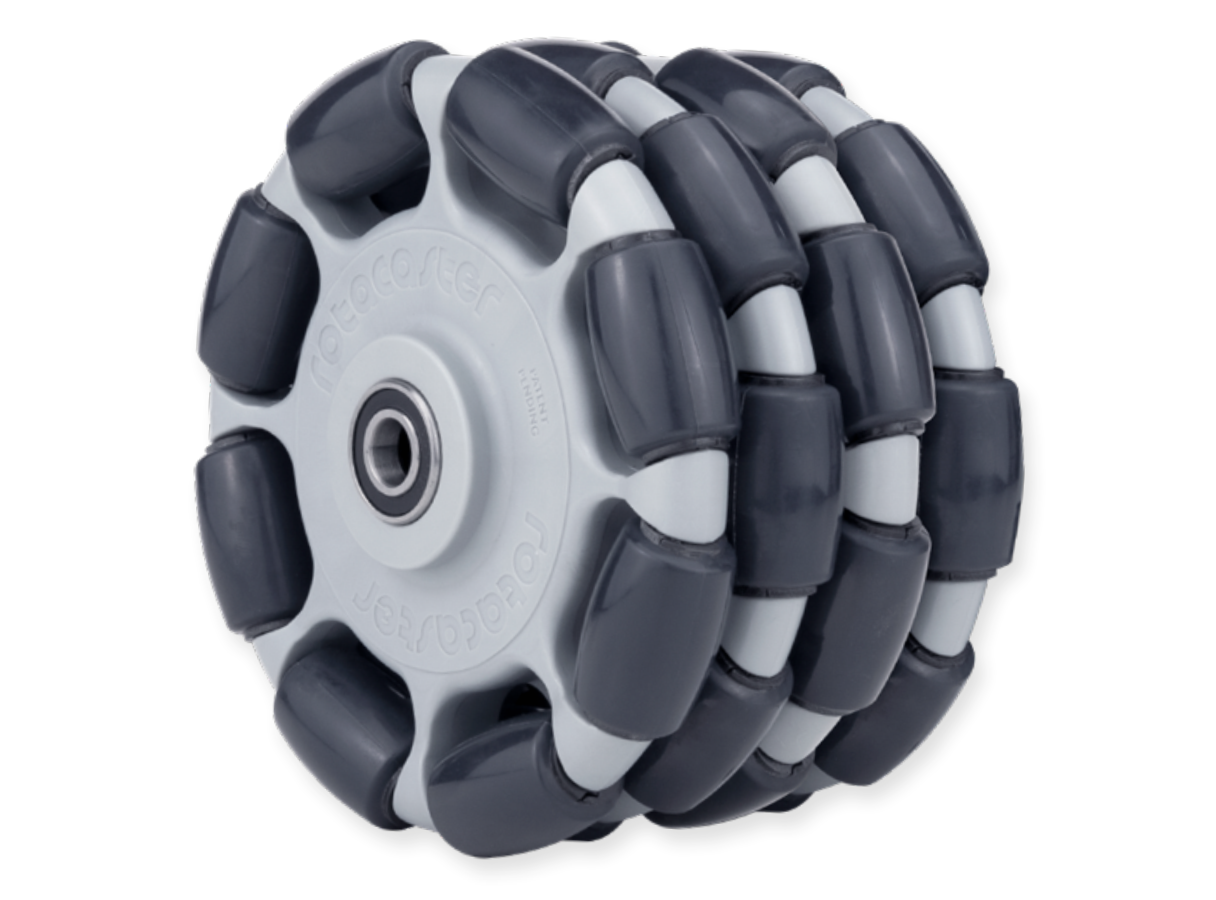

Kladka OMNIWHEEL OW125 & OW180

Popis:



Vlastnosti:

kontaktrychlostteplotamagnettvaryumyvatelny

Specifikace kuličkové jednotky:

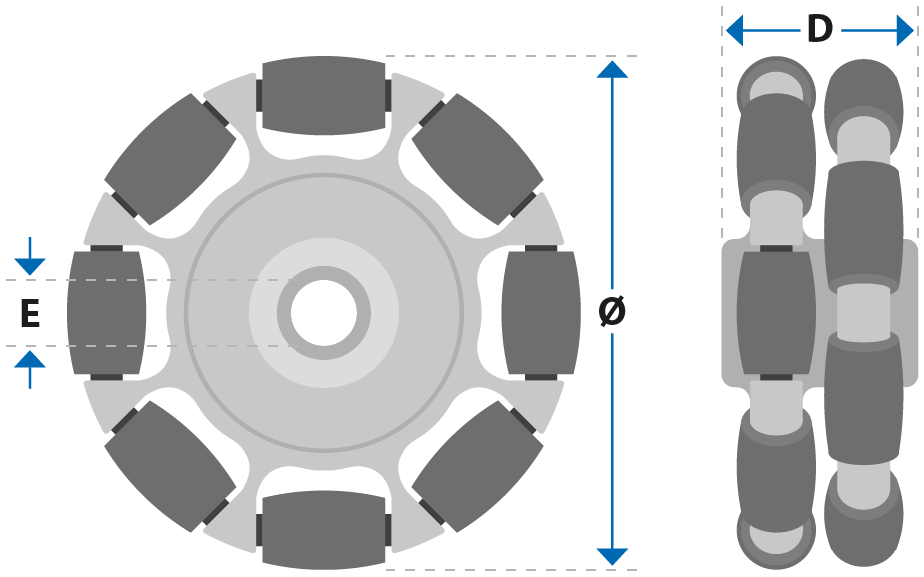

OW125 OW180 nakres

Typ Konstrukce Průměr Ø
 X Y
Tvrdý materiál Měkký materiál 11 Hladký otvor 22 Vnitřní šestihran 33 Ložisko
l(kg) (kg) D P D H D B
OW125-2-(x)-(y) tab3 125 95 85 43 P2 / P3 / P6 / P8 / P9 43 H2 / H3 / H5 / H6 / H7 43 B5 / B6 / B7 / B9
OW125-3-(x)-(y) tab22 125 95 85 62 P2 / P3 / P6 / P8 / P9 62 H2 / H3 / H5 / H6 / H7 62 B5 / B6 / B7 / B9
OW125-4-(x)-(y) tab1 125 95 85 86 P2 / P3 / P6 / P8 / P9 86 H2 / H3 / H5 / H6 / H7 86 B5 / B6 / B7 / B9
OW180-2-(x)-(y) tab33 180 95 85 57 P2 / P3 / P6 / P8 / P9 57 H2 / H3 / H5 / H6 / H7 57 B5 / B6 / B7 / B9
OW180-3-(x)-(y) tab2 180 95 85 85 P2 / P3 / P6 / P8 / P9 85 H2 / H3 / H5 / H6 / H7 85 B5 / B6 / B7 / B9
OW180-4-(x)-(y) tab11 180 95 85 114 P2 / P3 / P6 / P8 / P9 114 H2 / H3 / H5 / H6 / H7 114 B5 / B6 / B7 / B9
Hladký otvor Dostupné kombinace vnitřních otvorů
P1 P2 P3 P4
 P5 P6 P7 P8 P9
Vnitřní Ø (mm / palce) 3/16" 6 8 8,2 10 12 12,2 1/2" 7/16"



Vnitřní šestihran Dostupné kombinace vnitřních otvorů
H1 H2 H3 H4 H5 H6 H7
AF (mm / palce) 8,1 3/8" 7/16" 11,2 1/2" 14 19



Ložisko Dostupné kombinace vnitřních otvorů
B1 B2 B3 B4 B5 B6 B7 B8 B9
Vnitřní Ø (mm / palce) 3/16" 6 8 3/8" 10 12 1/2" 5/8" 15

 1

 2

 3

Konstrukce a rozteč:

obr6

Tvrdost materálu:

tvrdost

Typy:

obr3
