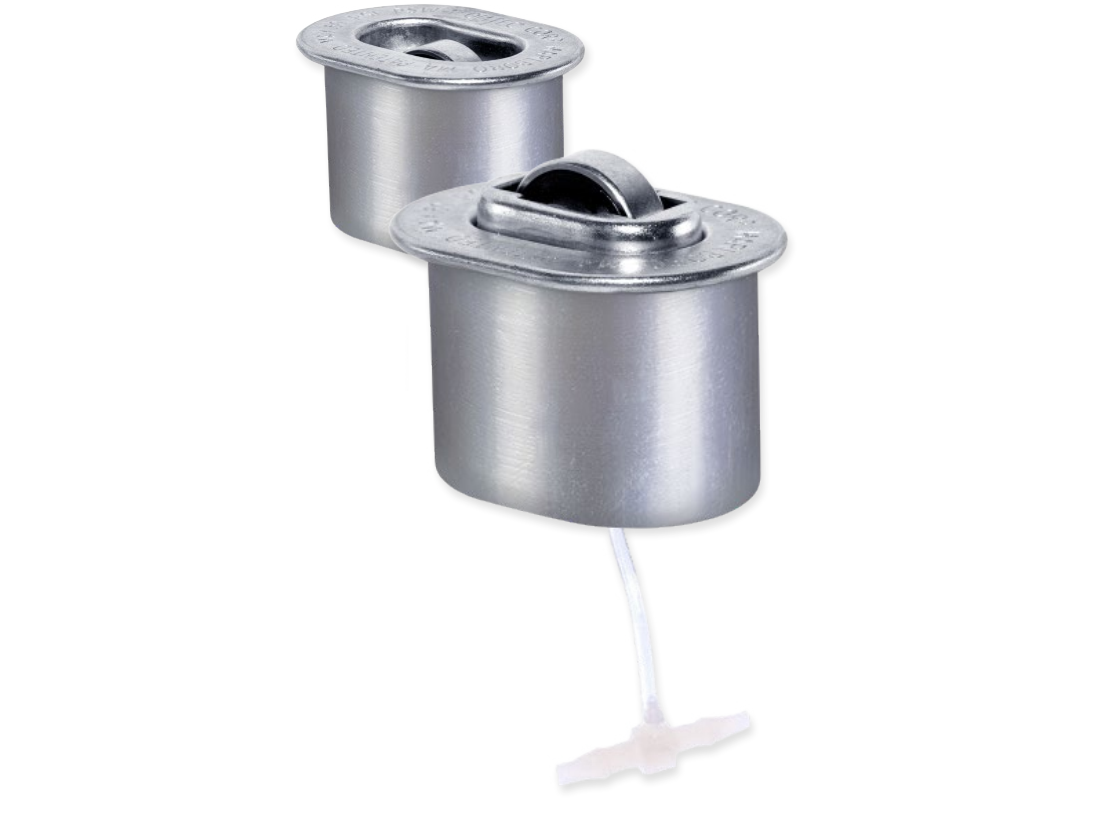

PW - VÁLEČKOVÁ JEDNOTKA
- Typ: PW
- 1 velikost
- Zdvižná síla: 25 kg
- Zdvih: 8,6mm
Příklad objednání:
PW25 (standardní provedení)
Popis:
Pneumaticky ovládaná válečková jednotka umožňuje vzduchem poháněné polohování.
Specifikace:
![PW25](/images/omnitrack/nove/obr-navic/PW25.gif)

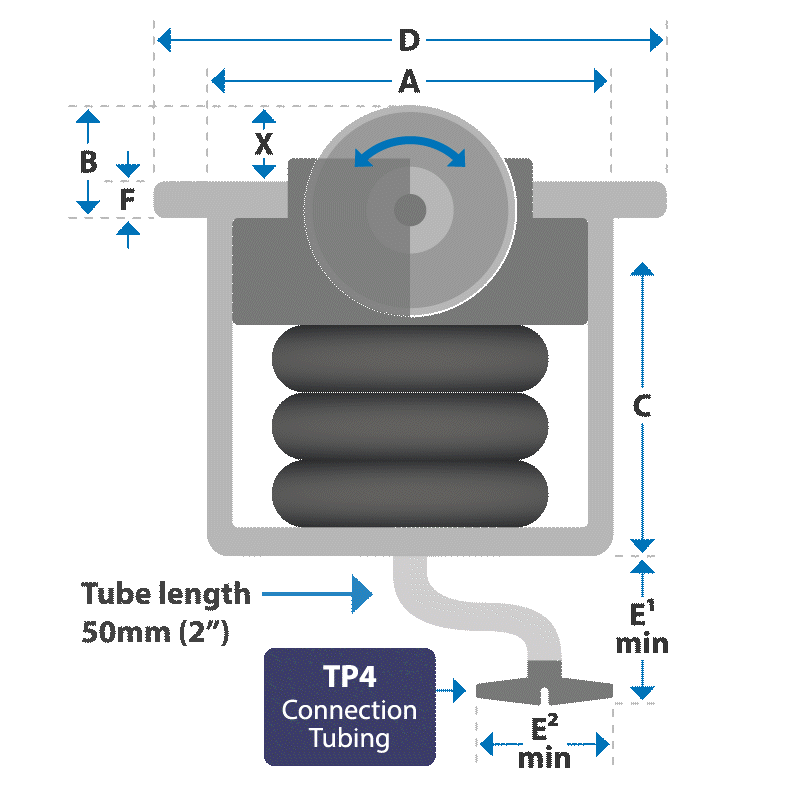

![PW25](/images/omnitrack/nove/nakres/PW25.gif)
Typ | Únosnost (kg) | Rozměry (mm) | ||||||||
Bar | A | B | C | D |
E1 min |
E2 min | F | X |
||
PW 25 | 30 | 3,4 | 45,2x30,5* | 12 | 31,9 | 53,4x38,9* | 15 | 37 | 2,54 | 9,5 |
* oválný tvar
Poznámka: Jednotky s maximálním přívodním tlakem vzduchu ≤ 3,4 bar mají únosnost až 250 kg/kolejnici.

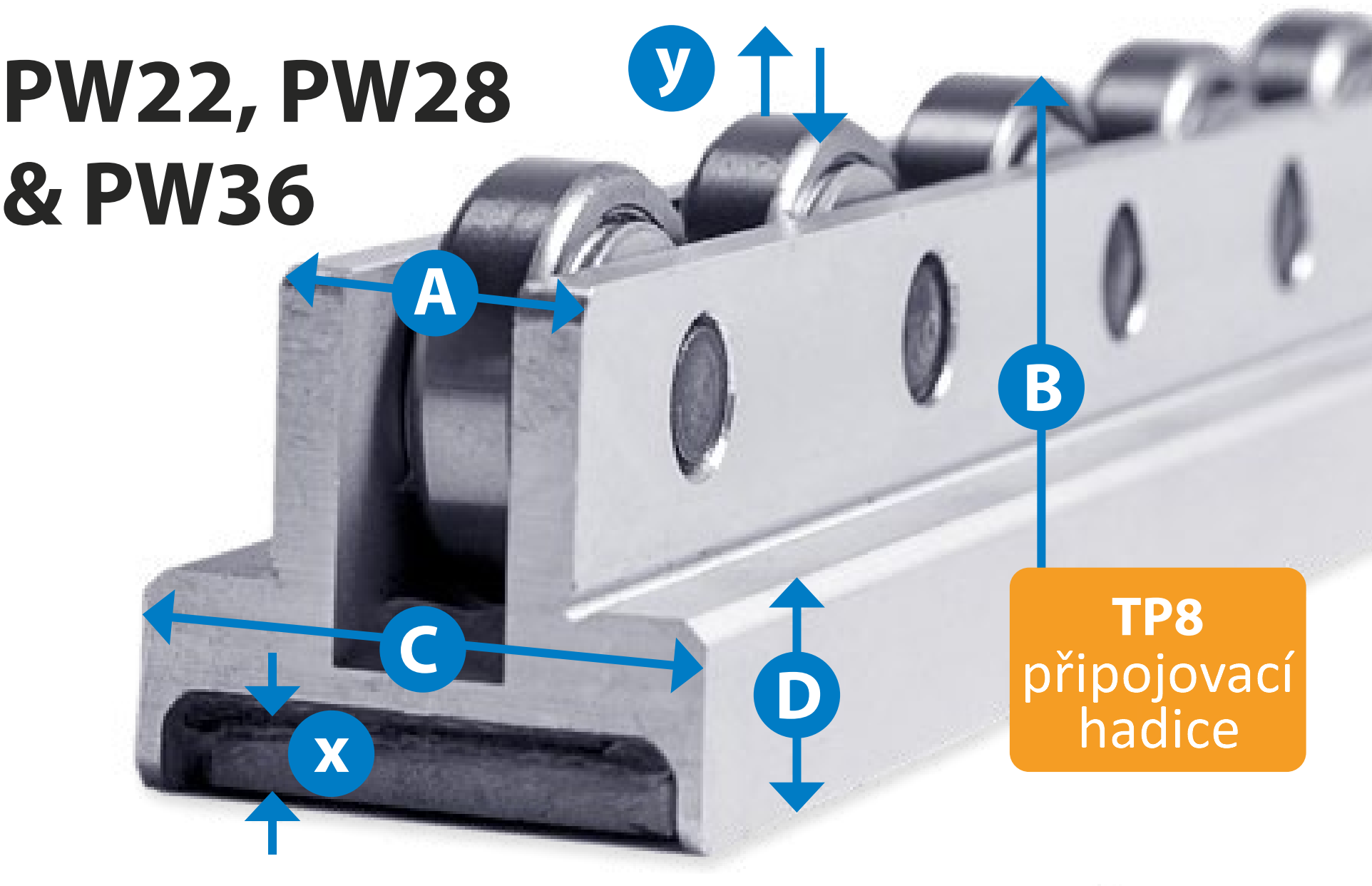

Vysokotlaké kolejnice:
Typ | Únosnost (kg) | Rozměry (mm) | |||||||
Délka | Bar | A | B |
C |
D | X | Y |
||
PW 22 / 300 |
390 | 300 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 7 |
PW 22 / 600 | 780 | 600 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 15 |
PW 22 / 800 | 1040 | 800 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 20 |
PW 22 / 1000 | 1300 | 1000 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 25 |
PW 28 / 300 | 510 | 300 | 6 | 27 | 47 | 45 | 16 | 4 | 7 |
PW 28 / 600 | 1020 | 600 | 6 | 27 | 47 | 45 | 16 | 4 | 15 |
PW 28 / 800 | 1360 | 800 | 6 | 27 | 47 | 45 | 16 | 4 | 20 |
PW 28 / 1000 | 1700 | 1000 | 6 | 27 | 47 | 45 | 16 | 4 | 25 |
PW 36 / 300 | 750 | 300 | 6 | 32 | 57 | 57 | 20 | 4,5 | 7 |
PW 36 / 600 | 1500 | 600 | 6 | 32 | 57 | 57 | 20 | 4,5 | 15 |
PW 36 / 800 | 2000 | 800 | 6 | 32 | 57 | 57 | 20 | 4,5 | 20 |
PW 36 / 1000 | 2500 | 1000 | 6 | 32 | 57 | 57 | 20 | 4,5 | 25 |
