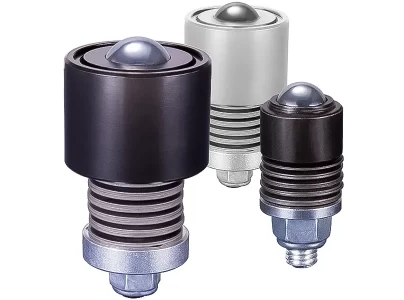

84 & 94 SÉRIE - EXTERNAL SPRING LOADED
- Typ: 84 & 94 - EXTERNAL SPRING LOADED / předepnuté vnější pružinou
- 29 modelů
- Únosnost: až 1800 kg (při maximálním stlačení pružiny)
Příklad objednání:
9420 (série 9420 / provedení ST - standardní)
9420-A (série 9420 / provedení A)
9420-Z (série 9420 / provedení Z)
9420-SS (série 9420 / provedení SS)
Popis:
Díky předepnuté pružině umožňují velmi vhodné kompenzační vlastnosti, zejména za nerovných podmínek na trati nebo tam, kde dochází k rázovému zatížení. Kuličkové jednotky těžké řady mají dvojitou recirkulaci. Proto nabízí nejvyšší únosnost a provozní rozsah při maximální přesnost a nejhladším chodu. Jsou vyrobeny z masivní oceli - tato konstrukce poskytuje nejvyšší zatížitelnost a nejdelší životnost. Velkou výhodou pro uživatele je, že lze kuličkové jednotky z této řady opravit pomocí dostupné sady náhradních dílů.
Vlastnosti:

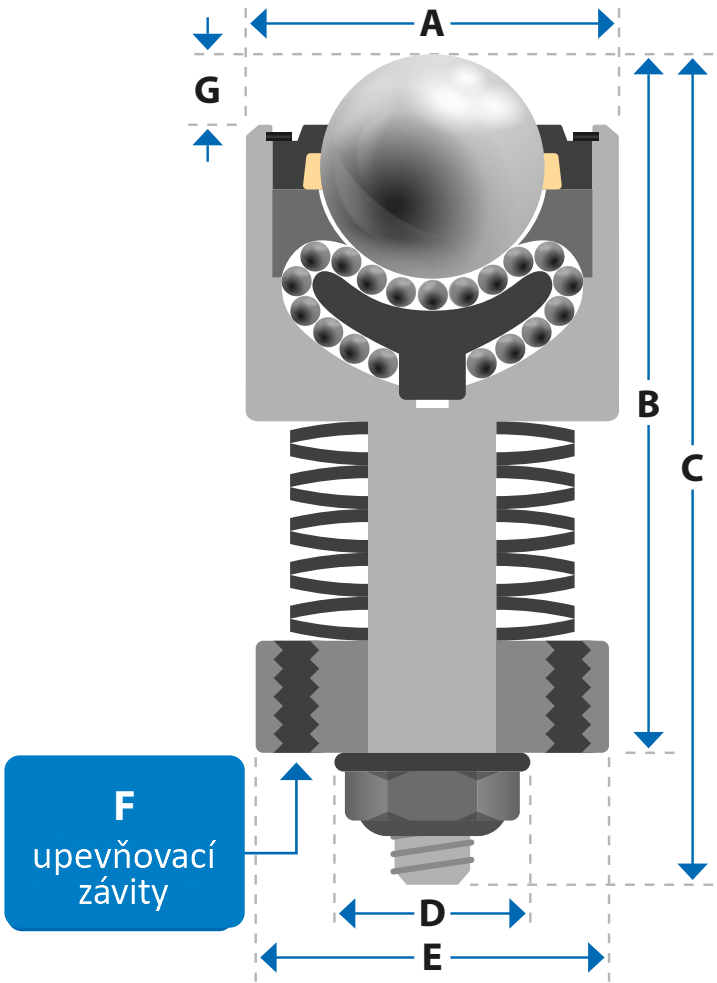

Specifikace kuličkové jednotky:
| Typ | Kulička Ø [mm] |
Předpětí [kg] | Max doporučené stlačení |
Zatížení při max stlačení [kg] | Rozměry [mm] |
Upevňovací závity (PCD) | |||||
| A |
B | C | D | E | G | ||||||
| 8401 | 12,7 | 7 | 2 | 32 | 20,6 | 32,2 | 47,0 | 14,7 | 20 | 3,81) | - |
| 8402 | 12,7 | 14 | 2 | 35 | 20,6 | 31,8 | 47,0 | 14,7 | 20 | 3,81) | - |
| 8403 | 12,7 | 23 | 2 | 38 | 20,6 | 32,2 | 47,0 | 14,7 | 20 | 3,81) | - |
| 8404 | 12,7 | 23 | 2 | 38 | 20 | 32,2 | 47,0 | 14,7 | 20 | 3,81) | - |
| 8410 | 12,7 | 7 | 2 | 32 | 22,2 | 39 | 47,0 | 14,7 | 20 | 3,81) | - |
| 8411 | 12,7 | 14 | 2 | 35 | 22,2 | 38,6 | 47,0 | 14,7 | 20 | 3,81) | - |
| 8412 | 12,7 | 23 | 2 | 38 | 22,2 | 39 | 47,0 | 14,7 | 20 | 3,81) | - |
| 9420 | 25,4 | 7 | 5,4 | 136 | 44,5 | 61,9 | 77 | 19,2 | 31,8 | 5,6 | 3 x M5 (24,8) |
| 9421 | 25,4 | 23 | 5 | 136 | 44,5 | 61,5 | 77 | 19,2 | 31,8 | 5,6 | 3 x M5 (24,8) |
| 9422 | 25,4 | 45 | 4,4 | 136 | 44,5 | 60,9 | 77 | 19,2 | 31,8 | 5,6 | 3 x M5 (24,8) |
| 9423 | 25,4 | 68 | 5,3 | 136 | 44,5 | 61,8 | 77 | 19,2 | 31,8 | 5,6 | 3 x M5 (24,8) |
| 9424 | 25,4 | 89 | 2,7 | 204 | 44,5 | 61,5 | 77 | 19,2 | 31,8 | 5,6 | 3 x M5 (24,8) |
| 9425 | 25,4 | 109 | 2,6 | 204 | 44 | 63 | 77 | 19,2 | 31,8 | 5,6 | 3 x M5 (24,8) |
| 9430 | 25,4 | 91 | 7,7 | 331 | 50,8 | 80,8 | 95,3 | 19,2 | 38,1 | 6,4 | 3 x M6 (29) |
| 9431 | 25,4 | 136 | 6,5 | 331 | 50,8 | 79,6 | 95,3 | 19,2 | 38,1 | 6,4 | 3 x M6 (29) |
| 9432 | 25,4 | 181 | 5,8 | 331 | 50,8 | 80,5 | 95,3 | 19,2 | 38,1 | 6,4 | 3 x M6 (29) |
| 9433 | 25,4 | 227 | 4,6 | 331 | 50,8 | 81 | 95,3 | 19,2 | 38,1 | 6,4 | 3 x M6 (29) |
| 9440 | 38,1 | 227 | 10,5 | 960 | 60,3 | 115 | 162,1 | 35 | 59,4 | 12,7 | 3 x M6 (50,8) |
| 9441 | 38,1 | 318 | 11,1 | 960 | 60,3 | 121 | 162,1 | 35 | 59,4 | 12,7 | 3 x M6 (50,8) |
| 9442 | 38,1 | 454 | 11,1 | 960 | 60,3 | 129,2 | 162,1 | 35 | 59,4 | 12,7 | 3 x M6 (50,8) |
| 9443 | 38,1 | 567 | 8,8 | 960 | 60,3 | 126,9 | 162,1 | 35 | 59,4 | 12,7 | 3 x M6 (50,8) |
| 9444 | 38,1 | 680 | 9,2 | 960 | 60,3 | 146,3 | 189,7 | 35 | 59,4 | 12,7 | 3 x M6 (50,8) |
| 9445 | 38,1 | 748 | 8,2 | 960 | 60,3 | 156,2 | 189,7 | 35 | 59,4 | 12,7 | 3 x M6 (50,8) |
| 9450 | 50,8 | 764 | 2 | 1400 | 101,6 | 139,1 | 160,3 | 50,8 | 101,6 | 14,3 | 4 x M8 (76,2) |
| 9451 | 50,8 | 764 | 5,3 | 1400 | 101,6 | 175,1 | 200,9 | 57 | 101,6 | 14,3 | 4 x M8 (76,2) |
| 9452 | 50,8 | 1018 | 6 | 1400 | 101,6 | 177,4 | 200,9 | 57 | 101,6 | 14,3 | 4 x M8 (76,2) |
| 9453 | 50,8 | 1273 | 5,9 | 1800 | 101,6 | 174,6 | 200,9 | 57 | 101,6 | 14,3 | 4 x M8 (76,2) |
| 9454 | 50,8 | 1364 | 2,5 | 2000 | 101,6 | 137 | 158,4 | 50,8 | 101,6 | 14,3 | 4 x M8 (76,2) |
| 9455 | 50,8 | 1527 | 5,7 | 2036 | 101,6 | 171,5 | 200,9 | 57 | 101,6 | 14,3 | 4 x M8 (76,2) |
1) Další 1,5 mm @ 16,2 mm Ø
Dostupné materiálové provedení:
Náhradní díly a servisní sady:
Kuličkové jednotky Omnitrack Heavy Duty řady 9000 - v nepřetržité výrobě od roku 1954.
Rychlé obnovení výkonu během několika minut pomocí servisních sad S1 a S2, které nabízejí 2 úrovně komponentů a kompletní návod na generální opravu.
Tovární servisní služby lze využít pro pružinové a zakázkové jednotky, protože ty mohou vyžadovat speciální nářadí pro bezpečnou demontáž.
Pro objednání uveďte číslo původního dílu, jakoukoli identifikační značku a požadovanou servisní sadu, např. S1-9241. Pokud máte pochybnosti, kontaktujte nás a my vás udržíme v chodu!
Poznámka:
1 ) V případě potřeby objednání náhradních dílů nutno uvést o jaký typ jednotky se jedná a které náhradní díly jsou vyžadovány.
2 ) Postup lze vidět v sekci VIDEO
3 ) Náhradní díly a servisní sady jsou dostupné pro typy s Ø kuličky 25,4mm a vyšší
Nebo v případě zájmu na vyžádání info@mnsystems.cz
