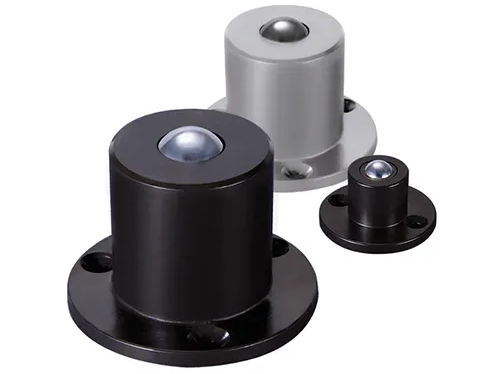

87 & 97 SÉRIE - FLANGE MOUNTED SPRING LOADED
- Typ: 97 - FLANGE MOUNTED SPRING LOADED / předepnuté pružinou v domečku se spodní přírubou
- 5 modelů
- Únosnost: až 2000 kg (při maximálním stlačení pružiny)
Příklad objednání:
9720 (série 9720 / provedení ST - standardní)
9720-A (série 9720 / provedení A)
9720-Z (série 9720 / provedení Z)
9720-SS (série 9720 / provedení SS)
Popis:
Díky předepnuté pružině umožňují velmi vhodné kompenzační vlastnosti, zejména za nerovných podmínek na trati nebo tam, kde dochází k rázovému zatížení. Kuličkové jednotky těžké řady mají dvojitou recirkulaci. Proto nabízí nejvyšší únosnost a provozní rozsah při maximální přesnost a nejhladším chodu. Jsou vyrobeny z masivní oceli - tato konstrukce poskytuje nejvyšší zatížitelnost a nejdelší životnost. Velkou výhodou pro uživatele je, že lze kuličkové jednotky z této řady opravit pomocí dostupné sady náhradních dílů.
Vlastnosti:

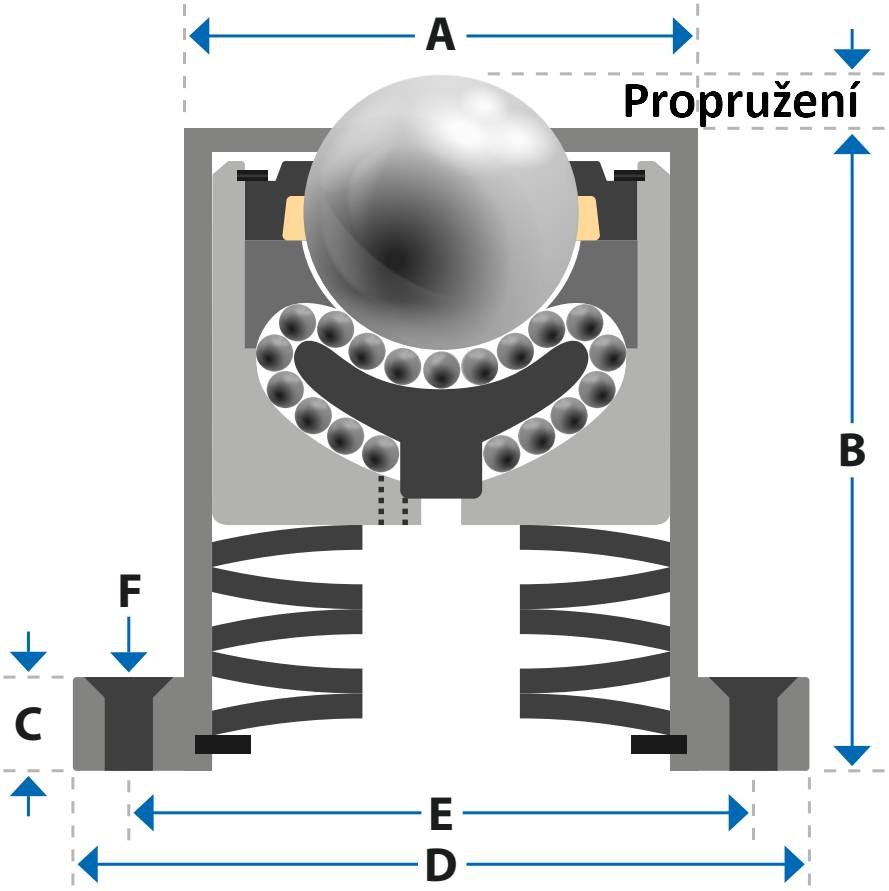

Specifikace kuličkové jednotky:
| Typ | Kulička Ø [mm] |
Zatížení [kg] | Stlačení [mm] |
Zatížení při max stlačení [kg] | Rozměry [mm] |
|||||
| A | B | C | D | E (PCD) |
F - zapuštěný |
|||||
| 8701 | 12,7 | 12 | 3,3 | 46 | 25,4 | 25,4 | 5 | 50 | 36 | 2 x 5,1 |
| 9720 | 25,4 | 91 | 4,8 | 188 | 50,8 | 55,5 | 6 | 80 | 65 | 3 x 6,1 |
| 9730 | 25,4 | 227 | 2,4 | 367 | 63,5 | 60,3 | 6 | 100 | 80 | 3 x 8,1 |
| 9740 | 38,1 | 450 | 10 | 960 | 69,9 | 114,3 | 10 | 115 | 92 | 3 x 10,1 |
| 9750 | 50,8 | 1000 | 6,1 | 2000 | 120 | 138,9 | 12 | 165 | 140 | 3 x 10,1 |
Dostupné materiálové provedení:
Náhradní díly a servisní sady:
Kuličkové jednotky Omnitrack Heavy Duty řady 9000 - v nepřetržité výrobě od roku 1954.
Rychlé obnovení výkonu během několika minut pomocí servisních sad S1 a S2, které nabízejí 2 úrovně komponentů a kompletní návod na generální opravu.
Tovární servisní služby lze využít pro pružinové a zakázkové jednotky, protože ty mohou vyžadovat speciální nářadí pro bezpečnou demontáž.
Pro objednání uveďte číslo původního dílu, jakoukoli identifikační značku a požadovanou servisní sadu, např. S1-9241. Pokud máte pochybnosti, kontaktujte nás a my vás udržíme v chodu!
Poznámka:
1 ) V případě potřeby objednání náhradních dílů nutno uvést o jaký typ jednotky se jedná a které náhradní díly jsou vyžadovány.
2 ) Postup lze vidět v sekci VIDEO
3 ) Náhradní díly a servisní sady jsou dostupné pro typy s Ø kuličky 25,4mm a vyšší
Nebo v případě zájmu na vyžádání info@mnsystems.cz
