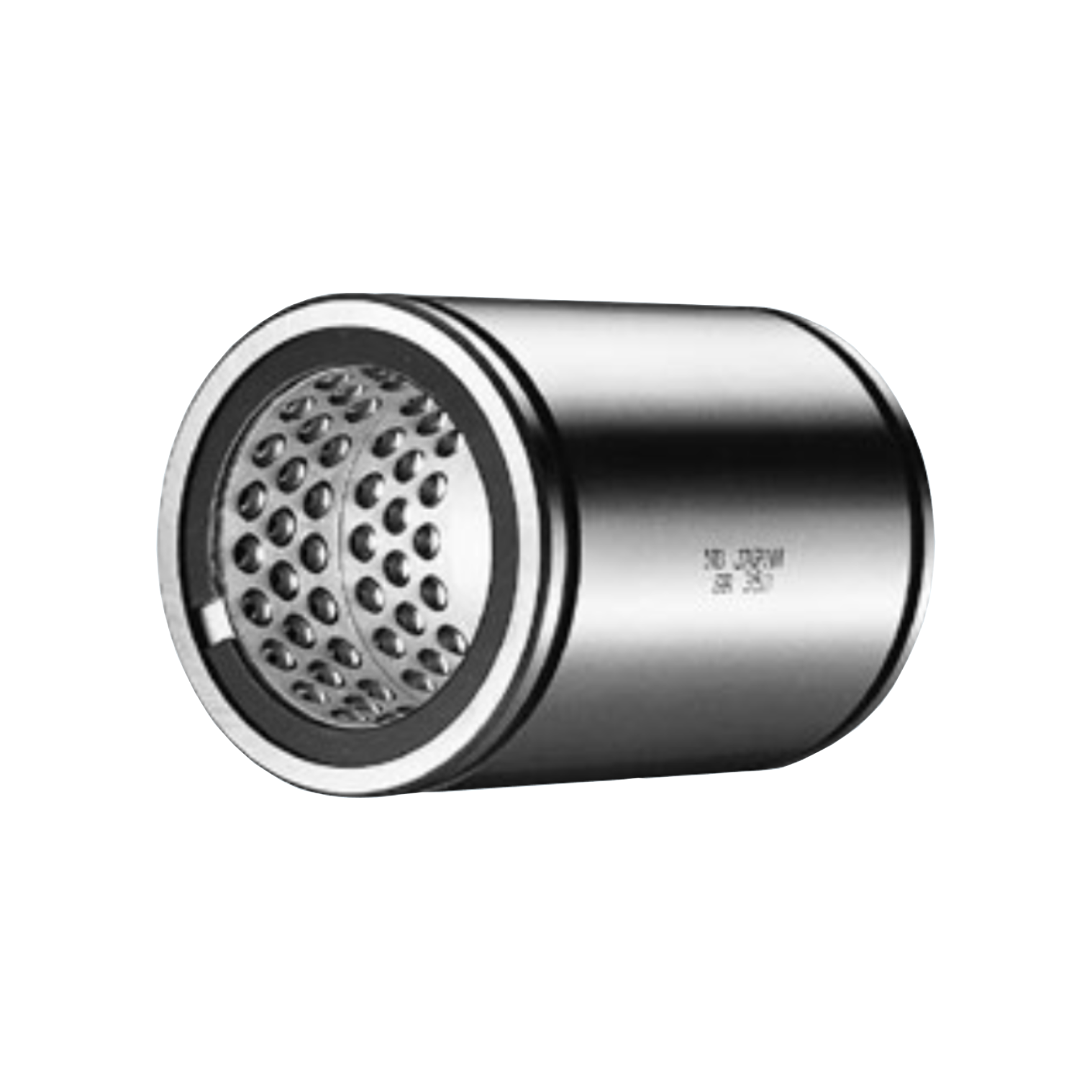

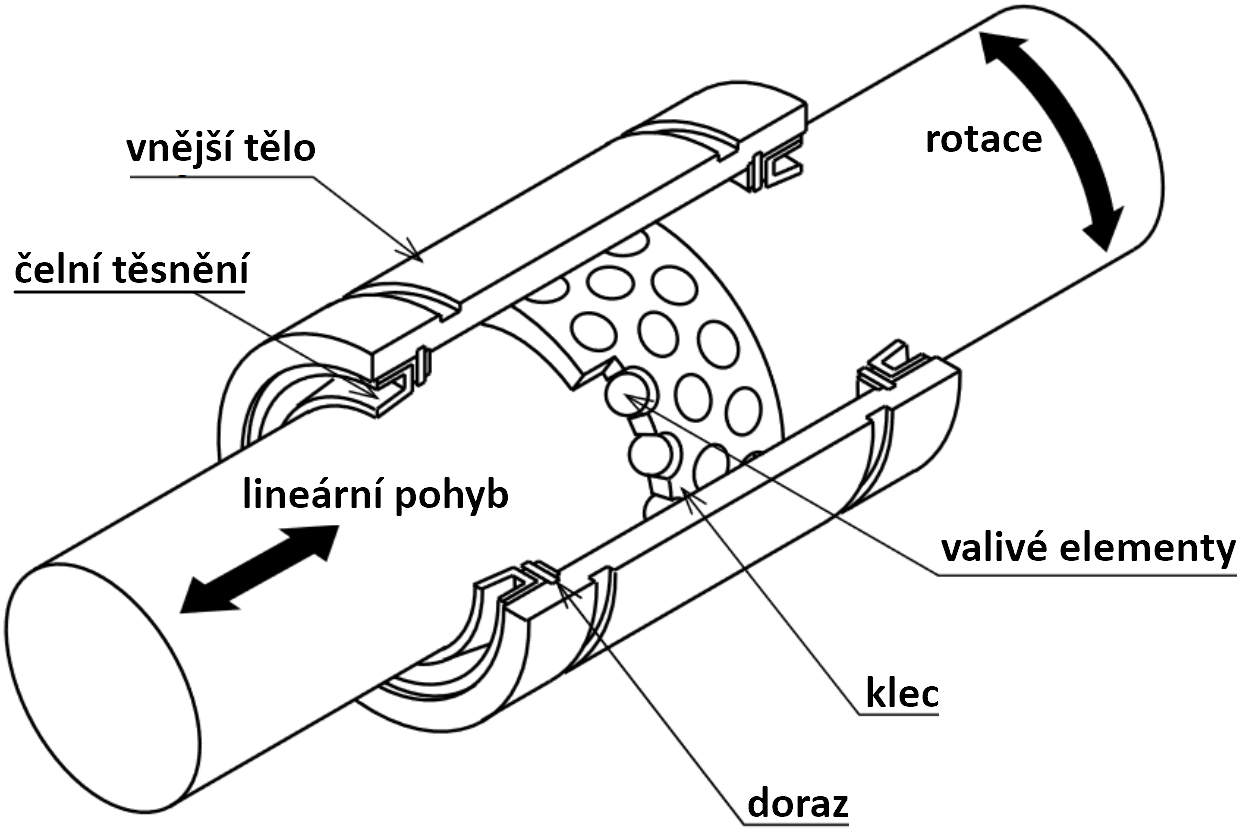

Kuličkové pouzdro SR-B
Kuličkové pouzdro SR-B
- Pro průměry hřídele: 8 - 100mm
- Provedení: s dvojitou klecí
- Statická únosnost: až 29,4kN
- Dynamická únosnost: až 13,7kN
- Zdvih: 8 - 76mm

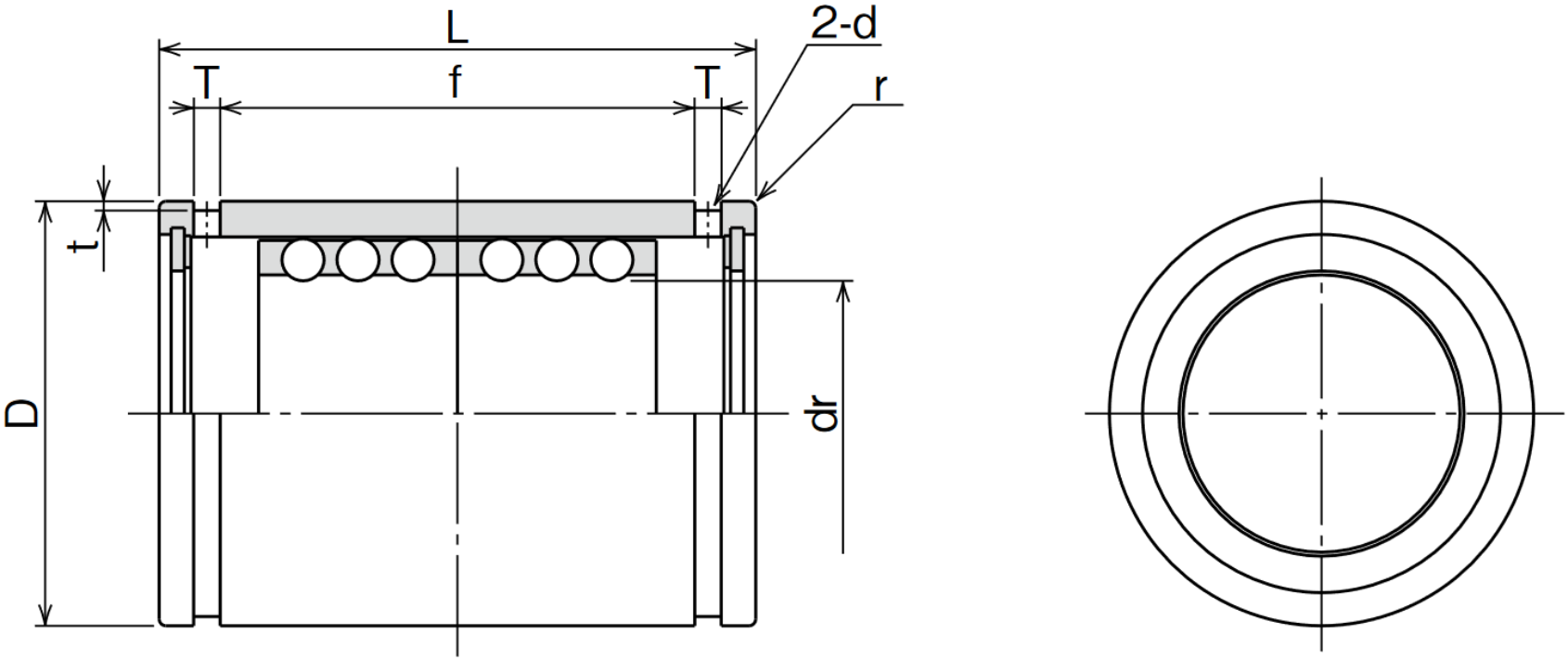

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||
| Dynamické | Statické | ||||||||||
| zdvih | dr | D | L | f | T | t | d | r | C | Co | |
| SR 8 B |
8 | 8 | 15 | 24 | 17,1 | 1,5 | 0,5 | 1,2 | 0,5 | 549 | 490 |
| SR 10 B |
8 | 10 | 19 | 30 | 22,7 | 1,5 | 0,5 | 1,2 | 0,5 | 1030 | 931 |
| SR 12 B |
8 | 12 | 23 | 32 | 24,5 | 1,5 | 0,5 | 1,2 | 0,5 | 1720 | 1630 |
| SR 16 B |
16 | 16 | 28 | 37 | 29,1 | 1,5 | 0,7 | 1,3 | 0,5 | 1910 | 1980 |
| SR 20 B |
20 | 20 | 32 | 45 | 35,8 | 2,0 | 0,7 | 1,5 | 0,5 | 2060 | 2320 |
| SR 25 B |
20 | 25 | 37 | 45 | 35,8 | 2,0 | 0,7 | 1,6 | 1,0 | 2170 | 2670 |
| SR 30 B |
44 | 30 | 45 | 65 | 53,5 | 2,5 | 1,0 | 2,0 | 1,0 | 4800 | 6270 |
| SR 35 B |
54 | 35 | 52 | 70 | 58,5 | 2,5 | 1,0 | 2,0 | 1,5 | 5050 | 7060 |
| SR 40 B |
66 | 40 | 60 | 80 | 68,3 | 2,5 | 1,0 | 2,0 | 1,5 | 6710 | 9560 |
| SR 50 B |
88 | 50 | 72 | 100 | 86,4 | 3,0 | 1,0 | 2,5 | 1,5 | 8970 | 13800 |
| SR 60 B |
88 | 60 | 85 | 100 | 86,4 | 3,0 | 1,0 | 2,5 | 2,0 | 9700 | 16500 |
| SR 80 B |
76 | 80 | 110 | 100 | 86,0 | 3,0 | 1,5 | 2,5 | 2,0 | 12700 | 24300 |
| SR 100 B |
76 | 100 | 130 | 100 | 86,0 | 3,0 | 1,5 | 2,5 | 2,0 | 13700 | 29400 |

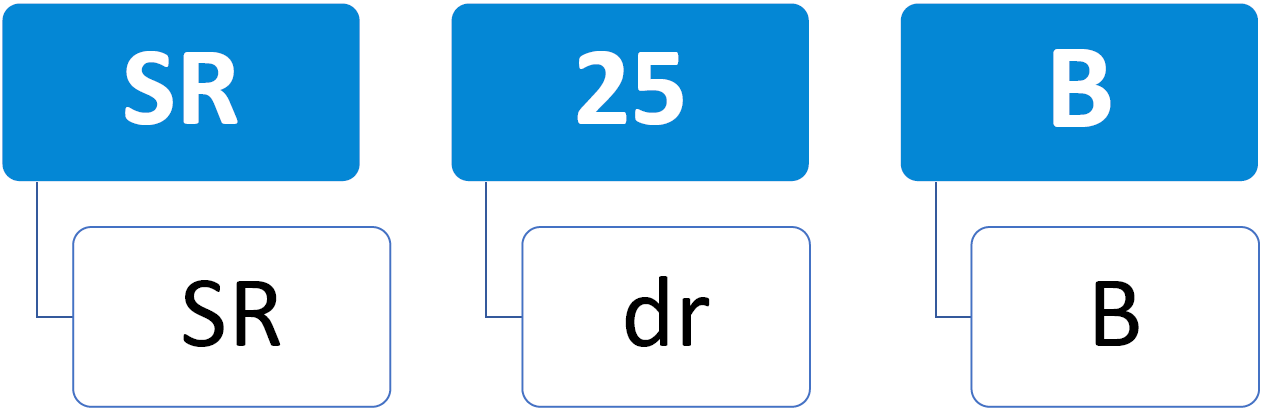

Nomenklatura značení:
Příklad značení: SR 25 B
- specifikace (SR - pouzdro s omezeným zdvihem)
- 25 (vnitřní průměr)
- B (provední s dvojitou klecí)
