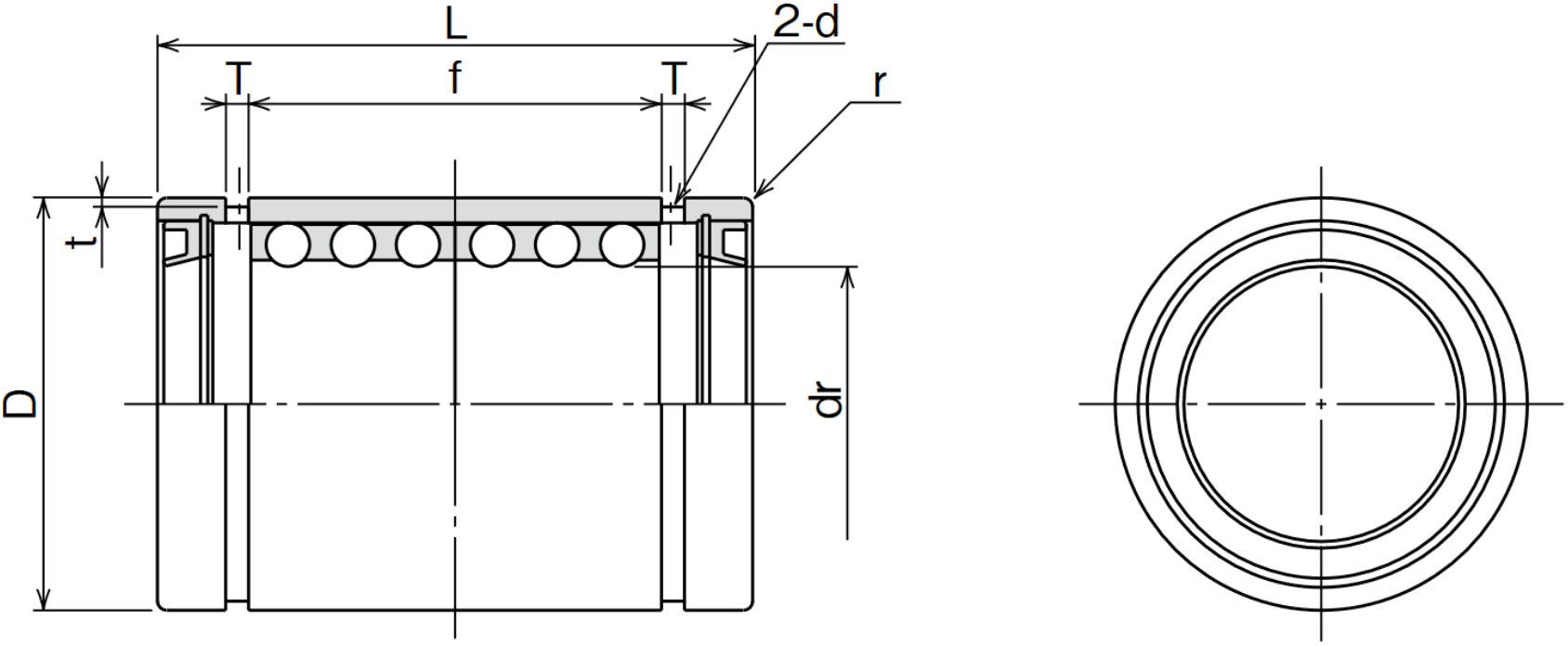

Rozměry a únosnost:
Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||
Dynamické | Statické | ||||||||||
zdvih | dr | D | L | f | T | t | d | r | C | Co | |
SR 30 B UU |
30 | 30 | 45 | 65 | 45,1 | 2,5 | 1,0 | 2,0 | 1,0 | 4800 | 6270 |
SR 35 B UU |
38 | 35 | 52 | 70 | 50,1 | 2,5 | 1,0 | 2,0 | 1,5 | 5050 | 7060 |
SR 40 B UU |
49 | 40 | 60 | 80 | 59,9 | 2,5 | 1,0 | 2,0 | 1,5 | 6710 | 9560 |
SR 50 B UU |
66 | 50 | 72 | 100 | 77,4 | 3,0 | 1,0 | 2,5 | 1,5 | 8970 | 13800 |
SR 60 B UU |
67 | 60 | 85 | 100 | 77,4 | 3,0 | 1,0 | 2,5 | 2,0 | 9700 | 16500 |
SR 80 B UU |
54 | 80 | 110 | 100 | 77,0 | 3,0 | 1,5 | 2,5 | 2,0 | 12700 | 24300 |
SR 100 B UU |
54 | 100 | 130 | 100 | 77,0 | 3,0 | 1,5 | 2,5 | 2,0 | 13700 | 29400 |
Nomenklatura značení:
Příklad značení: SR 25 B UU
- specifikace (SR - pouzdro s omezeným zdvihem)
- 25 (vnitřní průměr)
- B (provední s dvojitou klecí)
- UU (těsnění na obou stranách)
