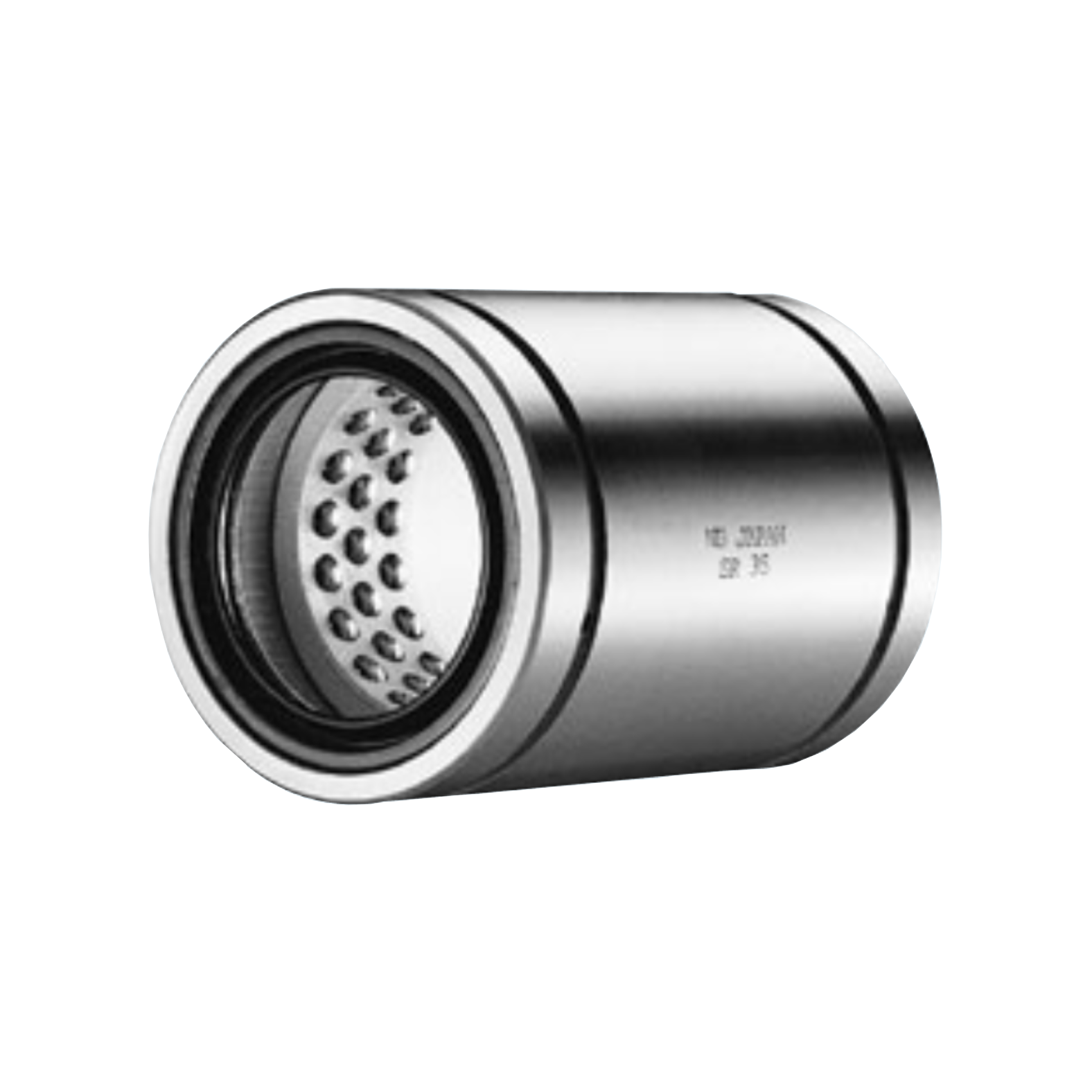

Kuličkové pouzdro SR-UU
Kuličkové pouzdro SR-UU
- Pro průměry hřídele: 8 - 100mm
- Provedení: standardní (jednoduchá klec)
- Statická únosnost: až 14,7kN
- Dynamická únosnost: až 8,43kN
- Zdvih: 14 - 110mm

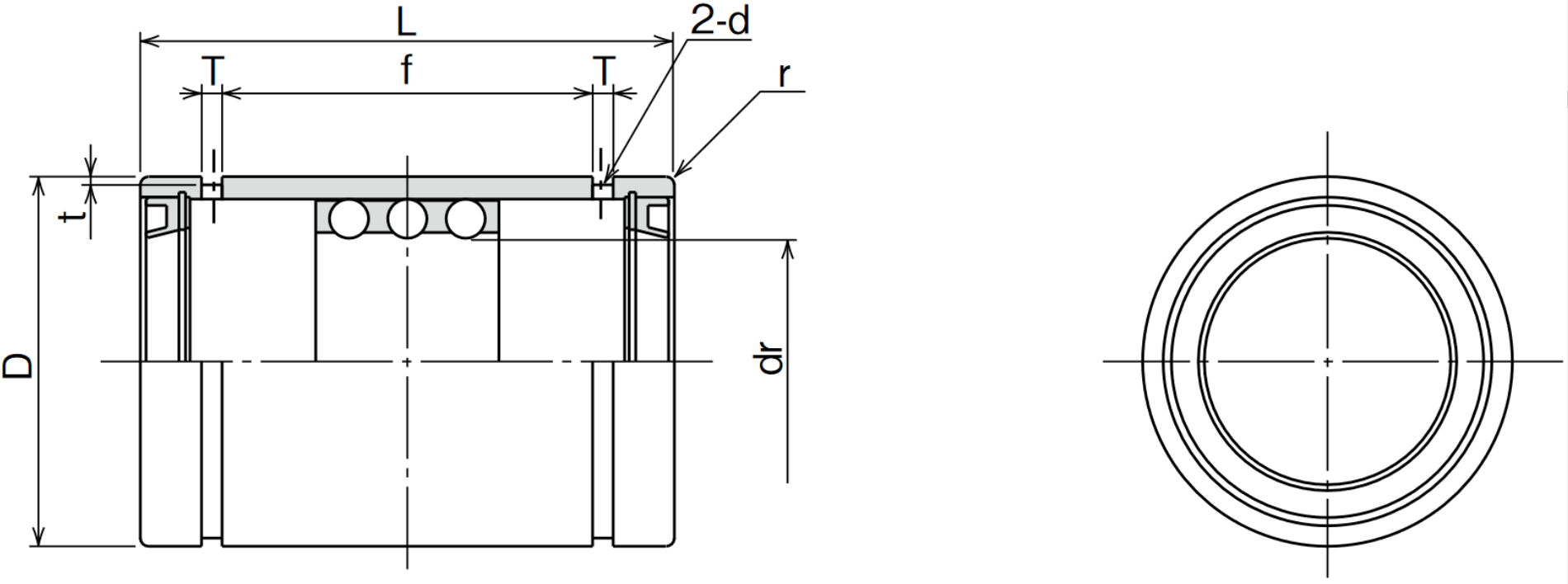

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||
| Dynamické | Statické | ||||||||||
| zdvih | dr | D | L | f | T | t | d | r | C | Co | |
| SR 8 UU |
14 | 8 | 15 | 24 | 12,3 | 1,5 | 0,5 | 1,2 | 0,5 | 343 | 245 |
| SR 10 UU |
16 | 10 | 19 | 30 | 15,5 | 1,5 | 0,5 | 1,2 | 0,5 | 637 | 461 |
| SR 12 UU |
18 | 12 | 23 | 32 | 17,1 | 1,5 | 0,5 | 1,2 | 0,5 | 1070 | 813 |
| SR 16 UU |
26 | 16 | 28 | 37 | 21,1 | 1,5 | 0,7 | 1,3 | 0,5 | 1180 | 990 |
| SR 20 UU |
36 | 20 | 32 | 45 | 26,8 | 2,0 | 0,7 | 1,5 | 0,5 | 1260 | 1170 |
| SR 25 UU |
36 | 25 | 37 | 45 | 26,8 | 2,0 | 0,7 | 1,6 | 1,0 | 1330 | 1330 |
| SR 30 UU |
68 | 30 | 45 | 65 | 45,1 | 2,5 | 1,0 | 2,0 | 1,0 | 2990 | 3140 |
| SR 35 UU |
76 | 35 | 52 | 70 | 50,1 | 2,5 | 1,0 | 2,0 | 1,5 | 3140 | 3530 |
| SR 40 UU |
91 | 40 | 60 | 80 | 59,9 | 2,5 | 1,0 | 2,0 | 1,5 | 4120 | 4800 |
| SR 50 UU |
116 | 50 | 72 | 100 | 77,4 | 3,0 | 1,0 | 2,5 | 1,5 | 5540 | 6910 |
| SR 60 UU |
117 | 60 | 85 | 100 | 77,4 | 3,0 | 1,0 | 2,5 | 2,0 | 5980 | 8230 |
| SR 80 UU |
110 | 80 | 110 | 100 | 77,0 | 3,0 | 1,5 | 2,5 | 2,0 | 7840 | 12200 |
| SR 100 UU |
110 | 100 | 130 | 100 | 77,0 | 3,0 | 1,5 | 2,5 | 2,0 | 8430 | 14700 |

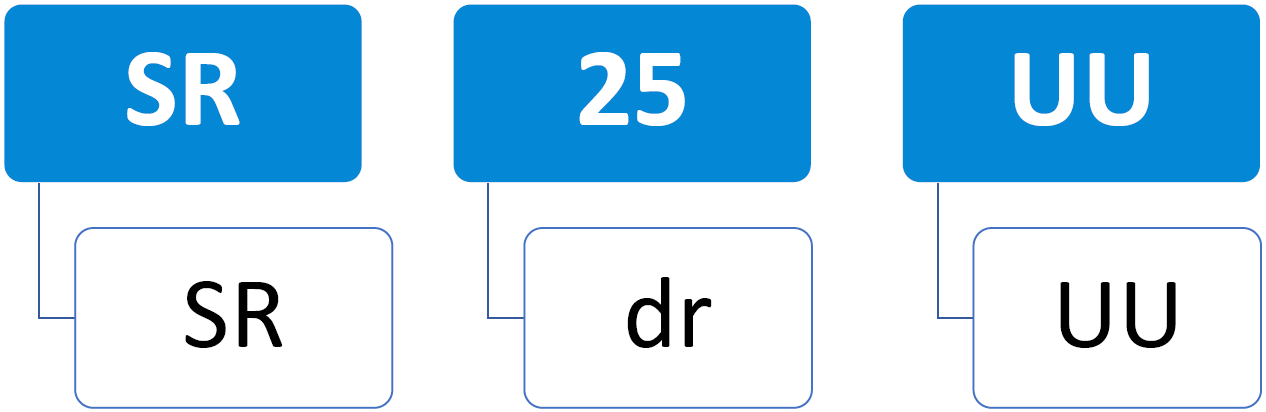

Nomenklatura značení:
Příklad značení: SR 25 UU
- specifikace (SR - pouzdro s omezeným zdvihem)
- 25 (vnitřní průměr)
- UU (těsnění na obou stranách)
