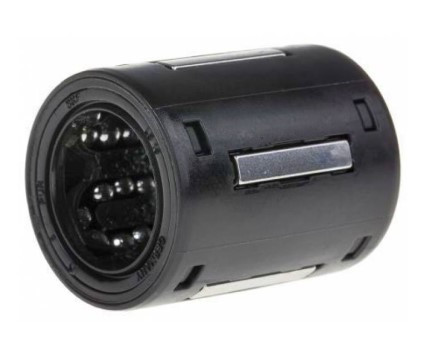

Kuličkové pouzdro LBBR
Kuličkové pouzdro LBBR
- Pro průměry hřídele: 12 - 50mm
- Statická únosnost: až 6,95kN
- Dynamická únosnost: až 6,3kN
- Kompaktní rozměry
Příklad značení: LBBR-40-2LS
- LBBR (typ pouzdra)
- 40 (vnitřní průměr)
- 2LS (těsnění z obou stran) / bez označení (bez těsnění)

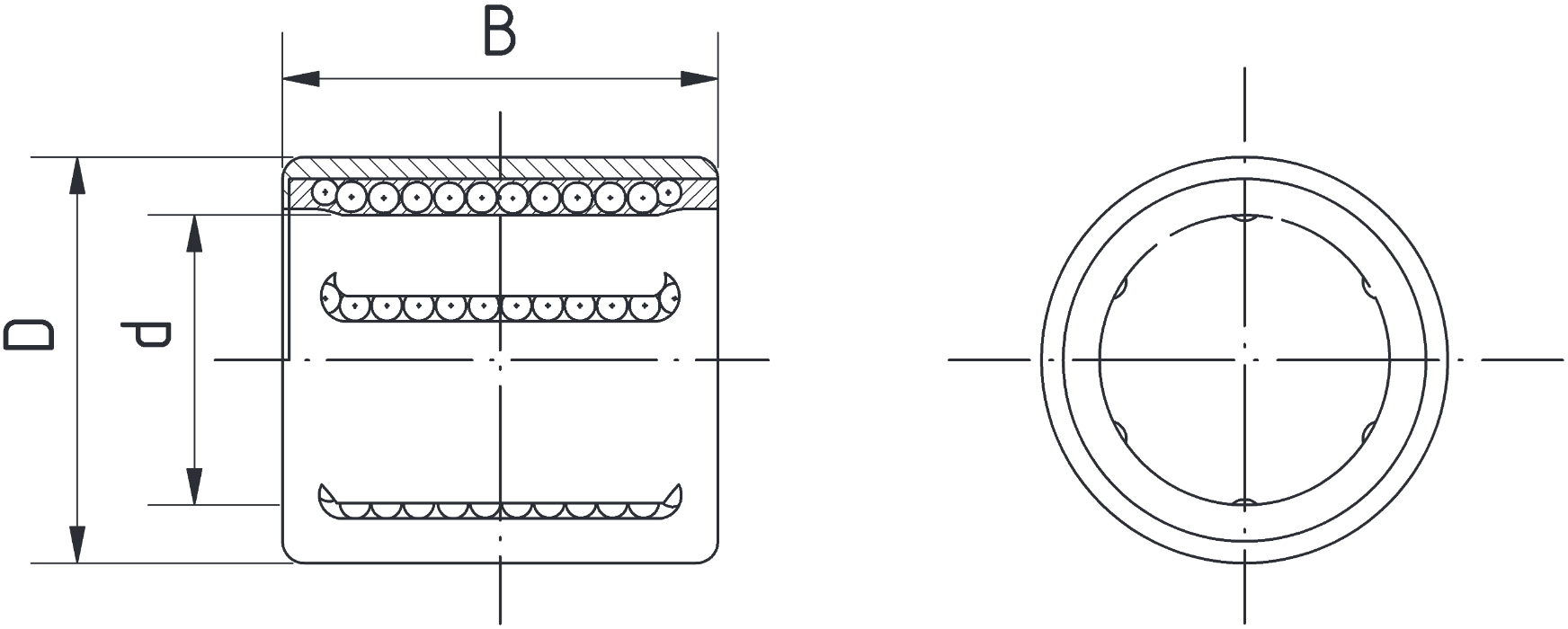

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Hmotnost (kg) |
|||
| Dynamické | Statické | |||||
| d | D | B | C | Co | ||
| LBBR-12 (-2LS) | 12 | 19 | 28 | 695 | 510 | 0,012 |
| LBBR-16 (-2LS) | 16 | 24 | 30 | 930 | 630 | 0,018 |
| LBBR-20 (-2LS) | 20 | 28 | 30 | 1160 | 800 | 0,021 |
| LBBR-25 (-2LS) | 25 | 35 | 40 | 2120 | 1560 | 0,047 |
| LBBR-30 (-2LS) | 30 | 40 | 50 | 3150 | 2700 | 0,070 |
| LBBR-40 (-2LS) | 40 | 52 | 60 | 5500 | 4500 | 0,130 |
| LBBR-40 (-2LS) | 50 | 62 | 70 | 6950 | 6300 | 0,180 |
Nomenklatura značení:
Příklad značení: LBBR-40-2LS
- LBBR (typ pouzdra)
- 40 (vnitřní průměr)
- 2LS (těsnění z obou stran) / bez označení (bez těsnění)
Modely
3D Model (CAD) na vyžádání
