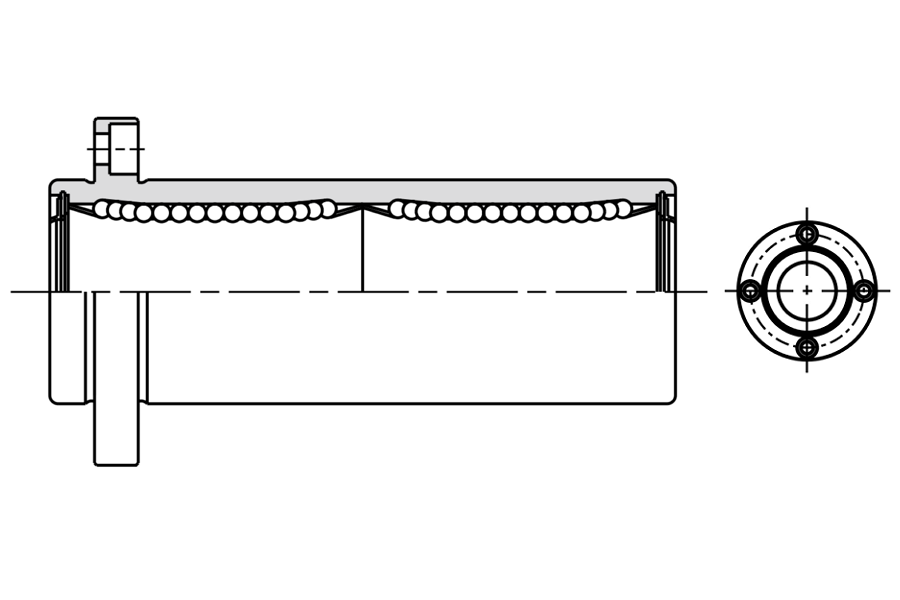

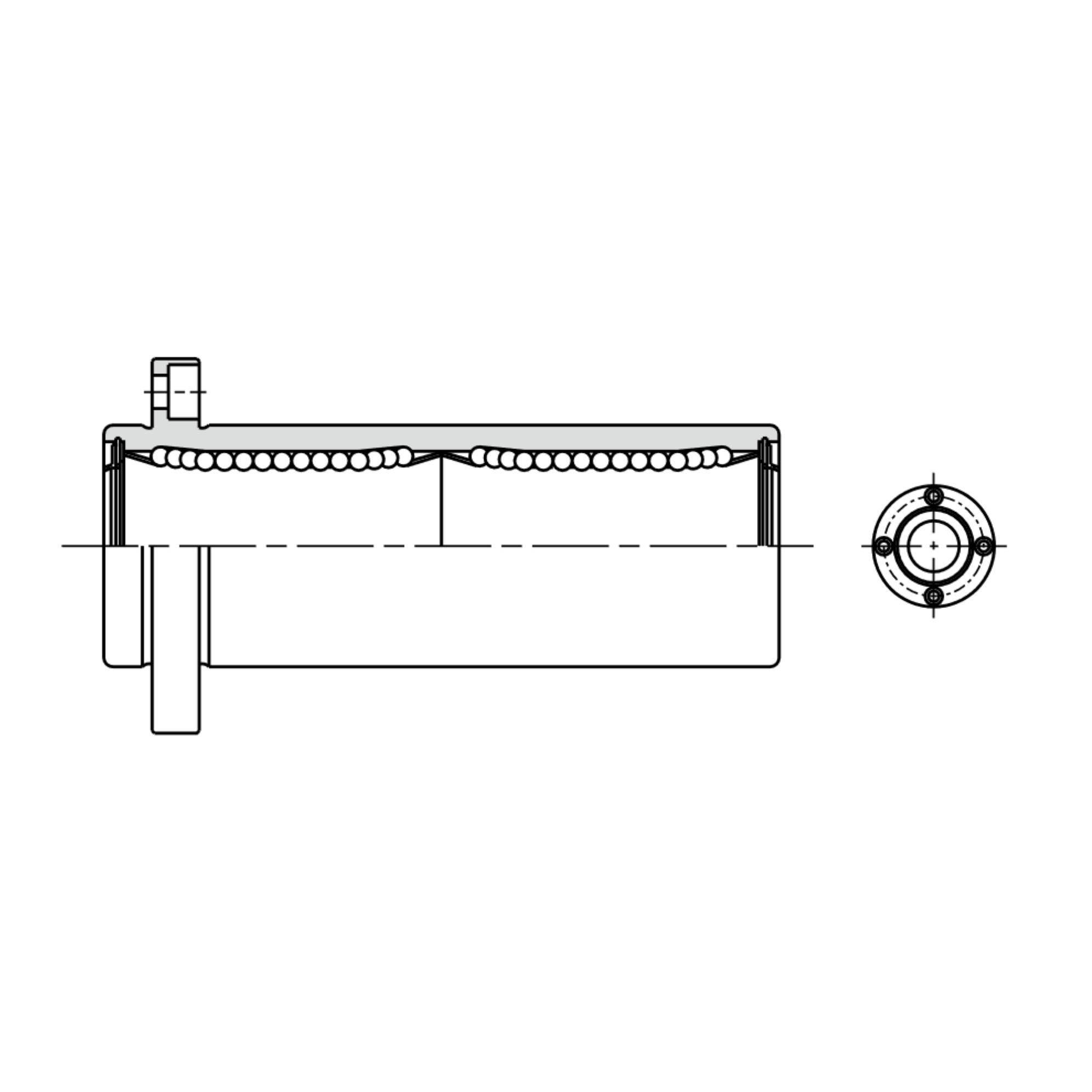

Kuličkové pouzdro SMF-W-E


Kuličkové pouzdro SMF-W-E

- Pro průměry hřídele: 6 - 60mm

- Provedení: ocelové

- Rozměry: dle JIS

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

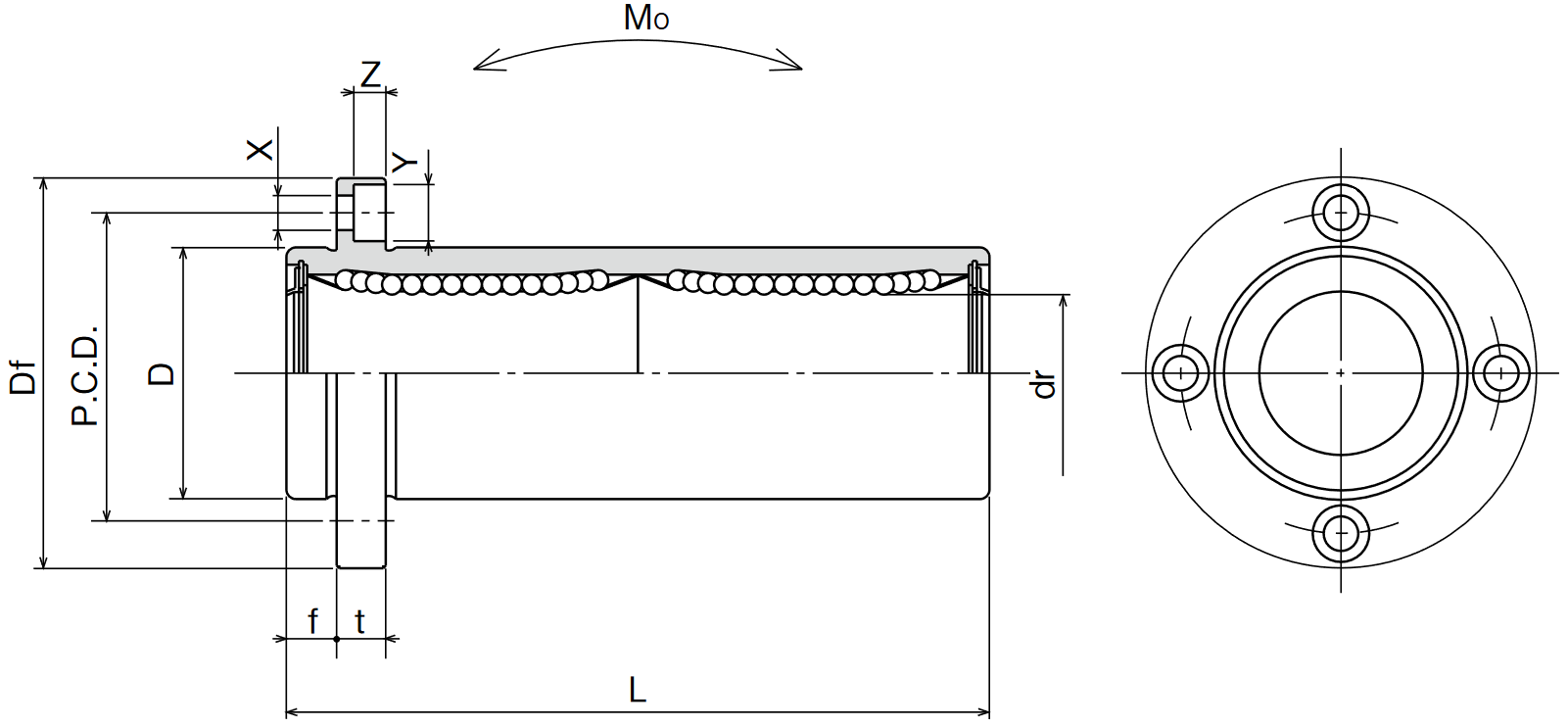

SMF W E NAKRES


Rozměry a únosnost:

Typ / Provedení Rozměry (mm)          Silové zatížení (N) Ohybový moment (Nm)
Standardní Dynamické Statické  Statický
Ocelová klec
Plastová klec dr D L Df t P.C.D X Y Z C Co Mo
SMF 6 W-E SMF 6 G W-E 6 12 35 28 5 20 3,5 6,0 3,1 323 530 2,18
SMF 8 W-E SMF 8 G W-E 8 15 45 32 5 24 3,5 6,0 3,1 431 784 4,31
SMF 10 W-E SMF 10 G W-E 10 19 55 40 6 29 4,5 7,5 4,1 588 1100 7,24
SMF 12 W-E SMF 12 G W-E 12 21 57 42 6 32 4,5 7,5 4,1 813 1570 10,9
SMF 13 W-E SMF 13 G W-E 13 23 61 43 6 33 4,5 7,5 4,1 813 1570 11,6
SMF 16 W-E SMF 16 G W-E 16 28 70 48 6 38 4,5 7,5 4,1 1230 2350 19,7
SMF 20 W-E SMF 20 G W-E 20 32 80 54 8 43 5,5 9,0 5,1 1400 2740 26,8
SMF 25 W-E SMF 25 G W-E 25 40 112 61 8 51 5,5 9,0 5,1 1560 3140 43,4
SMF 30 W-E SMF 30 G W-E 30 45 123 74 10 60 6,6 11,0 6,1 2490 5490 82,8
SMF 35 W-E SMF 35 G W-E 35 52 135 82 10 67 6,6 11,0 6,1 2650 6270 110,0
SMF 40 W-E SMF 40 G W-E 40 60 151 96 13 78 9,0 14,0 8,1 3430 8040 147,0
SMF 50 W-E SMF 50 G W-E 50 80 192 116 13 98 9,0 14,0 8,1 6080 15900 397,0
SMF 60 W-E SMF 60 G W-E 60 90 209 134 18 112 11,0 17,0 11,1 7550 20000 530,0



1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 110°C

2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C


Nomenklatura značení: SMF 25 G W UU - E

SMF 25 G W UU E
1. 2. 3. 4. 5. 6.
Typ Velikost Typ klece Dvojitý typ Těsnění S odsazenou přírubou

1 - Typ

     - SMF ... ocelové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... ocelová klec

     - G ... plastová klec

4 - W ... dvojitý typ

5 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

6 - E ... s odsazenou přírubou

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
