Kuličkové pouzdro SMSF-W-E

Zpět na: Dvojitá s odsazenou přírubou

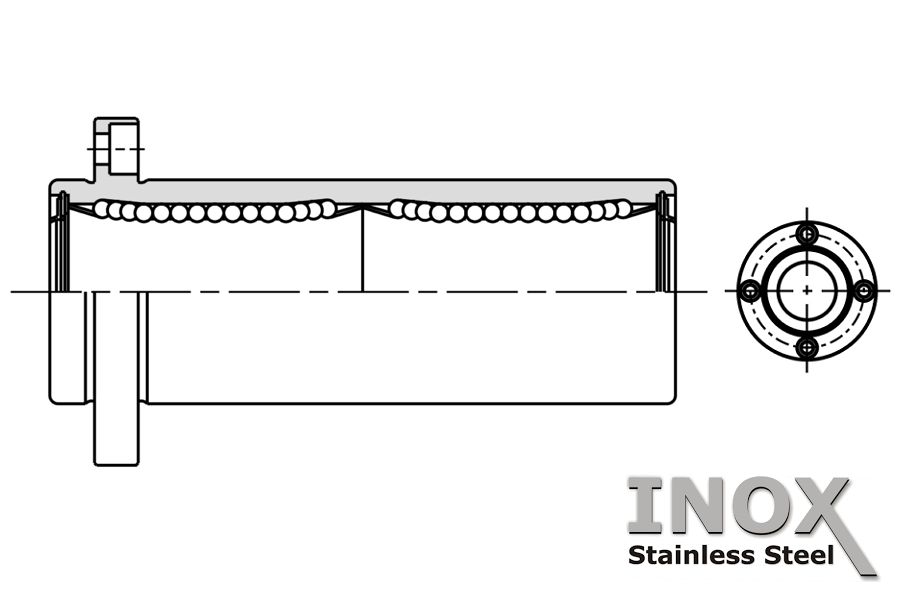

Kuličkové pouzdro SMSF-W-E

- Pro průměry hřídele: 6 - 30mm

- Provedení: nerezové

- Rozměry: dle JIS

- Statická únosnost: až 5,49kN

- Dynamická únosnost: až 2,49kN

SMF W E NAKRES

Rozměry a únosnost:

Typ / Provedení Rozměry (mm)          Silové zatížení (N) Ohybový moment (Nm)
Nerezové Dynamické Statické  Statický
Nerezová klec Plastová klec dr D L Df t P.C.D X Y Z C Co Mo
SMSF 6 W-E SMSF 6 G W-E 6 12 35 28 5 20 3,5 6,0 3,1 323 530 2,18
SMSF 8 W-E SMSF 8 G W-E 8 15 45 32 5 24 3,5 6,0 3,1 431 784 4,31
SMSF 10 W-E SMSF 10 G W-E 10 19 55 40 6 29 4,5 7,5 4,1 588 1100 7,24
SMSF 12 W-E SMSF 12 G W-E 12 21 57 42 6 32 4,5 7,5 4,1 813 1570 10,9
SMSF 13 W-E SMSF 13 G W-E 13 23 61 43 6 33 4,5 7,5 4,1 813 1570 11,6
SMSF 16 W-E SMSF 16 G W-E 16 28 70 48 6 38 4,5 7,5 4,1 1230 2350 19,7
SMSF 20 W-E SMSF 20 G W-E 20 32 80 54 8 43 5,5 9,0 5,1 1400 2740 26,8
SMSF 25 W-E SMSF 25 G W-E 25 40 112 61 8 51 5,5 9,0 5,1 1560 3140 43,4
SMSF 30 W-E SMSF 30 G W-E 30 45 123 74 10 60 6,6 11,0 6,1 2490 5490 82,8



1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 120°C

2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: SMSF 25 G W UU - E

SMSF 25 G W UU E
1. 2. 3. 4. 5. 6.
Typ Velikost Typ klece Dvojitý typ Těsnění S odsazenou přírubou

1 - Typ

     - SMSF ... nerezové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... nerezová klec

     - G ... plastová klec

4 - W ... dvojitý typ

5 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

6 - E ... s odsazenou přírubou

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
