Kuličkové pouzdro BBERM
Kuličkové pouzdro BBERM
- Pro průměry hřídele: 8 - 60mm
- Provedení: ocelové
- Rozměry: dle ISO
- Statická únosnost: až 20kN
- Dynamická únosnost: až 9,94kN

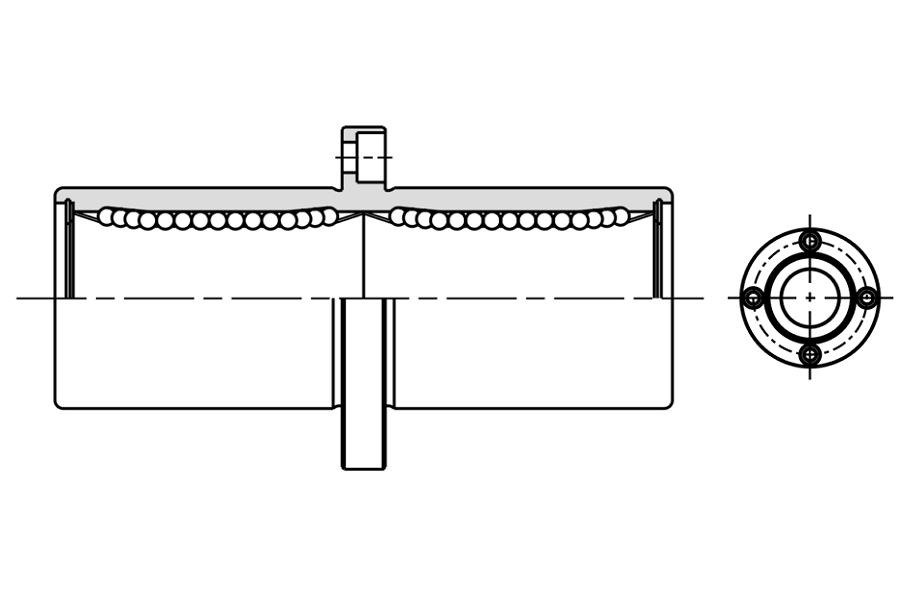

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) | |||||||||||
| Standardní | Dynamické | Statické | Statický | |||||||||||
| Plastová klec |
Ocelová klec | d | D | L | l | Df | t | Dp | X | Y | Z | C | Co | Mo |
| BBERM 8 | BBERM 8 A | 8 | 16 | 46 | 20,5 | 32 | 5 | 24 | 3,5 | 6,0 | 3,1 | 320 | 804 | 4,3 |
| BBERM 12 |
BBERM 12 A | 12 | 22 | 61 | 27,5 | 42 | 6 | 32 | 4,5 | 7,5 | 4,1 | 683 | 1570 | 11,7 |
| BBERM 16 |
BBERM 16 A | 16 | 26 | 68 | 31,0 | 46 | 6 | 36 | 4,5 | 7,5 | 4,1 | 710 | 1780 | 14,2 |
| BBERM 20 |
BBERM 20 A | 20 | 32 | 80 | 36,0 | 54 | 8 | 43 | 5,5 | 9,0 | 5,1 | 1440 | 2740 | 25,0 |
| BBERM 25 |
BBERM 25 A | 25 | 40 | 112 | 52,0 | 62 | 8 | 51 | 5,5 | 9,0 | 5,1 | 1490 | 3140 | 44,0 |
| BBERM 30 |
BBERM 30 A | 30 | 47 | 123 | 56,5 | 76 | 10 | 62 | 6,6 | 11,0 | 6,1 | 2600 | 5490 | 78,9 |
| BBERM 40 |
BBERM 40 A | 40 | 62 | 151 | 69,0 | 98 | 13 | 80 | 9,0 | 14,0 | 8,1 | 3872 | 8040 | 147,0 |
| BBERM 50 |
BBERM 50 A | 50 | 75 | 192 | 89,5 | 112 | 13 | 94 | 9,0 | 14,0 | 8,1 | 7701 | 15900 | 396,0 |
| BBERM 60 |
BBERM 60 A | 60 | 90 | 209 | 95,5 | 134 | 18 | 112 | 11,0 | 17,0 | 11,1 | 9940 | 20000 | 487,0 |
1) Materiály: hlavní tělo (100Cr6), klec (X2CrNi18-9), kuličky (100Cr6)
Provozní teplota: -20°C ~ 110°C
2) Materiály: hlavní tělo (100Cr6), klec (POM), kuličky (100Cr6)
Provozní teplota: -20°C ~ 80°C
Nomenklatura značení: BBERM 25 A UU
| BBERM | 25 | A | UU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Typ klece | Těsnění |
1 - Typ
- BBERM ... ocelové provedení
2 - Vnitřní průměr
3 - Typ klece
- A ... ocelová klec
- bez označení ... plastová klec
4 - Těsnění
- UU ... těsnění z obou stran
- U ... těsnění z jedné strany
- bez označení ... bez těsnění
Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
